3 Systemübersicht
3.1 Empfänger
1 Netzschalter ON/OFF (EIN/AUS)
2 Knopf UP (NACH OBEN) (zum Einstellen von
Frequenz/Frequenzsuche/Verriegelung)
3 Knopf DOWN (NACH UNTEN) (zum Einstellen von
Frequenz und Frequenzsuche)
4 Knopf SET (EINSTELLEN) zum Aktivieren des
Menüs und zum Speichern der getroffenen Wahl
5 LCD
6 Lautstärkeregler
7 DC-Buchse
8 AF-Ausgang, 6,3 mm Klinkenbuchse (UNBAL)
9 AF-Ausgang, XLR-Buchse (BAL)
10 Antenne 2 Eingangsbuchse
11 Antenne 1 Eingangsbuchse
12 Antennen
13 Haken zum Schutz vor dem Herausziehen des
Kabels
LCD
1 RF-Signalpegel
2 AF-Signalpegel
3 Anzeige für den Modus SCAN
(FREQUENZSUCHE)
4 Anzeige für den Modus FREQ
5 Frequenzanzeige und Menüoptionen
6 Antennenanzeige (A oder B)
7 Batteriestatusanzeige des Mikrofons/Senders
8 MUTE (STUMM): Ton stummgeschaltet

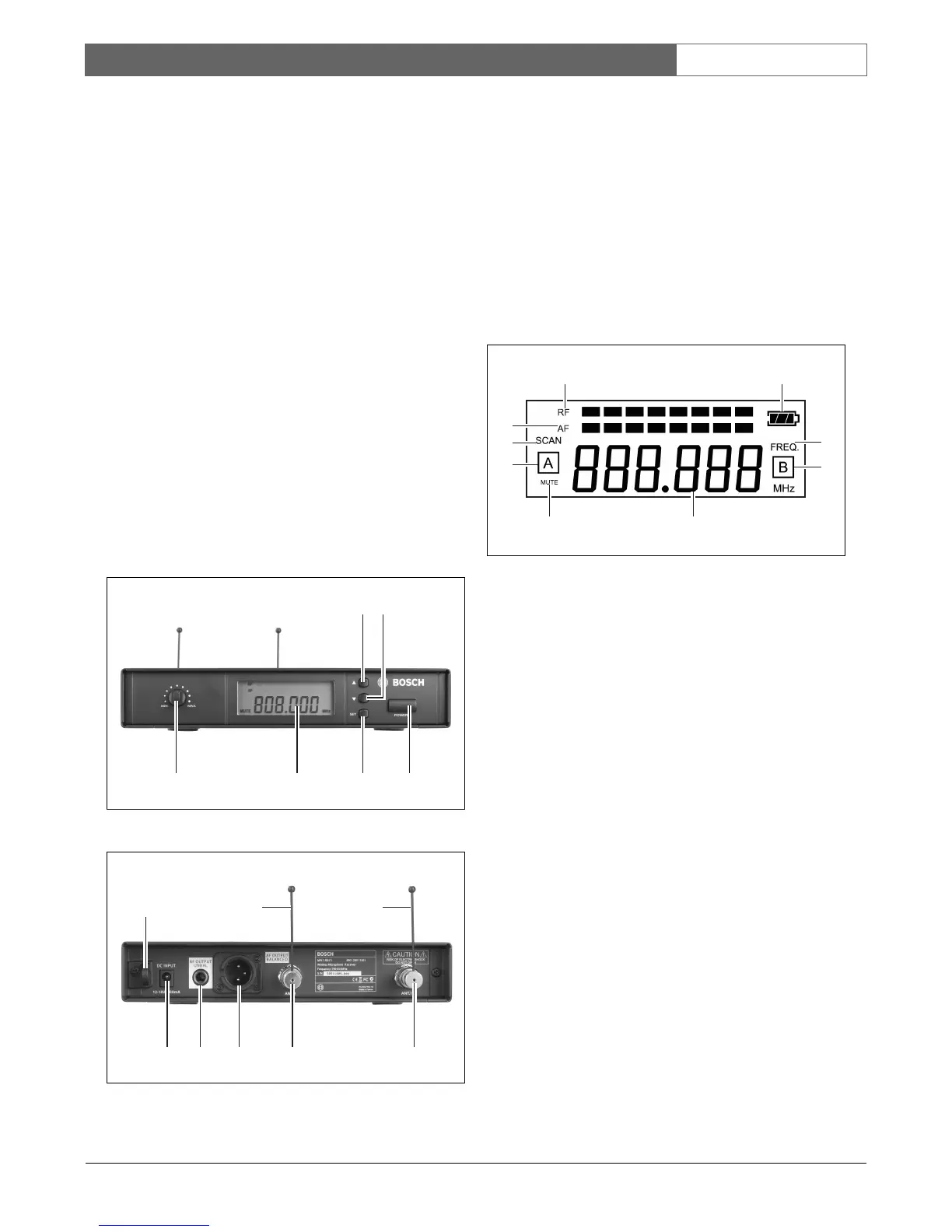

Abbildung 3.1: Vorderseite des Empfängers
Abbildung 3.2: Rückseite des Empfängers
456 1
23
107 98 11
12 12
13
Abbildung 3.3: LCD-Anzeige des Empfängers
1
58
7
3
2
6
4
6
