Bosch MW1-RX - 4 Instalação; Receptor; Microfone Portátil

Bosch Security Systems | 2006-01 | 9922 141 50701ml
UHF Wireless Microphone System | Instruções de Instalação e de Utilização | pt | 93
4 Instalação
4.1 Receptor
Ligue as duas antenas (1) e (2) na parte de trás do
receptor e alinhe-as para cima.
1 Ligue o adaptador de CA/CC à tomada de entrada
de CC (3) no painel posterior do receptor e a uma
tomada de parede ou outra tomada eléctrica.
2 Ligue o cabo por trás do gancho de protecção de
extracção.
3 Ligue o cabo de saída de AF à tomada de saída de
AF (1) e à tomada de entrada MIC IN de um
misturador ou amplificador
4.2 Microfone portátil
Colocação e substituição das pilhas
1 Rode a cabeça do microfone para a esquerda.
2 Prima o botão de libertação para libertar o
compartimento das pilhas.
3 Coloque 2 pilhas LR6/AA/UM3 de 1,5 V no
respectivo compartimento de acordo com a
polaridade indicada.
4 Empurre o compartimento das pilhas novamente
para dentro do alojamento.
5 Volte a colocar a cabeça do microfone. Preste
atenção ao conector no interior da cabeça e rode-a
para a direita para a fixar.

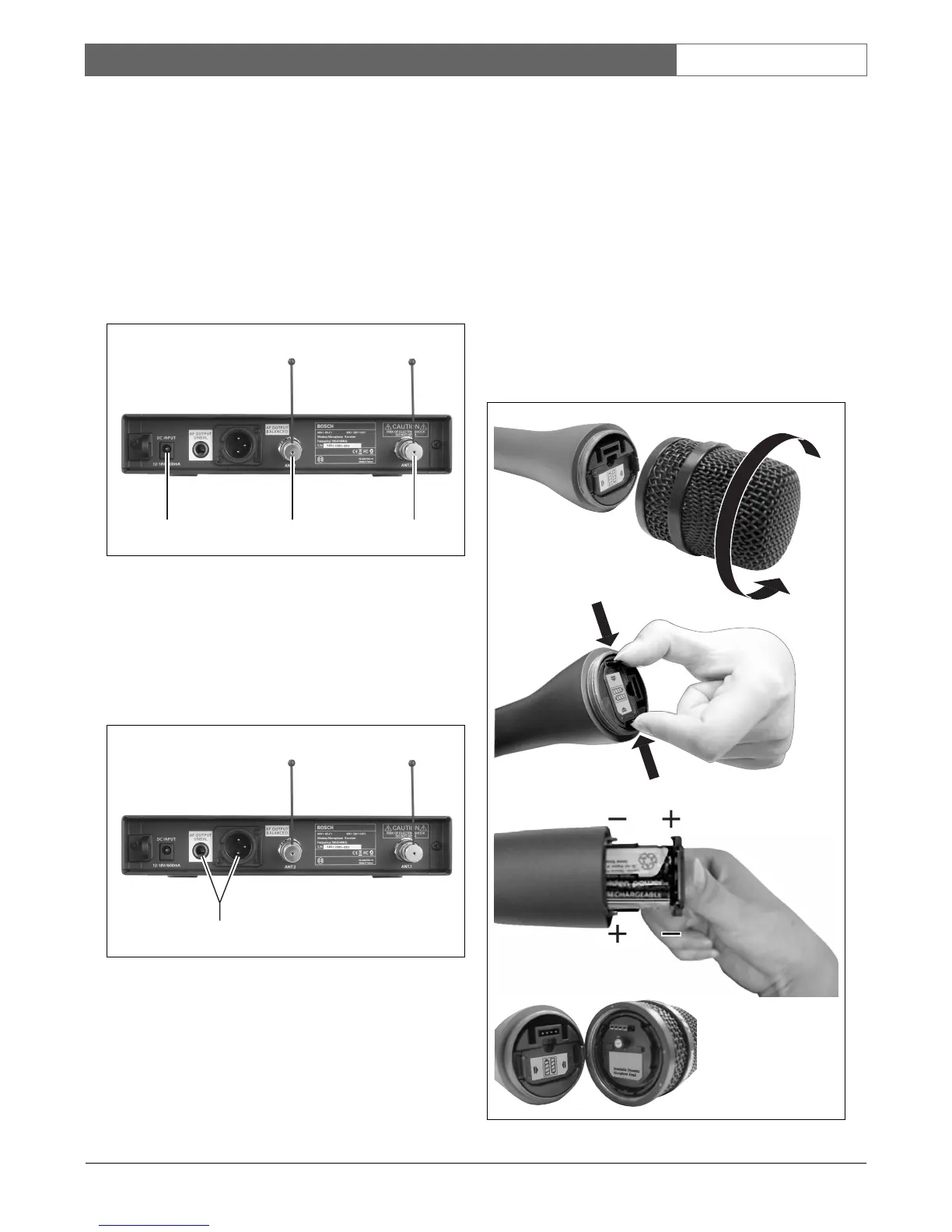

figura 4.1: Ligações do receptor (passo 1)
figura 4.2: Ligações do receptor (passo 3)
23 1
1
figura 4.3: Substituição das pilhas (microfone portátil)
