Bosch MW1-RX - 3 Présentation du Système; Récepteur

Bosch Security Systems | 2006-01 | 9922 141 50701ml
UHF Wireless Microphone System | Manuel d’installation et d’utilisation | fr | 26
3 Présentation du système
3.1 Récepteur
1 Interrupteur Marche/arrêt
2 Bouton haut (UP) (pour sélection de fréquence/
balayage/verrouillage)
3 Bouton Bas (DOWN) (pour sélection fréquence et
balayage)
4 SET pour activation de menu et enregistrement des
sélections
5 LCD
6 Contrôle de volume
7 Fiche CC
8 Sortie AF, prise minifiche 6,3 mm (UNBAL)
9 Sortie AF, fiche XLR (BAL)
10 Fiche d'entrée Antenne 2
11 Fiche d'entrée Antenne 1
12 Antennes
13 Crochet de protection de tirage de câble
LCD
1 Niveau de signal RF
2 Niveau de signal AF
3 Indication de mode SCAN
4 Indication de mode FREQ
5 Indication de fréquence et options de menu
6 Indication d'antenne (A ou B)
7 Indication d'état de pile du microphone /émetteur
8 MUET : sourdine audio

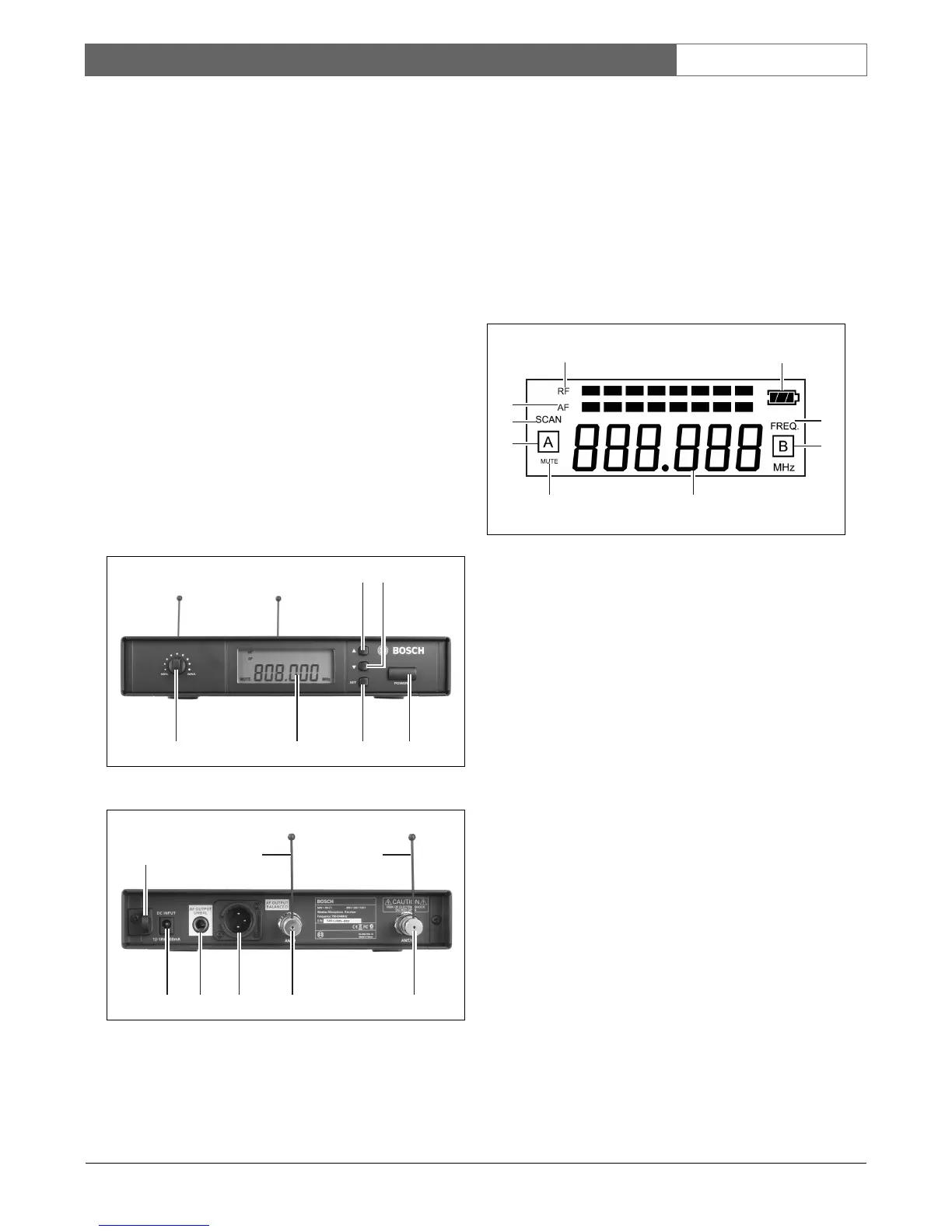

figure 3.1 Panneau avant de récepteur
figure 3.2 Panneau arrière de récepteur
456 1
23
107 98 11
12 12
13
figure 3.3 LCD récepteur
1
58
7
3
2
6
4
6
