Bosch MW1-RX - 3 Análise Geral Do Sistema; Receptor

Bosch Security Systems | 2006-01 | 9922 141 50701ml
UHF Wireless Microphone System | Instruções de Instalação e de Utilização | pt | 90
3 Análise geral do sistema
3.1 Receptor
1 Interruptor de ligar/desligar a alimentação
2 Botão PARA CIMA (UP) (para selecção de
frequência/varrimento/bloqueio)
3 Botão PARA BAIXO (DOWN) (para selecção de
frequência e varrimento)
4 Utilize o botão SET (definir) para activar o menu e
guardar as selecções.
5 LCD
6 Controlo de volume
7Tomada DC
8 Saída de AF, tomada jack de 6,3 mm (UNBAL)
9 Saída de AF, tomada XLR (BAL)
10 Tomada de entrada de antena 2
11 Tomada de entrada de antena 1
12 Antenas
13 Gancho de protecção de extracção de cabo
LCD
1 Nível do sinal de RF
2 Nível do sinal de AF
3 Indicação para o modo SCAN
4 Indicação para o modo FREQ
5 Indicação de frequência e opções de menu
6 Indicação de antena (A ou B)
7 Indicação do estado de carga das pilhas do
microfone/transmissor
8 MUTE: áudio silenciado

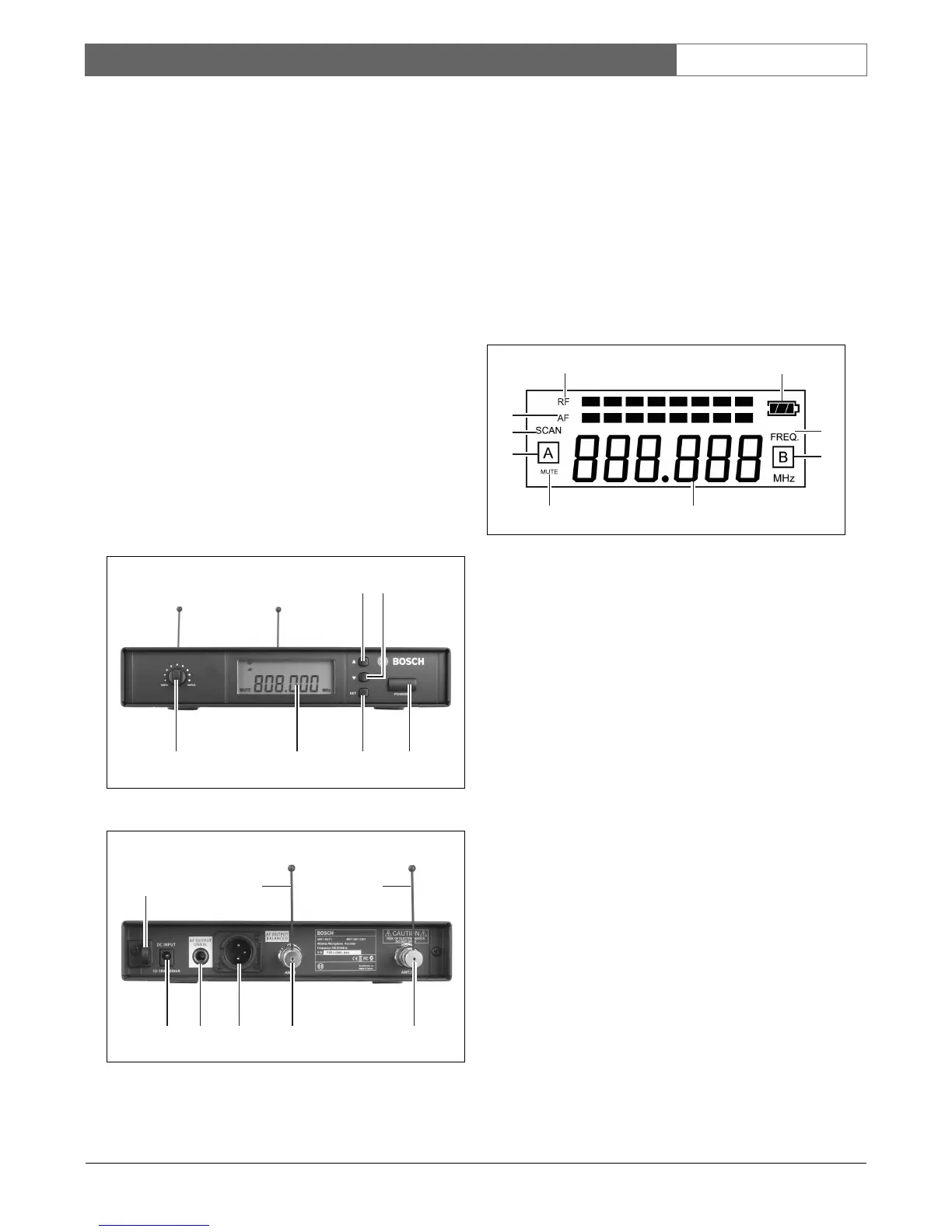

figura 3.1: Painel frontal do receptor
figura 3.2: Painel posterior do receptor
456 1
23
107 98 11
12 12
13
figura 3.3: LCD do receptor
1
58
7
3
2
6
4
6
