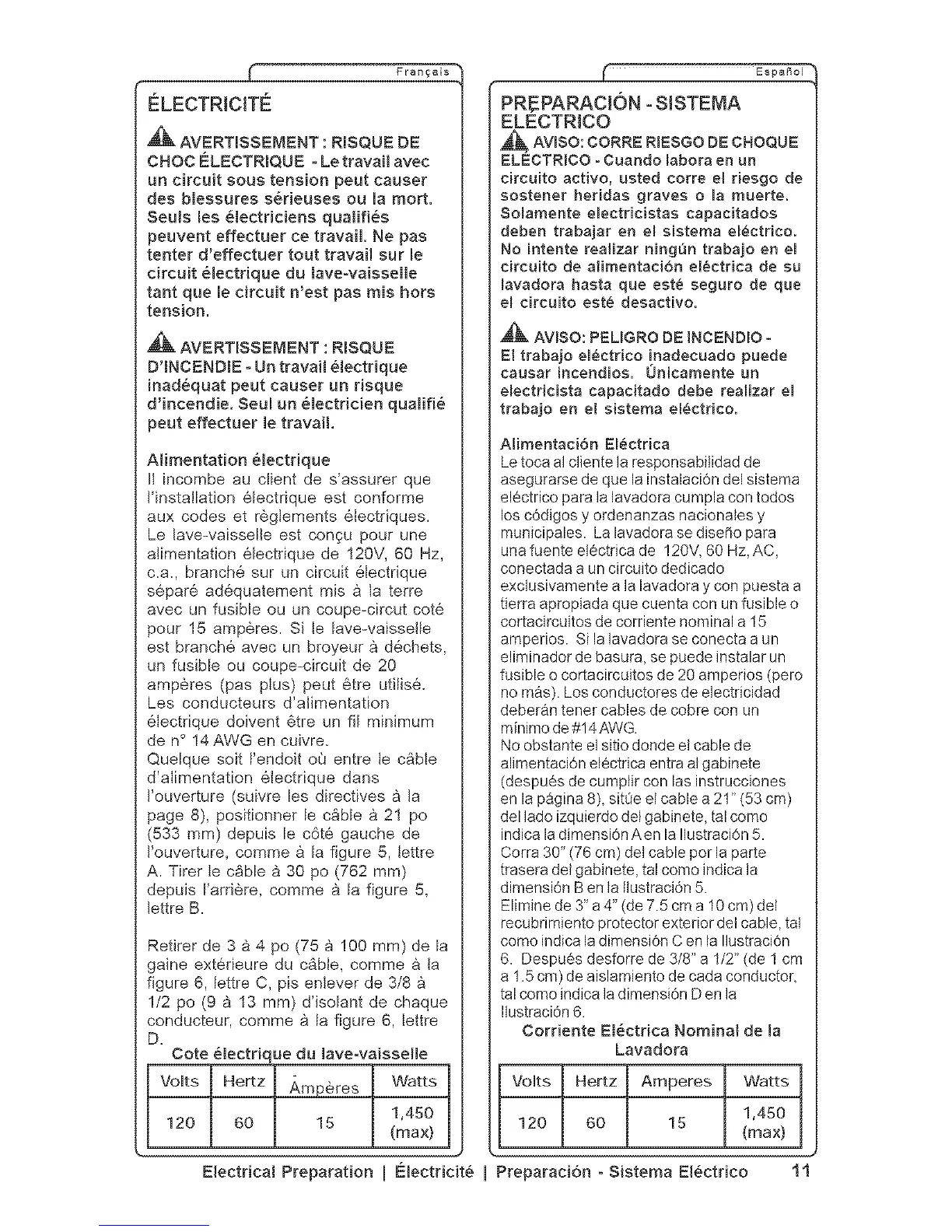

ELECTRICITE
Fran_ais
,_ AVERTISSEiVJENT : RISQUE DE
CHOC t_LECTRIQUE ° Le travail avec
un circuit sous tension peut causer
des bJessures serieuses ou la moR,
SeuIs les electrJciens quaJifies
peuvent effectuer ce travail. Ne pas
tenter d'effectuer tout travail sur me
circuit electrique du [ave-vaisseJIe
tant que le circuit n'est pas mis hors
tension.
AVERTISSEMENT : RISQUE
D'INCENDIE - Un travail eiectrique
inadequat peut causer un risque
d'incend[e. Seul un e[ectHcien quaI[fie
peut effectuer [e travail
Alimentation e[ectrique
It incombe au client de s'assurer que
Hnstallation electrique est conforme
aux codes et rOgIements electriques.
Le lave-vaisselte est con£u pour une
alimentation electrique de 120V, 60 Hz,
c.a., branche sur un circuit electrique
separ& adequatement mis A ia terre
avec un fusible ou un coupe-circut cote
pour 15 amperes. Si Ie lave-vaisselle
est branche avec un broyeur A dechets,
un fusible ou coupe-circuit de 20
amperes (pas plus) peut &tre utilise.
Les conducteurs d'atimentation
etectrique doivent 6tre un fil minimum
de n ° 14AWG en cuivre.
Quelque soit Fendoit oQ entre le cable
d'atimentation etectrique dans
I'ouverture (suivre les directives A la
page 8), positionner le cable A 2t po
(533 mm) depuis le cote gauche de
I'ouverture, comme A la figure 5, Iettre
A. Tirer Ie cable A 30 po (762 mm)
depuis FarriOre, comme A la figure 5,
lettre B.
Retirer de 3 A 4 po (75 A 100 mm) de la
gaine exterieure du cable, comme A Ja
figure 6, lettre C, pis enlever de 3/8 A
1/2 po (9 A 13 mm) d'isolant de chaque
conducteur, comme A la figure 6, Iettre
D.
Cote e[ectrique du [ave-vaisseHe
Volts Hertz Amperes Watts
120 60 15 1,450
(max}
Electrical Preparation [ [_lectricit6
PREPARACION - SiSTEMA
ELECTRICO
_ AVISO: CORRE R[ESGO DE CNOQUE
ELECTRICO oCuando Babora en un
circuito activo, usted corre el riesgo de
sostener heridas graves o Ba muerte.
SoBamente eBectricistas capacitados
deben trabajar en eB sistema eBectrico.
No intente reaiizar ningun trabajo en eB
circuito de aJimentacibn el@ctrica de su
Bavadora basra que este seguro de que
eB circuito este desactivo.
AVISO: PELIGRO DE JNCEND_O -
El trabajo eBectrico inadecuado puede
causar [ncendios. 0nicamente un
eBectricista capacitado debe reaJizar eB
trabajo en el sistema e[_ctrico.
Alimentacidn EBOctrica
Le toca al cliente la responsabilidad de
asegurarse de que la instalaciOn del sistema
elOctrico para la lavadora cumpla con todos
los cOdigos y ordenanzas nacionales y
municipales. La lavadora se diseho para
una fuente elOctrica de !20\/, 60 Hz, AC,
conectada a un circuito dedicado
exclusivamente a la lavadora y con puesta a
tierra apropiada que cuenta con un fusible o
cortacircuitos de corriente nominal a 15
amperios. Si la lavadora se conecta a un
eliminador de basura, se puede instalar un
fusible o cortacircuitos de 20 amperios (pero
no mas). Los conductores de electricidad
deberan tener cables de cobre con un
minimo de #14 AWG.
No obstante el sitio donde el cable de
alimentacidn electrica entra al gabinete
(despuOs de cumplir con las instrucciones
en la pagina 8), sitOe el cable a 21" (53 cm)
del lado izquierdo del gabinete, tal come
indica la dimension Aen la llustraciOn 5.
Corra 30" (76 cm) del cable por la parte
trasera del gabinete, tal como indica la
dimension Ben la llustraci6n 5.
Elimine de 3' a 4'(de 7.5 cm a 10 cm)del
recubrimiento protector exterior del cable, tal
come indica la dimension C en la IlustraciOn
6. DespuOs desforre de 3/8" a 1/2" (de ! cm
a 1.5 cm) de aislamiento de cada conductor,
tal como indica la dimension Den la
IlustraciOn 6.
Corriente E[ectrica Nominal de [a
Lavadora
Volts Hertz Amperes Watts
120 60 15 1,450
(max)
Preparac[On - Sistema E[_ctrico 11
