Deutsch • 19Installationsanleitung • PowerShareX PSX1204D/PSX2404D/PSX4804D
Produktdetails
PRO.BOSE.COM
PowerShareX PSX1204D/PSX2404D/PSX4804D

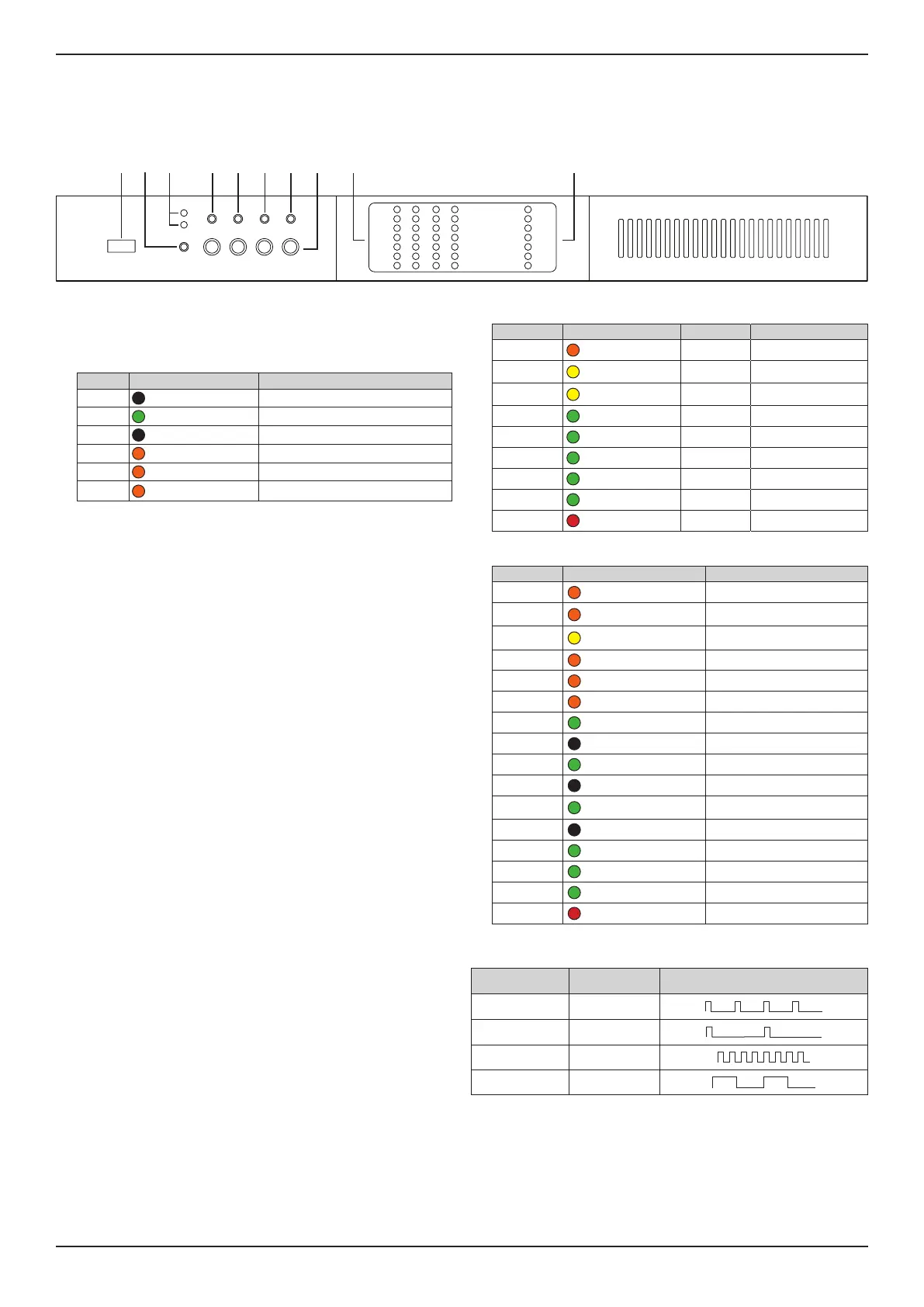

Vorderseite (ohne Abdeckung)
Entfernen Sie die linke Abdeckung und das Schutzgitter, um Zugang zur Vorderseite zu erhalten. Die Abdeckung wird durch Magnete gesichert.
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q Service-Anschluss: Nur zu Wartungszwecken.
w Ein/Aus-Taste: Um zwischen den Modi „Ein“ und „Standby“ zu wechseln, halten Sie die Taste drei
Sekunden lang gedrückt. Bei Bedarf kann der Betriebsmodus über den GPI/Remote-Anschluss
(Remote Ein/Aus) geändert werden.
e Betriebsmodus-LEDs: Die LED leuchtet grün, wenn sich der Verstärker im Modus „Ein“ oder
„Standby“ befindet.
LED Leuchtfarbe und Muster Bedeutung
ON Aus Verstärker ist ausgeschaltet
ON Leuchtet grün Verstärker ist eingeschaltet
SBY Aus Verstärker ist eingeschaltet
SBY Leuchtet orange Verstärker befindet sich im Standby-Modus
SBY Blinkt orange Verstärker befindet sich im Auto-Standby-Modus
SBY
Wiederholtes Blinken
(Blinkmuster)
Fehlercode; technischen Support von Bose
Professional kontaktieren
r Rückruftaste: Für spätere Verwendung reserviert.
t Soft-Reset-Taste: Setzt die Netzwerkparameter auf die Standardeinstellungen zurück (DHCP). Halten
Sie die Taste drei Sekunden lang gedrückt.
y Hard-Reset-Taste: Startet den Verstärker neu. Einstellungen und Lautsprecher-EQs/-Presets sind
davon nicht betroen. Kann zum Ein- und Ausschalten verwendet werden, wenn die Rückseite
nicht zugänglich ist. Halten Sie die Taste drei Sekunden lang gedrückt.
Hinweis: Um den Verstärker auf die Werkseinstellungen (DHCP) zurückzusetzen, halten Sie sowohl die
Soft-Reset-Taste als auch die Hard-Reset-Taste drei Sekunden lang gedrückt. Dadurch werden
die Lautsprecher-EQs/-Presets entfernt und alle Einstellungen zurückgesetzt.
u Selbsttest-Taste: Nur zu Wartungszwecken.
i Kanalpegelsteller: Pegelsteller zur Steuerung des Ausgangspegels von jedem Kanal. Drehen Sie die
Regler im Uhrzeigersinn, um die Ausgangsdämpfung zu verringern, und gegen den Uhrzeigersinn,
um die Ausgangsdämpfung zu erhöhen. Der Ausgangspegel kann auch mit ControlSpace Designer
angepasst werden.
Hinweis: Die Pegelsteller sind in Reihe mit dem Remote-Pegel-Anschluss geschaltet, um die
Ausgangslautstärke unabhängig von einem Fernzugri zu begrenzen.
o Kanal-Status-LEDs: Status-LED-Signalpegelmessung für die Kanäle 1, 2, 3 und 4. Weitere
Informationen finden Sie in der nachfolgenden Tabelle.
LED-Name Leuchtfarbe und Muster
1
Signalmessung Sonstige Bedeutung
CLIP Orange Überschreitung –
-6dB/TEMP Leuchtet gelb -6dB
Wärmewarnung;
Wärmeschutz ist aktiviert
-6dB/TEMP
Dauerhaftes gelbes
Blinken
-6dB Auto-Standby
-12dB Grün -12dB –
-24dB Grün -24dB –
SIGNAL Leuchtet grün -60dB Anliegendes Signal
SIGNAL Blinkt grün -60dB Kanal ist stummgeschaltet
READY Leuchtet grün – Kanal ist bereit
ALARM Leuchtet rot – Kanalfehler
a System-Status-LEDs: System-Status-Anzeigen. Weitere Informationen finden Sie in der
nachfolgenden Tabelle.
LED-Name Leuchtfarbe und Muster
1
Bedeutung
LIMIT Pulsiert orange Breaker Save-Funktion ist aktiviert
LIMIT Leuchtet orange
Breaker Save-Funktion begrenzt
Leistungsaufnahme
TEMP Leuchtet gelb
Wärmewarnung; Wärmeschutz ist
aktiviert
CHECK Leuchtet orange System führt Selbsttest durch
CHECK Blinkt orange Selbsttest ist abgeschlossen
CHECK Blinkt schnell orange Selbsttest ist nicht verfügbar
REMOTE Leuchtet grün Für spätere Verwendung reserviert
REMOTE Aus –
POWER ON Leuchtet grün System ist bereit
POWER ON Aus System ist aus
MAINS Leuchtet grün
Netzspannung ist innerhalb des
Betriebsbereichs
MAINS Aus Unterspannung
MAINS Pulsiert grün Warnung bei Über-/Unterspannung
MAINS Blinkt schnell grün Überspannung
MAINS Blinkt grün Netzsicherungen sind ausgelöst
ALARM Leuchtet rot Netzteilfehler oder kritische Fehler
Hinweis:
1. Zeitintervalle der System-Status- und Kanalstatus-LEDs:
Leuchtanzeige Zeitintervalle Verhalten
Pulsierendes Blinken
100ms ein
400ms aus
Dauerhaftes Blinken
100ms ein
900ms aus
Schnelles Blinken
100ms ein
100ms aus
Blinken
500ms ein
500ms aus
