20 • Deutsch PowerShareX PSX1204D/PSX2404D/PSX4804D • Installationsanleitung
Produktdetails
PRO.BOSE.COM

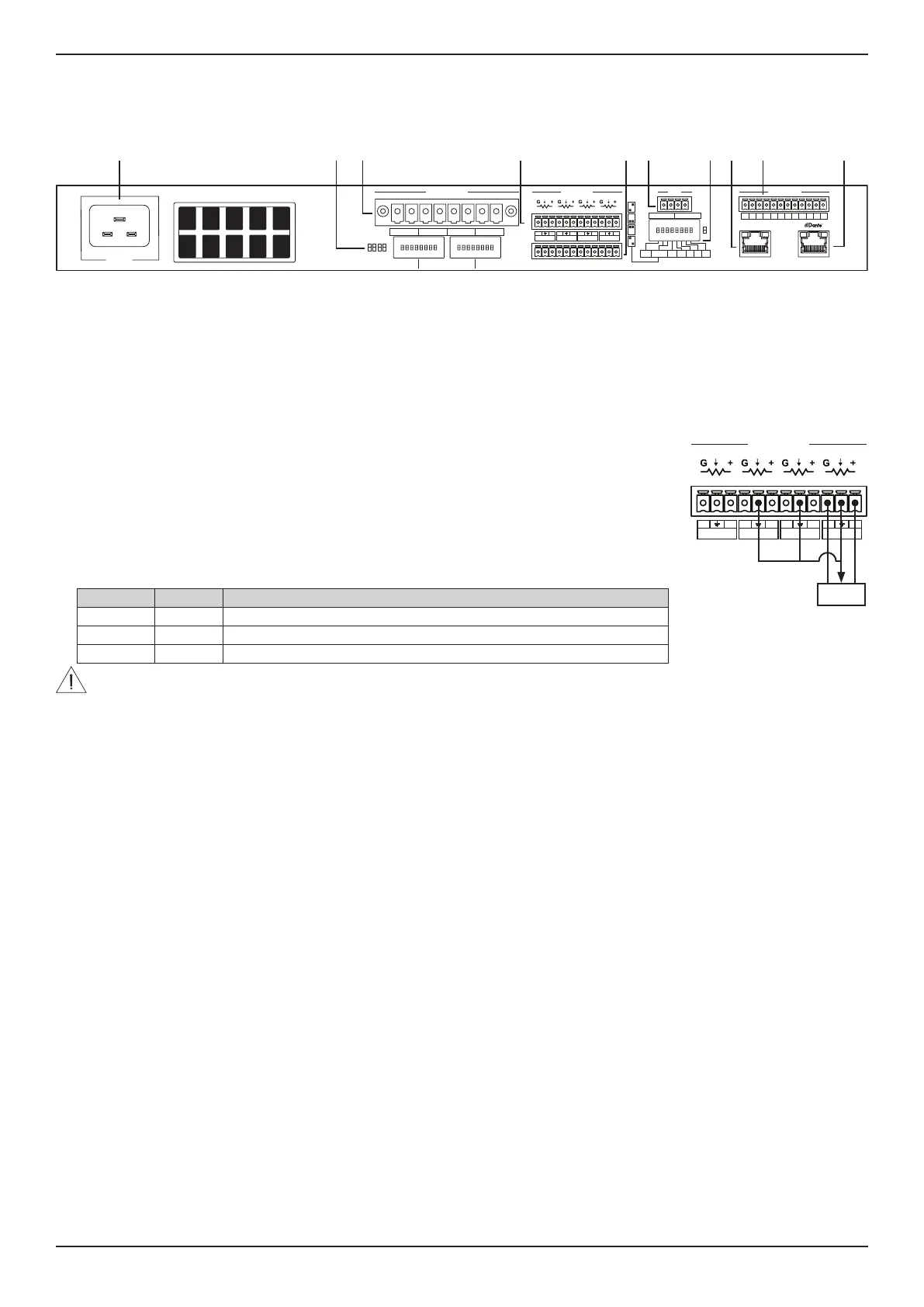

Rückseite
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
q ow e y ir t u a
q Netzeingang: Netzkabelanschluss. Das Entfernen des Netzkabels bei eingeschaltetem Verstärker kann als Möglichkeit zum Ausschalten verwendet
werden.
w DIP-Schalter für die Ausgangskonfiguration: Mit den vier Schaltern können für jeden Kanal beliebige Konfigurationen von Ausgangslasten mit
niedriger und hoher Impedanz eingestellt werden.
70V/100V: Schaltet den Kanalausgangsbetrieb zwischen 70Volt und 100Volt um.
Lo-Z/Hi-Z: Schaltet die Kanalausgangsimpedanz zwischen niedriger Impedanz und hoher Impedanz um.
35Hz/70Hz: Schaltet das Hochpassfilter des Kanals zwischen 35Hz und 70Hz um.
HPF O/HPF On: Aktiviert oder deaktiviert das Hochpassfilter am Kanalausgang.
e Ausgangsanschluss: Eine Klemmenleiste mit acht Anschlüssen für den Anschluss von Lautsprechern. Jeder Kanal kann bis zu 300Watt (PSX1204D),
600Watt (PSX2404D) oder 1200Watt (PSX4804D) an Leistung bereitstellen.
r Remote-Pegel-Anschluss: Der Pegel jedes Kanals kann über ein lineares Potentiometer mit 10kΩ, das an den
LEVEL-Eingangsanschluss des jeweiligen Kanals angeschlossen ist, aus der Ferne eingestellt werden. Alternativ
kann der variable Widerstandsanschluss des Potentiometers auch per Parallelschaltung an mehrere Kanäle
angeschlossen werden, um die Ferneinstellung des Pegels für mehrere Kanäle gleichzeitig zu ermöglichen (siehe
Beispieldiagramm, in dem das Potentiometer die Kanäle 1–3 steuert). Die Pegelsteller für den Fernzugri sind in
Reihe mit den Kanalpegelstellern geschaltet.
Hinweis: Die ControlCenter CC-1, CC-2 und CC-3 sind mit den PowerShareX Verstärkern nicht kompatibel.
t Line-Eingangsanschluss: Line-Pegel-Eingang für symmetrische analoge Audiosignale.
y GPI/Remote-Anschluss: Ein- und Ausschalten über Fernsteuerung. Beide Klemmenpaare reagieren auf die
Dierenzspannung zwischen den Kontakten: Eine Spannungsdierenz zwischen 5VDC und 24VDC löst die
Steuerung aus. Die Klemmen verhalten sich je nach aktuellem Zustand des Verstärkers unterschiedlich:
REMOTE ON REMOTE OFF Verstärkerzustand
ΔV ≥ 5V Beliebig Erzwungenes Einschalten; Verstärker wechselt in den Standby-Modus und wird stummgeschaltet.
ΔV < 3V ΔV ≥ 5V Erzwungenes Ausschalten; Verstärker beendet den Standby-Modus und Stummschaltung wird aufgehoben.
ΔV < 3V ΔV < 3V Keine Änderung (entweder Standby oder aktueller Zustand wird beibehalten).
ACHTUNG: Jede Spannung über 28VDC kann die Eingangsschaltung beschädigen.
u DIP-Schalter zur Systemkonfiguration: DIP-Schalter zur Steuerung von Gesamtleistung und Performance des Systems.
CH1 MSTR: Wenn der Schalter CH1 MSTR auf „OFF“ steht, arbeiten die Remote-Pegel-Potentiometer unabhängig für jeden Kanal. Wenn der Schalter
CH1 MSTR auf „ON“ steht, fungiert das Remote-Pegel-Potentiometer von Kanal1 als Masterlautstärke und steuert die Lautstärke aller vier Kanäle.
GAIN: Stellen Sie die Verstärkerempfindlichkeit auf 35dB, 32dB, 29dB oder 26dB ein, indem Sie sich an den Konfigurationsdiagrammen auf der
Rückseite des Verstärkers orientieren. Diese Funktion dient zur Anpassung an die Spannung des Eingangssignals.
BRK SAVE (Breaker Save): Schalten Sie dies auf „ON“, wenn (1) das Stromnetz nicht genügend Strom liefern kann, um die Lasten kontinuierlich
zu betreiben, oder (2) wenn mindestens einer der an dieselbe Steckdose angeschlossenen Verstärker die kritische Leistungsaufnahme der Leitung
erreichen kann. Bei Aktivierung halbiert die Breaker Save-Funktion die maximale Dauerstromaufnahme aus dem Netz, wodurch die verfügbare
Ausgangsleistung reduziert wird. Dies wirkt sich auf die Gesamtleistung des Verstärkers aus.
NRG SAVE (Energy Save): Das Netzteil ermöglicht eine Reduzierung des Stromverbrauchs, wenn das Eingangssignal unter einen bestimmten
Schwellenwert fällt. Bei der Einstellung „ON“ ist die Energy Save-Funktion für jeden Kanal einzeln aktiv. Wenn auf allen Kanälen länger als 30Minuten
kein Signal anliegt, wird der automatische Standby-Modus aktiviert und das Hauptnetzteil ausgeschaltet, um zusätzliche Energie zu sparen (die Zeit
für die Zeitüberschreitung kann über die ControlSpace Designer Software ausgewählt werden). Der normale Betrieb wird wieder aufgenommen,
sobald ein eingehendes Signal erkannt wird.
USR A: Diese Funktion ist nicht verfügbar.
USR B: Diese Funktion ist nicht verfügbar.
USR C: Diese Funktion ist nicht verfügbar. Hinweis: Nur für PSX4804D.
2Ω: PowerShareX Verstärker sind für den Betrieb mit Ausgangslasten von 4Ω optimiert, aber der 2-Schalter ermöglicht Lasten bis zu 2Ω. Bei der
Einstellung „ON“ wird ein Betriebsmodus aktiviert, der die Leistung bei sehr niedrigen Lasten optimiert, indem die maximale Ausgangsspannung auf
85V
Peak
pro Kanal begrenzt wird. Dies betrit alle Ausgangskanäle, die auf niedrige Impedanz eingestellt sind (in der Lo-Z-Konfiguration). Schalten Sie
den DIP-Schalter für die Lo-Z/Hi-Z-Ausgangskonfiguration bei allen Kanälen auf Lo-Z, um eine optimale 2Ω-Leistung zu erzielen.
Hinweis: Nur für PSX1204D und PSX2404D.
i Ethernet-Anschluss: RJ45-Anschluss. Ermöglicht die Fernsteuerung des Verstärkers über eine Ethernet-Verbindung mithilfe eines PCs und der
ControlSpace Designer Software.
o GPO/Alarm-Anschluss: Es gibt Universalausgangsanschlüsse für jeden Kanal: einen Schließerkontakt (NO), einen Önerkontakt (NC) und einen
Kanalnummernanschluss, der als Masse fungiert (1–4). Es sind mindestens zwei Anschlüsse erforderlich, um eine Änderung zu melden und zu
erkennen (z.B. 3 und NC). Wenn sich der Verstärker im normalen Betriebszustand befindet, sind die NO-Kontakte geschlossen und die NC-Kontakte
geönet. Diese Kontakte werden umgeschaltet, um einen potenziell gefährlichen Fehler, einen unsicheren Betriebszustand oder jeden sonstigen
Fehler anzuzeigen, der den normalen Betrieb des Ausgangskanals verhindert, einschließlich der folgenden:
Für alle Kanäle: Keine Spannungsversorgung (d.h. Systemabschaltung).
Wärmebelastung: Die Systemtemperatur ist zu hoch und der Wärmeschutz ist aktiviert.
Der Verstärker befindet sich im Standby-Modus.
Nur betroene Kanäle: Kurzschluss in der Ausgangsverkabelung: Entweder der Lautsprecher oder die Leitung hat einen Kurzschluss. Der Alarm wird an den spezifischen Ausgangskanal gesendet,
an dem der Kurzschluss vorliegt.
Informationen zu weiteren Alarm- und Überwachungsoptionen erhalten Sie über die ControlSpace Designer Software.
a Dante Anschluss: RJ45-Anschluss. PowerShareX akzeptiert vier Eingangs-Streams von der Dante® Verbindung über den Dante Anschluss.
Implementieren Sie ein Dante Netzwerk über einen Computer, auf dem Dante Controller ausgeführt wird. Dante Controller ist eine
Softwareanwendung für die Verwaltung von Geräten im Netzwerk.
Ethernet
100V70V
Lo-Z
35Hz
HPF O
Hi-Z 70Hz HPF On
CH4
+
–
+
–
+
–
+
–
CH3 CH2 CH1
LEVELLINE
OUTPUTS INPUTS
MAINS
ALARM
35dB
32dB
29dB
26dB
GAIN
CH1
MSTR
BRK
SAVE
NRG
SAVE
USR
A
USR
B
CONFIG
2Ω
GPI
CH4
+–
CH3
+–
CH2
+–
CH1
+–
REMOTE ON REMOTE OFF
4NCNONCNONCNONCNO321
ON
OFF
10kΩ
