PowerShareX PSX1204D/PSX2404D/PSX4804D

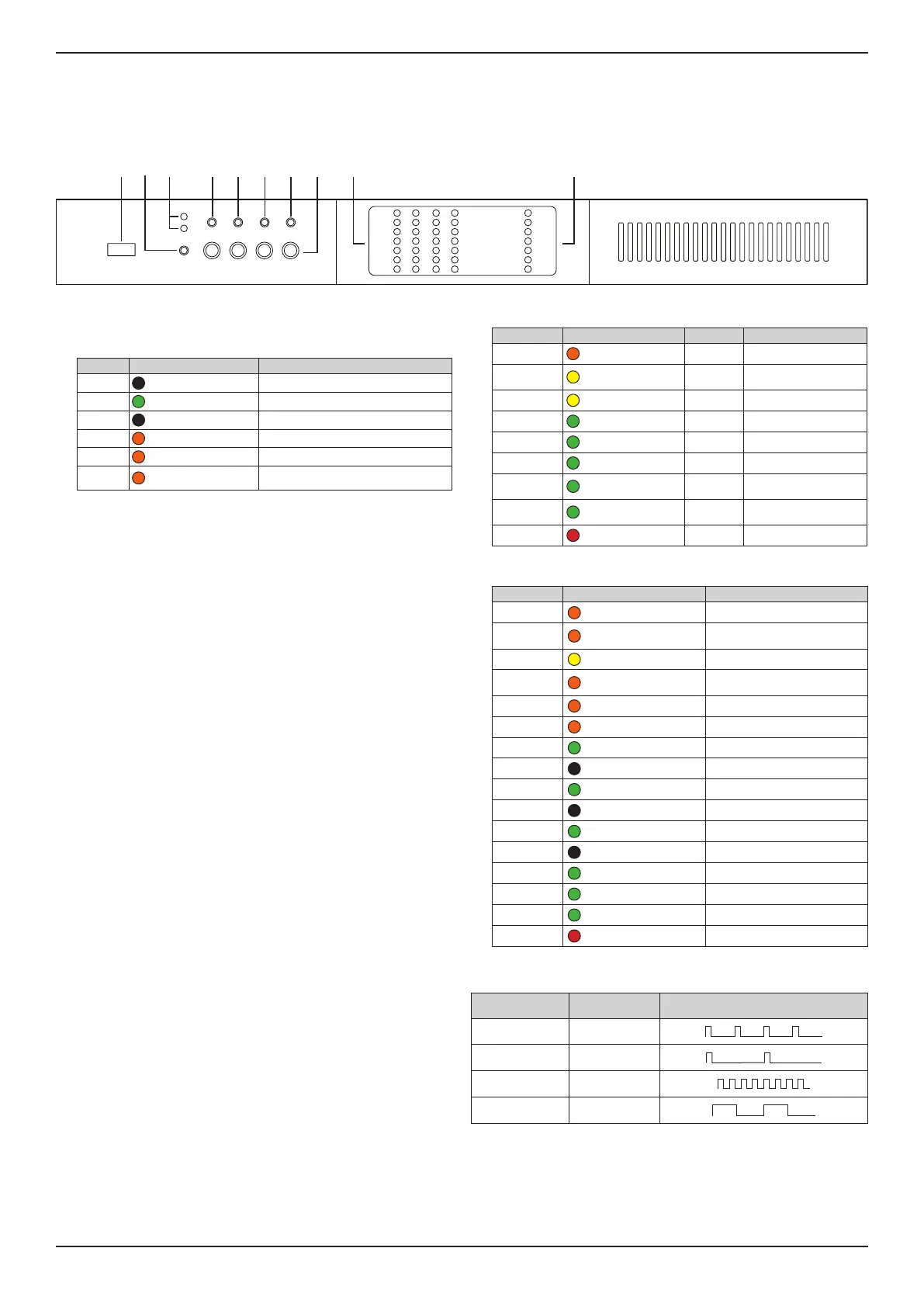

フロントパネル（カバーを外した状態）
左のフェースプレートと保護メッシュを取り外すと、フロントパネルにアクセスできます。フェースプレートはマグネットで固定されています。
PSX1204D
PWR
CH1 CH2 CH3 CH4
CALL
ON
SDBY
CHECK
CLIP
LIMIT
TEMP
CHECK
REMOTE
MAINS
ALARM
POWER ON
-12dB
-24dB
SIGNAL
READY
ALARM
-6dB/TEMP
SOFT
RESET
HARD
RESET
q w o aire t y u
q サービスポート: サービス専用。
w 電源LED: システムのオンとスタンバイモードを切り替えるには、3秒間長押しします。
必要に応じて、動作状態はGPI／リモート（リモートオン／オフ）で変更することができます。
e 動作モードLED: LEDが緑で点灯し、アンプがオンであるか、スタンバイモードであるかを示します。
LED
ライトの色とパターン 意味
オン オフ アンプの電源がオフになっている
オン 緑で点灯 アンプの電源がオンになっている
SDBY
オフ アンプの電源がオンになっている
SDBY
オレンジで点灯 アンプがスタンバイモードになっている
SDBY
オレンジで点滅 アンプがオートスタンバイモードになっている
SDBY
「カウンター」で点滅（点滅
のパターン）
エラーコード、Bose Professionalサービスセン
ターにご連絡ください。
r コールバックボタン: 将来的に使用する予備です。
t ソフトリセットボタン: ネットワークパラメーターをデフォルト設定（DHCP）にリセットします。3秒間
長押しします。
y ハードリセットボタン: アンプを再起動します。設定やスピーカーEQ／プリセットは影響を受けませ
ん。リアパネルにアクセスできない場合に、電源の再投入に使用できます。3秒間長押しします。
注
:
アンプを工場出荷時の設定（
DHCP
）にリセットするには、ソフトリセットボタンとハードリセットボタ
ンの両方を
3
秒間長押しします。これにより、スピーカー
EQ
／プリセットが解除され、調整済みの設定
がリセットされます。
u セルフチェックボタン: サービス専用。
i チャンネルアッテネーター: 各チャンネルの出力レベル用のアッテネーター。減衰を減らすに
はコントロールを時計回りに回し、減衰を増やすには反時計回りに回します。出力レベルは
ControlSpace Designerで調整することもできます。
注
:
アッテネーターは、リモートレベルコネクターと直列に接続されており、リモートでの調整に関係なく
出力音量を制限することができます。
o チャンネルステータスLED: チャンネル1/2/3/4のステータスLED信号計測。詳細については、下
の表を参照してください。
LED名 ライトの色とパターン
1
信号計測 その他の意味
CLIP
オレンジ クリッピング
—
–6 dB/TEMP
黄で点灯
-6 dB
温度警告、温度保護機能
が作動
–6 dB/TEMP
黄で連続して点滅
-6 dB
自動スタンバイ
-12 dB
緑
-12 dB —
-24 dB
緑
-24 dB —
SIGNAL
緑で点灯
-60 dB
信号の有無
SIGNAL
緑で点滅
-60 dB
チャンネルがミュートされ
ている
READY
緑で点灯
—
チャンネルの準備が完了
している
ALARM
赤で点灯
—
チャンネルの異常
a システムステータスLED: システムのステータインジケーター。詳細については、下の表を参照し
てください。
LED名 ライトの色とパターン
1
意味
LIMIT
オレンジでパルス点滅 ブレーカーセーブが有効になっている
LIMIT
オレンジで点灯
ブレーカーセーブが電力消費を制限
している
TEMP
黄で点灯 温度警告、温度保護機能が作動
CHECK
オレンジで点灯
システムがセルフチェックを実行し
ている
CHECK
オレンジで点滅 セルフチェックが完了した
CHECK
オレンジで高速点滅 セルフチェックが使用できない
REMOTE
緑で点灯 将来的に使用する予備
REMOTE
オフ
—
POWER ON
緑で点灯 システムの準備が完了している
POWER ON
オフ システムがオフになっている
MAINS
緑で点灯
AC電源電圧が動作範囲内
MAINS
オフ 電圧不足
MAINS
緑でパルス点滅 過電圧／低電圧警告
MAINS
緑で高速点滅 過電圧
MAINS
緑で点滅 主電源ヒューズが切れた
ALARM
赤で点灯
PSUの故障または重大な故障
注:
1.システムステータスLEDとチャンネルステータスLEDのタイミングパターン:
ライティング タイミング パターン
パルス点滅
100 ms点灯
400 ms消灯
連続して点滅
100 ms点灯
900 ms消灯
高速点滅
100 ms点灯
100 ms消灯
点滅
500 ms点灯
500 ms消灯
