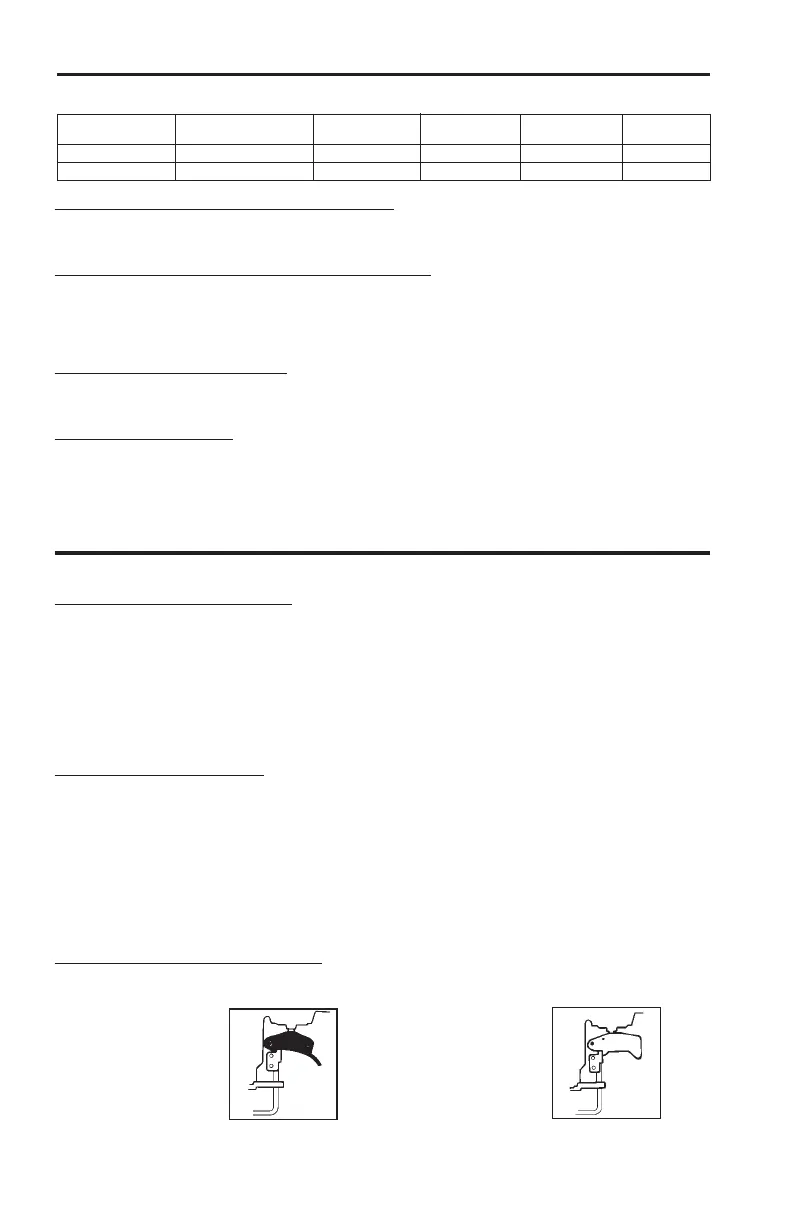

-14-
ESPECIFICACIONES DE LA HERRAMIENTA N79RH
Todos las medidas de tornillos y tuercas son métricas.
ACTIVACIÓN DE
MODELO HERRAMIENTA LARGO ALTURA ANCHO PESO
N79RH-1 Disparo por contacto 546mm (21-1/2") 350mm (13-3/4") 138mm (5-7/16") 4 kg (9 Libras)
N79RH-2 Disparo secuencial 546mm (21-1/2") 350mm (13-3/4") 138mm (5-7/16") 4 kg (9 Libras)
DISPARO
SECUENCIAL
Identificado por el
gatillo gris
DISPARO POR
CONTACTO
Identificado por
el gatillo negro
ESPECIFICACIONES DEL SUJETADOR:
Esta herramienta utiliza una amplia gama de tamaños de clavos en longitudes de 50 a 90 mm (2" a 3-1/2"),
con diámetros de espiga desde 2,8 a 3,3 mm (.113" a .148").
CONEXIÓN DE AIRE DE LA HERRAMIENTA:
Esta herramienta usa un enchufe macho de 1/4" N.P.T. El diámetro interior debe ser de 7mm (0,275") o
mayor. La conexión debe ser capaz de descargar la presión de aire de la herramienta cuando es
desconectada del suministro de aire. El enchufe conector en la manguera de aire debe tener un diámetro
interior de 7mm (0,275") o mayor.
PRESIÓN DE OPERACIÓN:
4,9 a 7,0 Kg/cm
2
(4,8 a 6,9 bars). Seleccione la presión de operación dentro de este rango para el mejor
rendimiento. NO EXCEDA ESTA PRESIÓN DE OPERACIÓN RECOMENDADA.
CONSUMO DE AIRE:
La N79RH requiere 7,8 pies cúbicos de aire libre por minuto, a 5,6 Kg/cm
2
(80 p.s.i.g.), para funcionar a la
velocidad de 100 clavos por minuto. La velocidad real a la cual la herramienta se utilizará determina la
cantidad de aire necesario. Por ejemplo, a una utilización de 50 clavos por minuto, se necesita 50% de los
7,8 pies cúbicos por minuto, cantidad necesaria para operar la herramienta a 100 clavos por minuto.
OPERACIÓN
BOSTITCH OFRECE DOS TIPOS DE OPERACIÓN EN ESTA SERIE DE HERRAMIENTAS.
DISPARO POR CONTACTO:
El procedimiento de operación común para las herramientas de “Disparo por Contacto” es que el operador
hace contacto con el objeto a ser clavado para activar el mecanismo de disparo, manteniendo halado el
gatillo. Esto permite la rápida colocación de sujetadores en muchos trabajos, tales como entablado, pisos
y el ensamble de paletas.
Todas las herramientas neumáticas están sujetas a reculadas al impulsar sujetadores. La herramienta
puede brincar, liberando el mecanismo de disparo, y si se permite que haga contacto nuevamente con la
superficie del objeto con el gatillo todavía activado (el dedo todavía sosteniendo el gatillo) un segundo
sujetador no deseado se impulsará.
DISPARO SECUENCIAL:
El Disparo Secuencial requiere que el operador sostenga la herramienta contra el objeto a ser clavado
antes de halar el gatillo. Esto permite la precisa y fácil colocación de sujetadores en muchos trabajos, por
ejemplo, en aplicaciones de construcción de marcos, con clavos oblicuos y la construcción de cajones de
construcción.
El Disparo Secuencial permite la colocación exacta de los sujetadores sin la posibilidad de que se impulse
otro sujetador debido a la reculada, según se describe en “Disparo por Contacto”. El Disparo Secuencial
tiene una ventaja positiva de seguridad, ya que no impulsará accidentalmente un sujetador si la
herramienta entra en contacto con el objeto — u otra cosa — mientras que el operador mantiene halado
el gatillo.
IDENTIFICACIÓN DE MODELO:
Consultar las Instrucciones de Operación en la página 17 antes de usar esta herramienta.
