-14-

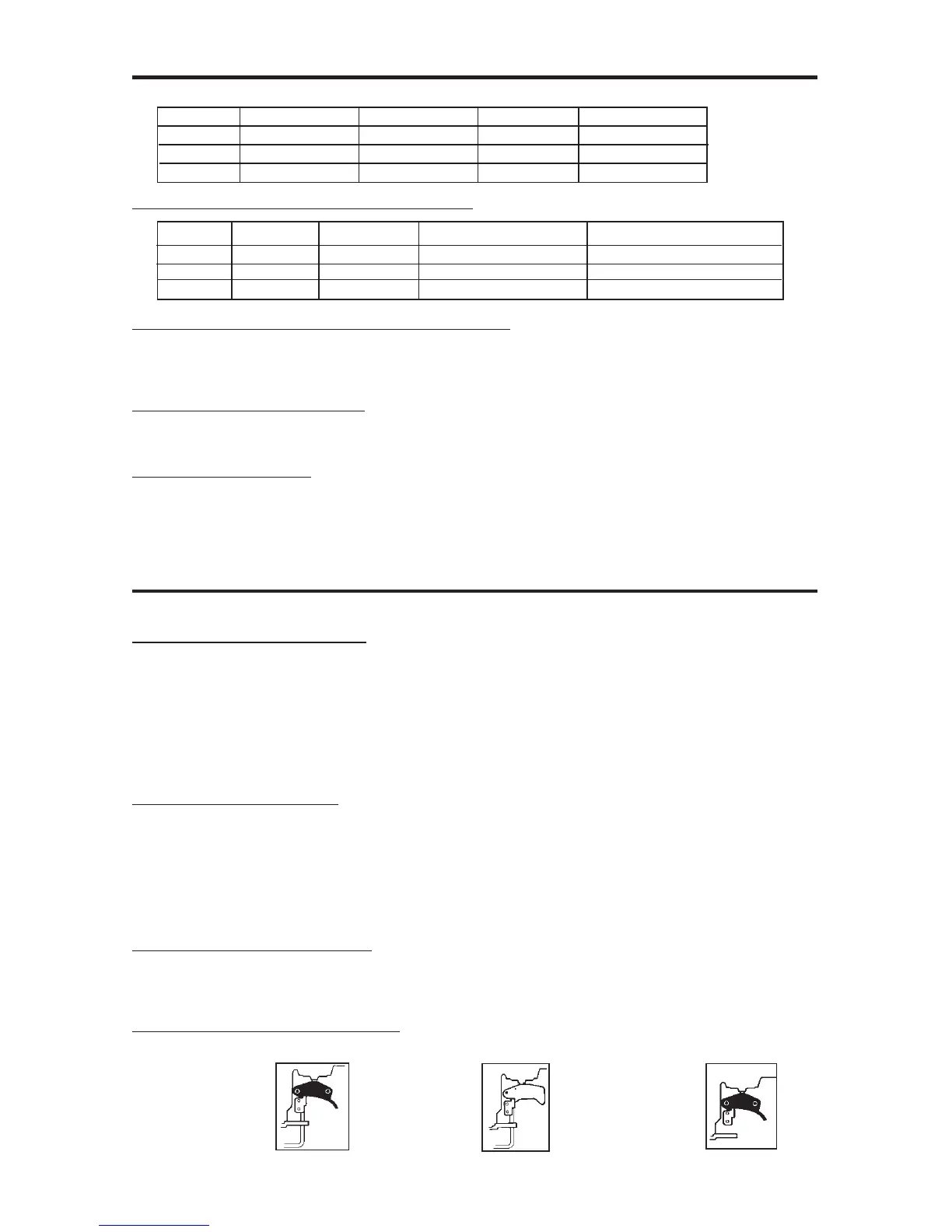

ESPECIFICACIONES DE LA HERRAMIENTA T50
Todos las medidas de tornillos y tuercas son métricas.
ESPECIFICACIONES DEL SUJETADOR:
CONEXIÓN DE AIRE DE LA HERRAMIENT
A:
Esta herramienta usa un enchufe macho de 1/4" N.P.T. El diámetro interior debe ser de 5mm (0,2") o mayor.
La conexión debe ser capaz de descargar la presión de aire de la herramienta cuando es desconectada del
suministro de aire.
PRESIÓN DE OPERACIÓN:
4,9 a 7,1 kg/cm
2
(4,8 a 6,9 bars). Seleccione la presión de operación dentro de este rango para el mejor
rendimiento. NO EXCEDA ESTA PRESIÓN DE OPERACIÓN RECOMENDADA.
CONSUMO DE AIRE:
El modelo T50 requiere 2,1 pies cúbicos por minuto de aire libre para operar a razón de 100 clavos por minuto
a 5,6 kg/cm
2
(5,5 bars) Use la velocidad de clavar verdadera a la cual se operará la herramienta para
determinar la cantidad de aire requerida. Por ejemplo, si usa un promedio de 50 clavos por minuto, necesitará
el 50% de los 7,8 pies cúbicos por minuto requeridos para 100 clavos por minuto.
OPERACIÓN
BOSTITCH OFRECE TRES TIPOS DE OPERACIÓN PARA HERRAMIENTAS DE ESTA SERIE
DISP
ARO POR CONTACTO:
El procedimiento de operación común para las herramientas de “Disparo por Contacto” es que el operador hace
contacto con el objeto a ser clavado para activar el mecanismo de disparo, manteniendo halado el gatillo. Esto
hace que se impulse un sujetador cada vez que se hace contacto con el objeto. Esto permite la rápida colocación
de sujetadores en muchos trabajos, tales como entablado, pisos, y el ensamble de paletas. Toas las herramientas
neumáticas están sujetas a la reculada al impulsar sujetadores. La herramienta puede rebotar, soltando el
disparo, y si se le permite inintencionalmente encontrar en contacto nuevamente con la superficie de trabajo
mientras el gatillo está todavía activado (mientras el dedo mantiene el gatillo halado), se impulsará un segundo
sujetador indeseado.
DISPARO SECUENCIAL:
El Disparo Secuencial requiere que el operador mantenga la herramienta sobre la superficie del objeto antes de
halar el gatillo. Esto permite la precisa y fácil colocación de sujetadores en muchos trabajos, por ejemplo, en
aplicaciones de construcción de marcos, con clavos oblicuos y la construcción de cajones de construcción. El
Disparo Secuencial permite la colocación exacta de sujetadores sin la posibilidad de impulsar un segundo
sujetador en la reculada, según se describe bajo “Disparo por Contacto”.La Herramienta de Disparo Secuencial
tiene una ventaja de seguridad positiva, ya que no impulsará un sujetador accidentalmente si la herramienta entra
en contacto con el objeto de trabajo – o cualquier otra cosa – mientras el operador man tenga el gatillo halado.
OPERACIÓN POR GATILLO:
El modelo de Operación por Gatillo es ciclado sólo por la activación del gatillo. Este modelo no tiene un Brazo de
Contacto y está destinado a ser usado sólo cuando un Brazo de Contacto NO puede usarse para satisfacer los
requisitos de la aplicación. La herramienta de Operación por Gatillo se ciclará cada vez que el gatillo sea activado.
IDENTIFICACIÓN DE MODELO:
Consulte las Instrucciones de Operación en la página 17 antes de usar esta herramienta.
OPERACIÓN POR DISPARO OPERACIÓN POR
CONTACTO SECUENCIAL GATILLO
Identificada por: identificado por: Identificada por:
GATILLO NEGRO GATILLO GRIS GATILLO NEGRO
MODELO LARGO ALTURA ANCHO PESO
T50S2 362mm (14,25”) 273mm (10,75”) 76mm (3,00”) 2,5kg (5,5 libras)
T50S4 362mm (14,25”) 273mm (10,75”) 76mm (3,00”) 2,35kg (5,2 libras)
T50S5 362mm (14,25”) 273mm (10,75”) 76mm (3,00”) 2,3kg (5,1 libras)
MODELO GRAPAS ANCHO TAMAÑO DE ALAMBRE RANGO DE SUJETADORES
T50S2 S2-16 Ga. 25mm (1”) 1,58mm (,062”) 55mm (2-1/8”)
T50S4 S4-16 Ga. 12mm (1/2”) 1,58mm (,062”) 55mm (2-1/8”)
T50S5 S5-17 Ga. 11mm (7/16”) 1,37mm (,054”) 55mm (2-1/8”)
