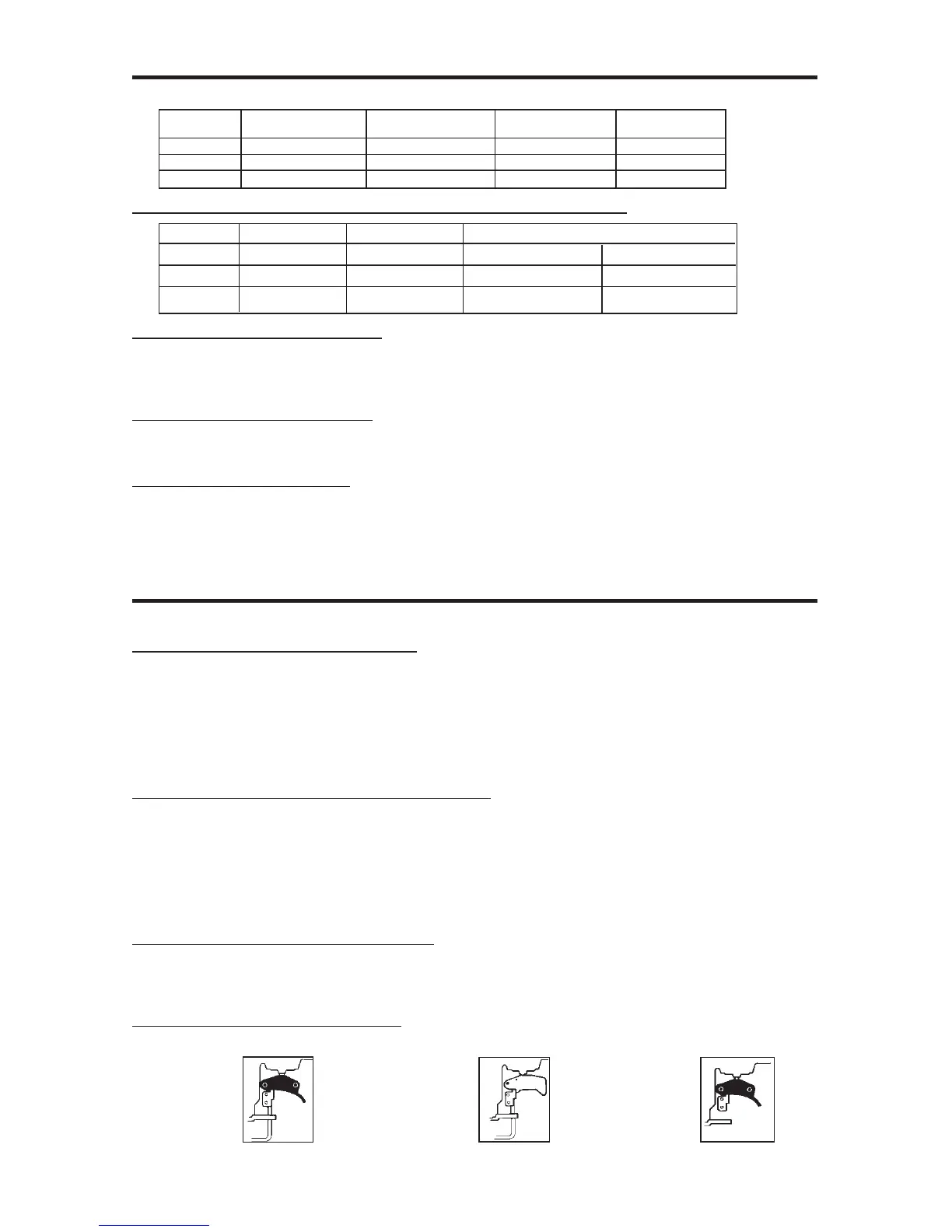

CARACTÉRISTIQUES DU T50
Toutes les mesures des vis et des boulons sont dans le système métrique.
CARACTÉRISTIQUES DES ÉLÉMENTS D’ASSEMBLAGE :
RACCORDEMENTS À L’AIR :
Cet outil utilise un raccord de 1/4 N.P.T. Son diamètre intérieur doit être de 5 mm (0,2 po) ou plus. Lors du
désaccouplement de la source d’air, le raccord doit permettre rapidement la mise à l’atmosphère de toute
pression résiduelle.
PRESSION D’UTILISATION :
4,9 à 7,1 kg/cm
2
(4,8 bars à 6,9 bars). Régler la pression d’air en suivant ces recommandations pour obtenir le
meilleur rendement possible. NE PAS DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE.
CONSOMMATION D’AIR :
Le T50 consomme 85 l d’air détendu par minute (3 pieds cubes/mn) lorsqu’il fonctionne à la cadence de 100 clous
par minute, pour une pression d’utilisation de 5,6 kg/cm
2
(5,5 bars). On déterminera la quantité d’air en fonction
de la cadence utilisée, par exemple, si la cadence moyenne est de 50 clous/minute, l’appareil aura besoin de 50%
des 85 l d’air par minute, qui représente la quantité d’air pour une cadence de 100 clous/minute.
OPÉRATION
BOSTITCH OFFRE TROIS SYSTÈMES DE DÉCLENCHEMENT POUR CETTE SÉRIE
DÉCLENCHEMENT À LA VOLÉE :
Le mode opératoire ordinaire pour le système « à la volée » consiste pour l’opérateur à placer le nez de l’appareil
sur la surface de travail pour activer l’élément palpeur tout en appuyant sur la détente, enfonçant ainsi un élément
d’assemblage chaque fois que la surface de travail entre en contact avec le palpeur. Cette méthode permet un
travail de fixation rapide, par exemple dans le cas de fabrication de plate-formes ou de palettes.Tous les appareils
pneumatiques sont sujets à un recul lors de l’éjection de l’élément d’assemblage. L’outil peut donc rebondir, et
entrer accidentellement en contact avec la surface de travail, ce qui peut entraîner la sortie d’un deuxième élément
d’assemblage non désiré.
DÉCLENCHEMENT AU COUP-PAR-COUP :
L’appareil au coup-par-coup requiert que l’opérateur maintienne l’outil en contact avec la surface de travail avant
d’ap puyer sur la détente. Ceci rend le placement correct de l’élément d’assemblage plus facile, par exemple dans
le cas de petit outillage ou la fabrication de caisses. L’appareil au coup-par-coup permet un placement précis de
l’élément d’assemblage sans le risque d’éjecter un deuxième élément par accident lors du recul, comme cela est
le cas pour le dispositif à la volée. Le dispositif au coup-par-coup possède une sécurité supplémentaire puisque
même si l’outil est en contact avec la surface de travail, ou tout autre chose, l’opérateur ne court pas le risque
d’éjecter un deuxième élément même si la détente est pressée.
DÉCLENCHEMENT PAR DÉTENTE :
Un modèle à déclenchement par détente est actionné uniquement lors de la pression de la détente. Ce modèle
ne posède pas d’élément palpeur et ne doit être utilisé que lorsqu’un appareil à palpeur NE PEUT PAS être utilisé
à cause des exigences particulières du travail. Le cloueur se déclenchera chaque fois que la détente est pressée.
IDENTIFICATION DU MODÈLE :
Se référer au mode de fonctionnement à la page 27 avant d’utiliser l’outil.
SYSTÈME À SYSTÈME AU SYSTÈME PAR
LA VOLÉE COUP-PAR-COUP DÉTENTE :
Identifié par : Identifié par : Identifié par :
UNE DÉTENTE UNE DÉTENTE UNE DÉTENTE
NOIRE ARGENTÉE NOIRE
-24-
MODELE LONGEUR HAUTEUR LARGEUR POIDS
T50S2 362mm (14,25 po) 273mm (10,75 po) 76mm (3,00 po) 2,5kg (5,5 lb)
T50S4 362mm (14,25 po) 273mm (10,75 po) 76mm (3,00 po) 2,35kg (5,2 lb)
T50S5 362mm (14,25 po) 273mm (10,75 po) 76mm (3,00 po) 2,3kg (5,1 lb)
MODELE AGRAFES LARGEUR DIMENSION DU FIL
T50S2 S2-16 Ga. 25mm (1 po) 1,58mm (,062 po) 55mm (2-1/8 po)
T50S4 S4-16 Ga. 12mm (1/2 po) 1,58mm (,062 po) 55mm (2-1/8 po)
T50S5 S5-17 Ga. 11mm (7/16 po) 1,37mm (,054 po) 55mm (2-1/8 po)
