Collegamenti elettrici
I collegamenti vanno eettuati in funzio-
ne del tipo di apparecchiatura comandata
dal cronotermostato.

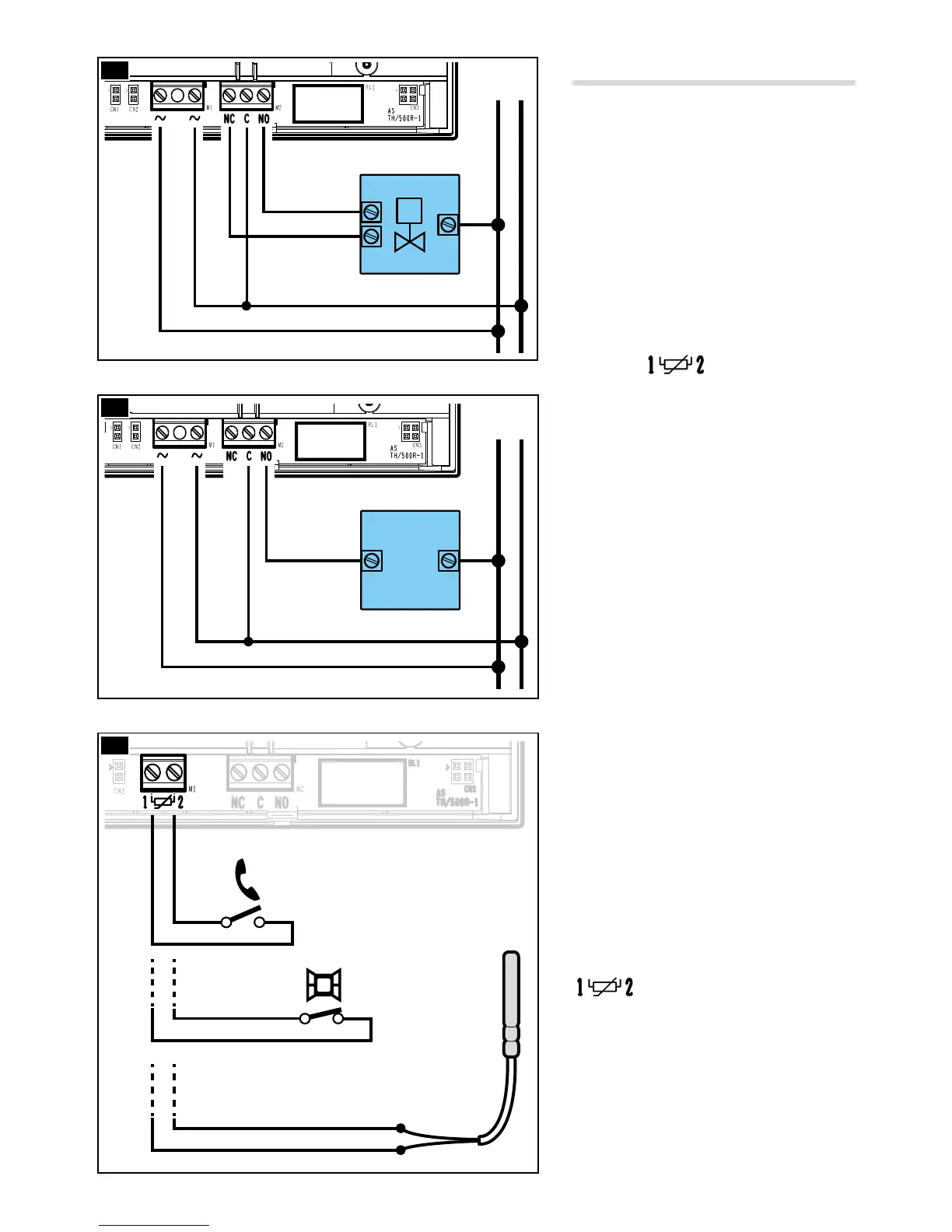

Le figure D e E sono riferite al
cronotermostato alimentato da rete
ma sono valide anche per la versione
alimentata da pile, limitatamente alla
parte dei contatti relè.
La gura F illustra i possibili usi dei
morsetti
presenti solo sul
modello alimentato da pile.
① Collegamento per attivazione da
remoto (distanza massima 20 metri),
② Collegamento per contatto magnetico
(distanza massima 20 metri),
③ Collegamento a sonda remota
(OH/STI, OH/STE, distanza massima
10 metri),
LEGENDA
Conduttori di alimentazione da rete
N = neutro – L = fase
Contatti del relé
NC = contatto normalmente chiuso
C = comune
NO = contatto normalmente aperto
Carichi
U1 = bruciatore, pompa di circolazione,
elettrovalvola, ecc.
U2 = valvola motorizzata
Ingressi per comando remoto
(solo su modello a pile)
NOTA. Prima di procedere al collegamen
-
to, fare riferimento alla documentazione
tecnica del dispositivo da comandare.
VALVOLA
CARICO
U1
APERTA
CHIUSA
U2
