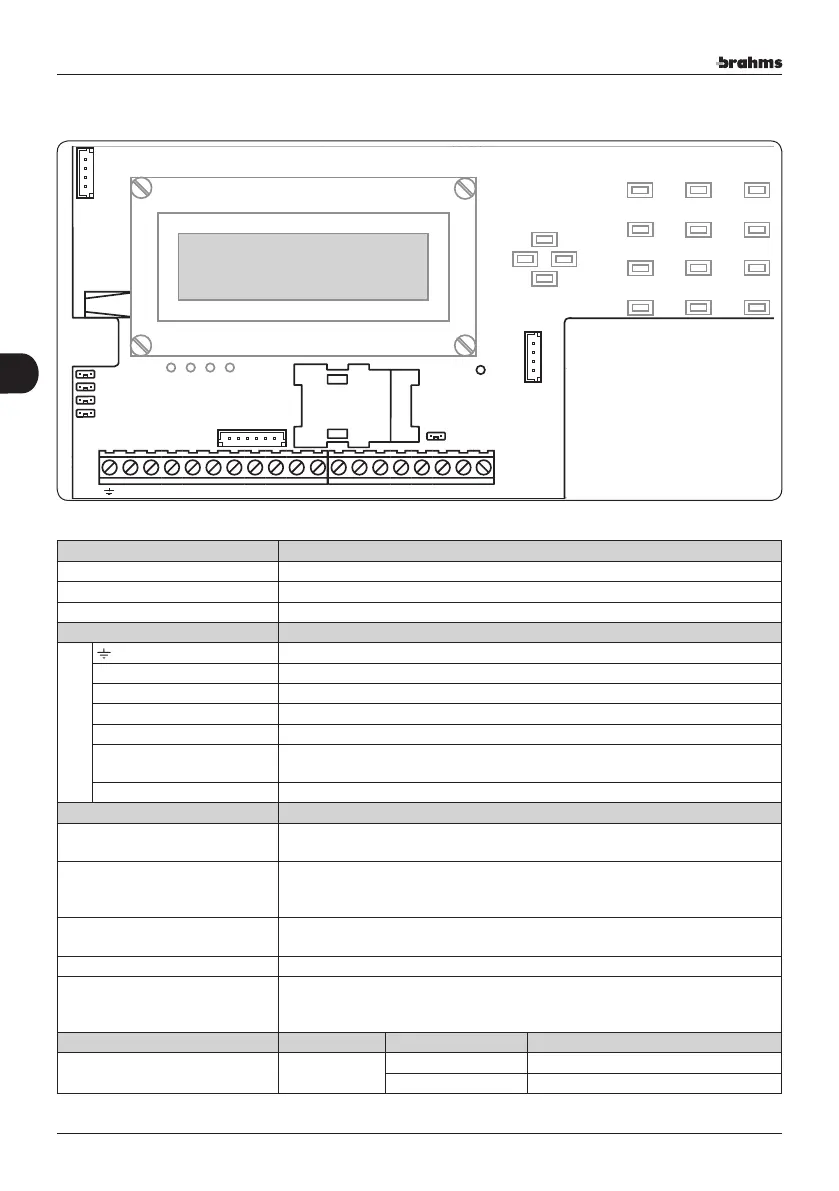

DESCRIZIONE DELLA SCHEDA ELETTRONICA
CONNETTORI SIGNIFICATO
CN6 Connettore seriale per il collegamento del PC
CN2 Connettore opzionale di ascolto locale
CN1 Connettore modulo opzionale uscite relè
MORSETTI SIGNIFICATO
M1
Terra funzionale (miglior schermatura da disturbi e interferenze)
+ 12V – Alimentazione dispositivo 11÷14 Vcc
NC, C, NO Uscita guasto
+, – Alimentazione ausiliaria protetta per dispositivi esterni 11÷14 Vcc 40 mA
01, 02, 03, 04 Uscite (Open Collector)
RST L’ingresso di Reset (RST) consente il blocco del ciclo di chiamate. Assume anche la
funzione di ingresso di comando per l’inserimento/disinserimento del combinatore.
I1, I2, I3, I4 Ingressi
JUMPER SIGNIFICATO
SW22 (inserito) Abilitazione/Disabilitazione Tamper.
Se aperto Tamper abilitati.
SW21 (inserito) Protezione della programmazione da remoto.
Se aperto programmazione e comandi da remoto saranno accettati solo dagli
utenti in rubrica.
SW20 (inserito) Ripristino programmazione di default.
Se aperto ripristina la programmazione di default
SW19 (inserito) Aggiornamento tecnico (Non Rimuovere)
SW25 (inserito) Rimozione/Inserimento della SIM-CARD.
Se disinserito permette la Rimozione/Inserimento della SIM-CARD a combinatore
alimentato
LED COLORE STATO SIGNIFICATO
DL1 Rosso
Lampeggiante Comunicazione con rete GSM OK
Fisso o Spento Non c’è comunicazione con la rete GSM
1
B
1 Slot per l’inserimento della SIM-CARD B Tamper
CN6
+ – NC 12 V C NO + 01 02 03 04 RST – I1 – I2 I3 – I4
+ I
SPK
I +
MIC
CN2
SW2
SW1
SW4
SW3
SW5
SW6
SW7
SW8
SW9
SW10
SW11
SW12
SW13
SW14
SW15
SW16
M1
CN1
SW22
SW21
SW20
SW19
SW25
SW23
LOCK
DL1
8
Manuale Installatore-Descrizione della Scheda Elettronica
