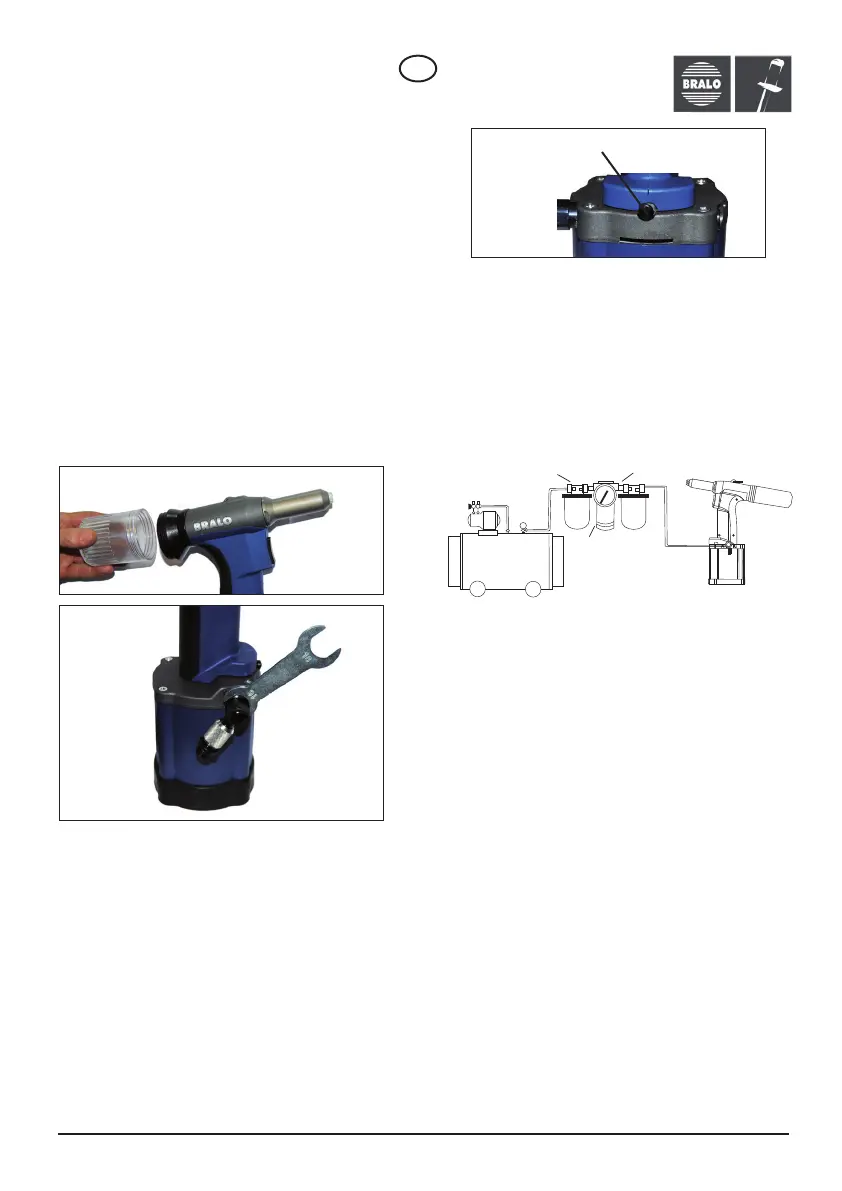

PRÉPARATION ET FONCTIONNEMENT
DE LA RIVETEUSE
SOUPAPE DE RÉGLAGE DE L’ASPIRATION
www.bralo.com
1. Visser le bol de récupération de tiges sur la
riveteuse (figure A).
2. Insérer le raccord d'entrée d'air (figure B).
3. Visser le tuyau au raccord d'entrée d'air.
4. Raccorder le tuyau à l'alimentation en air.
Veiller à ce que la pression de service soit compri-
se entre 6 et 7 bar.
5. Mettre le nez de pose approprié.
6. Insérer le rivet dans l'application en veillant à ce
que la tête du rivet soit perpendiculaire.
Attention : ne pas maintenir le rivet avec les
doigts!
7. Appuyer sur la gâchette. Vérifier que la tige est
bien expulsée vers le bol de récupération des
tiges.
Si la mise à vide est nécessaire, tourner vers la
droite ou vers la gauche pour régler le débit
souhaité (figure C). La tige est automatiquement
aspirée dans le bol de récupération des tiges par
dépression.
Si vous décidez de travailler sans aspiration, la
tige cassée sera transportée par gravité vers le bol
de récupération.
NOTE IMPORTANTE : faire attention à ne pas
dévisser complètement la soupape, cela pourrait
occasionner la perte de la pièce. Il faut compter 4
tours entre la fermeture complète et l'ouverture
complète de la soupape.
RÉGULATEUR DE PRESSION
Cette machine est conçue pour fonctionner avec
une alimentation en air comprimé. Il est néces-
saire d'utiliser un régulateur de pression d'air.
Cela permet d’accroître la durée de vie de la
machine et de réduire au maximum ses dysfonc-
tionnements. Veiller à ce que l'alimentation en air
comprimé soit sèche et propre, l'humidité et les
impuretés pouvant endommager la machine.
MAINTENANCE
Les mâchoires doivent être nettoyées toutes les
5 000 poses de rivets. Le nettoyage, en éliminant
les impuretés ou les débris de métal provenant du
revêtement galvanisé des tiges ayant pu s’être
déposé dans les mâchoires, permet de prolonger
leur durée de vie.
Il convient d’envisager de remplacer les mâchoires
toutes les 100 000 poses de rivets environ, ou
lorsque celles-ci ne se resserrent plus correctement
sur la tige du rivet.
REMPLACEMENT DES MÂCHOIRES
1. Couper l’alimentation en air.
2. Dévisser le porte-nez et la partie conique du
porte-mâchoires avec les clés nº 72 et nº 73
(figure D).
3. Retirer les mâchoires (figure E).
4. Placer les nouvelles mâchoires dans la partie
conique du porte-mâchoires (figure F) et revisser la
partie conique (figure G). Pour une meilleure
performance de la machine, il est recommandé de
lubrifier les mâchoires en versant quelques gouttes
d’huile dans le nez.
5. Ajuster le porte-mâchoires avec la clé, à 57 mm
pour les BNT 1,3 et 4 et à 66 mm pour les BNT 2
et 5 (figure H).
FR
figure A
figure B
figure C
soupape
Filtre à air
Graisseur
Compresseur
d’air
Régulateur
de pression
