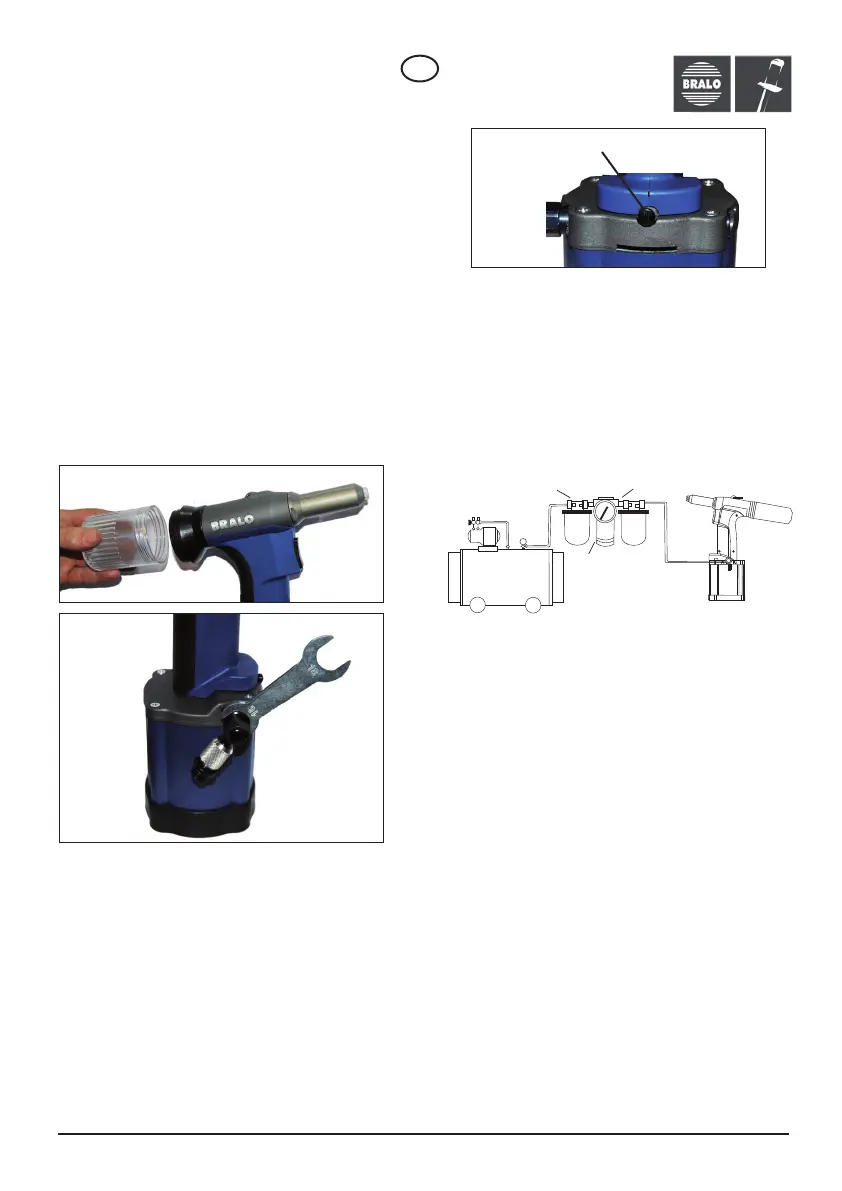

PREPARAÇÃO E FUNCIONAMENTO
DA REBITADORA
VÁLVULA DE REGULAÇÃO DE ASPIRAÇÃO
www.bralo.com
1. Enrosque o recipiente de pregos na rebitadora
(figura A).
2. Coloque o acoplamento de entrada de ar
(figura B).
3. Enrosque a mangueira ao acoplamento de
entrada de ar.
4. Ligue a mangueira ao abastecimento de ar.
Lembre-se de que a pressão de trabalho deve
oscilar entre 6 e 7 bar!
5. Coloque a boquilha correspondente.
6. Introduza o rebite na aplicação, ficando a
cabeça do rebite perpendicular.
Não segurar o rebite com os dedos!
7. Aperte o gatilho. Assegure-se de que o prego é
expulso para o tubo de recolha de pregos.
SUBSTITUIÇÃO DE MORDENTES
1. Corte a alimentação de ar.
2. Desenrosque o porta-boquilhas e a parte
cónica do porta-mordentes utilizando as chaves
n.º 72 e n.º 73 (figura D).
3. Retire os mordentes (figura E).
4. Coloque os mordentes novos na parte cónica
do porta-mordentes (figura F) e enrosque a parte
cónica de novo (figura G). É recomendável
manter os mordentes lubrificados para que a
máquina funcione da melhor forma, sendo
suficiente deitar umas gotas pela boquilha.
5. Ajuste o porta-mordentes com a chave. Nas
BNT 1, 3 e 4 a 57 mm e nas BNT 2 e 5 a 66 mm
(figura H).
Se for necessária aspiração de ar, rode para a
direita ou para a esquerda, para regular o caudal
desejado (figura C). O sistema de aspiração
expulsa o prego automaticamente para o tubo de
recolha de pregos.
Caso se decida trabalhar sem aspiração, o prego
cortado será transportado para o colector por
gravidade.
NOTA IMPORTANTE: cuidado, não desenroscar
completamente, dado que isso implica a perda
da peça. Do fecho total à abertura total são 4
voltas.
REGULADOR DE PRESSÃO
Esta máquina foi desenhada para operar com
um alimentador de ar comprimido. É necessário
utilizar um regulador de pressão de ar, o que
assegura uma longa vida à máquina e reduz ao
máximo o mau funcionamento da mesma.
Assegure-se de que a alimentação de ar compri-
mido está seca e limpa; a humidade e as impure-
zas podem ocasionar avarias na máquina.
MANUTENÇÃO
Efectuar uma limpeza dos mordentes a cada
5.000 rebites. A limpeza prolonga a sua duração,
dado que pode existir sujidade ou partículas
metálicas procedentes do revestimento galvânico
dos pregos.
Deve-se considerar uma substituição dos morden-
tes a cada 100.000 rebites, aproximadamente,
ou quando a preensão dos mesmos sobre o prego
do rebite não seja a correcta.
PT
figura A
figura B
figura C
válvula
Filtro de ar
Lubrificador
Regulador
de pressão
Compressor
de ar
