PREPARACIÓN Y FUNCIONAMIENTO
VÁLVULA DE REGULACIÓN DE ASPIRACIÓN
www.bralo.com
1. Enrosque el contenedor de vástagos en la
remachadora (figura A).
2. Inserte el racor de entrada de aire (figura B).
3. Enrosque la manguera al racor de entrada de
aire.
4. Conecte la manguera al suministro de aire.
¡Recuerde que la presión de trabajo debe oscilar
entre 6 y 7 bares!
5. Coloque la boquilla correspondiente.
6. Introduzca el remache en la aplicación
quedando la cabeza del remache perpendicular.
¡No sujetar el remache con los dedos!
7. Apriete el gatillo. Asegúrese de que el vástago
sea expulsado al tubo recoge vástagos.
CAMBIO DE MORDAZAS
1. Corte la alimentación de aire.
2. Desenrosque el portaboquillas y la parte
cónica del portamordazas usando las llaves nº 72
y nº 73 (figura D).
3. Saque las mordazas (figura E)
4. Coloque las nuevas mordazas en la parte
cónica del portamordazas (figura F) y rosque la
parte cónica de nuevo (figura G). Se recomienda
tener lubricadas las mordazas para el mejor
funcionamiento de la máquina, es suficiente
echar unas gotas por la boquilla.
5. Ajuste el portaboquillas con la llave. Las BNT 1,3
y 4 a 57 mm y, las BNT 2 y 5 a 66 mm (figura H).
Si se requiere aspiración de aire, gire a derecha o
izquierda para regular el caudal deseado (figura
C). El sistema de aspiración expulsa automática-
mente el vástago al tubo recoge vástagos.
Si se decide trabajar sin aspiración el vástago
cortado se transportará al colector por gravedad.
NOTA IMPORTANTE: cuidado, no desenroscar
del todo, conllevaría la pérdida de la pieza. Del
cierre total a la apertura total son 4 vueltas.
REGULADOR DE PRESIÓN
Esta máquina está diseñada para operar con un
suministrador de aire comprimido. Es necesario
utilizar un regulador de presión de aire, esto
asegura una larga vida a la máquina y reduce al
máximo el mal funcionamiento de la misma.
Asegúrese de que la alimentación de aire
comprimido esté seca y limpia; la humedad y las
impurezas pueden ocasionar averías en la
máquina.
MANTENIMIENTO
Realizar una limpieza de las mordazas cada 5.000
remaches. La limpieza prolonga su duración, ya
que puede tener suciedad o partículas metálicas
procedentes del recubrimiento galvánico de los
vástagos.
Debemos considerar una sustitución de las
mordazas cada 100.000 remaches aproximada-
mente, o cuando el agarre de las mismas sobre el
vástago del remache no sea correcto.
ES

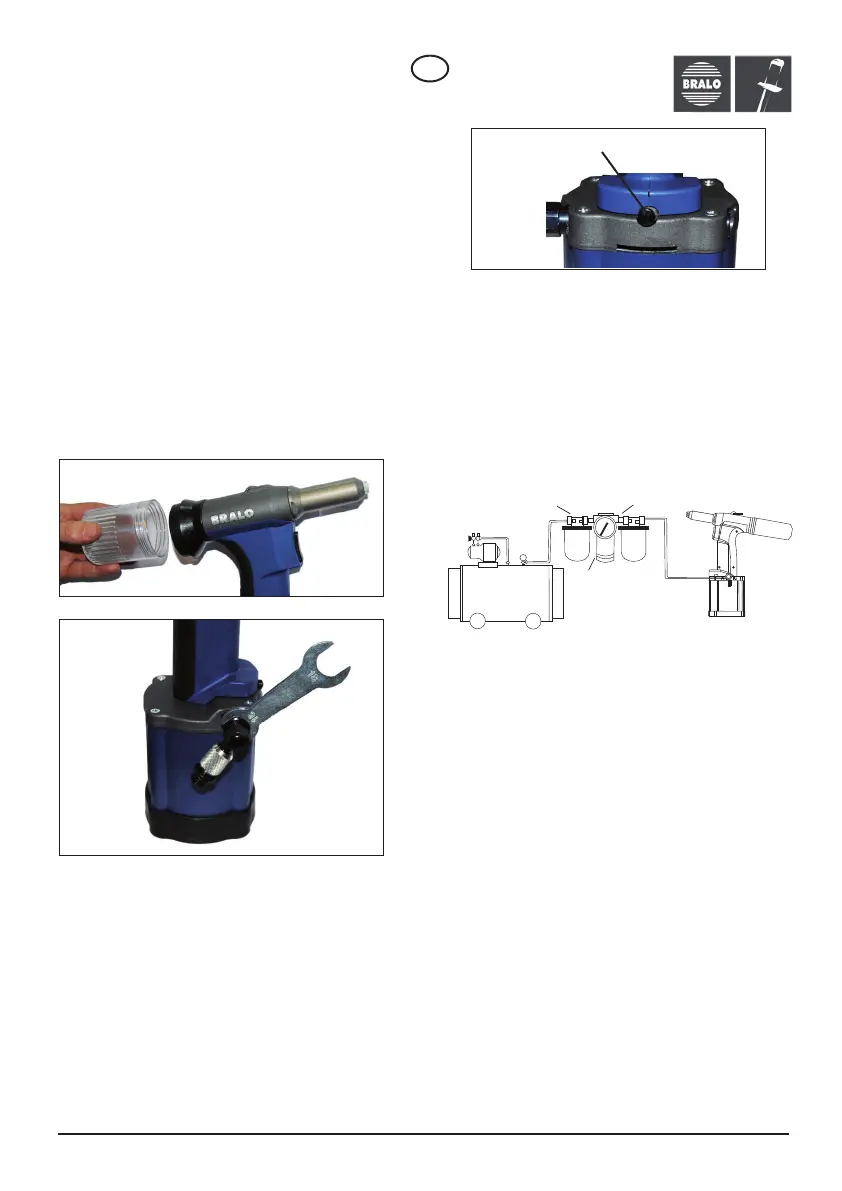

figura A
figura B
figura C
válvula
A
C
Compresor
de aire
Filtro de aire
Engrasador
Regulador
depresión
