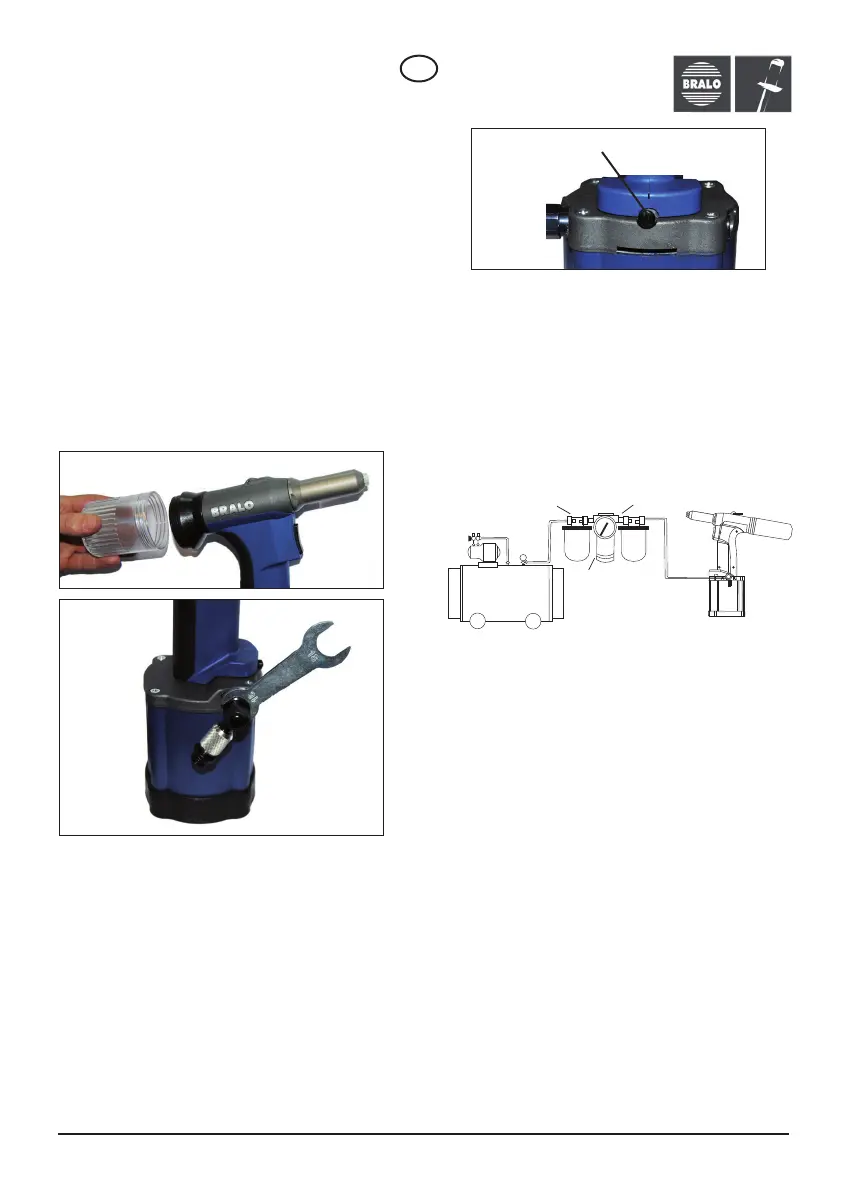

PŘÍPRAVA A PROVOZ NÝTOVACÍCH KLEŠTÍ
REGULAČNÍ VENTIL SACÍ
www.bralo.com
1. Našroubujte nádobu na trny na nýtovací kleště
(obrázek A).
2. Našroubujte hrdlo přívodu vzduchu (obrázek B).
3. Našroubujte hadici na hrdlo přívodu vzduchu.
4. Napojte hadici na přívod vzduchu.
Pamatujte, že provozní tlak se musí pohybovat mezi
6 a 7 bary!
5. Nasaďte příslušnou násadku.
6. Zasuňte nýt do aplikace tak, aby hlava nýtu
zůstala kolmo.
Nepřidržujte nýt prsty!
7. Stiskněte spoušť. Ujistěte se, že trn byl přesunut
do sběrné nádoby trnů.
Pokud je zapotřebí přisávání vzduchu, otočte
doprava nebo doleva pro nastavení požadovaného
průtoku (obrázek C). Sací systém automaticky
přesune trn do sběrné trubice trnů.
Pokud se rozhodnete pracovat bez přisávání,
vypadne trn ven násadkou, nebo po otočení pistole
do sběrače trnů gravitačně.
DŮLEŽITÁ POZNÁMKA: Pozor, nevyšroubovat
celé, mohlo by dojít ke ztrátě součástky. Z pozice
úplného uzavření do pozice úplného otevření to
jsou 4 otáčky.
REGULÁTOR TLAKU
Toto zařízení bylo navrženo pro provoz s přívodem
stlačeného vzduchu. Je nezbytné použít regulátor
tlaku vzduchu, což zajišťuje dlouhou životnost
zařízení a snižuje na maximum jeho poruchy.
Ujistěte se, že přívod stlačeného vzduchu je suchý a
čistý, vlhkost a nečistoty mohou způsobit poruchy
zařízení.
ÚDRŽBA
Vyčistit čelisti po každých 5.000 nýtech. Čištění
prodlužuje jejich životnost vzhledem k tomu, že
mohou obsahovat nečistoty nebo kovové částice
pocházející z galvanického pokovení trnů.
Je nutné zvážit výměnu čelistí přibližně každých
100.000 nýtů, nebo pokud jsou viditelně opotřebo-
vané.
VÝMĚNA ČELISTÍ
1. Přerušte přívod vzduchu.
2. Odšroubujte držák násadek a kuželovitou část
držáku čelistí pomocí klíčů č. 72 a č. 73 (obrázek D).
3. Vyjměte čelisti (obrázek E)
4. Umístěte nové čelisti do kuželovité části držáku
čelisti (obrázek F) a našroubujte zpět kuželovitou
část (obrázek G). Pro optimální chod zařízení se
doporučuje mít čelisti namazané, stačí přidat pár
kapek oleje do nástavce.
5. Dotáhněte držák čelisti klíčem. BNT 1,3 a 4 až 57
mm a BNT 2 a 5 až 66 mm (obrázek H).
CZ
obrázek A
obrázek B
obrázek C
regulační ventil
Vzduchový filtr
Maznice
Regulátor
tlaku
Vzduchový
kompresor
