PREPARAZIONE E FUNZIONAMENTO
DELLA RIVETTATRICE
VALVOLA DI REGOLAZIONE ASPIRAZIONE
www.bralo.com

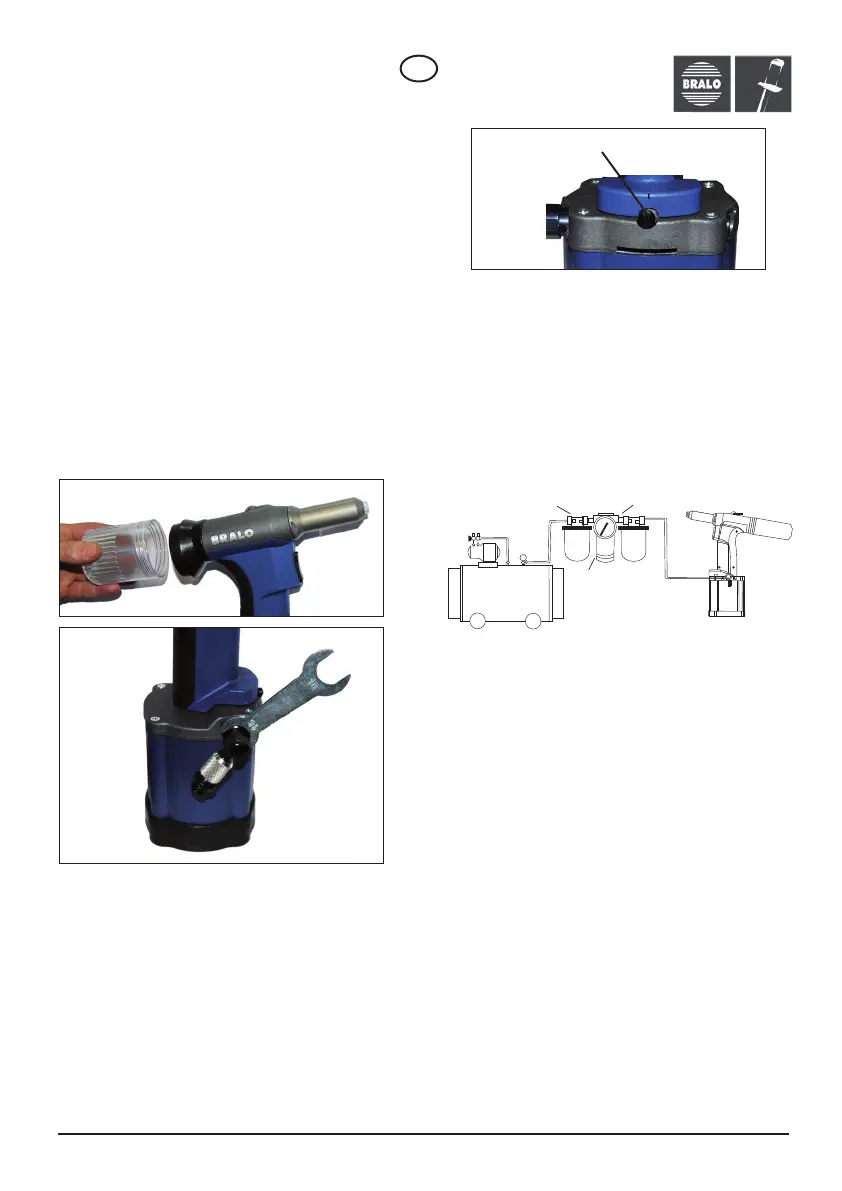

1. Avvitare il portamandrini sulla rivettatrice
(figura A).
2. Inserire il raccordo di ingresso d'aria (figura B).
3. Avvitare il tubo flessibile al raccordo di ingresso
d'aria.
4. Collegare il tubo flessibile all'alimentazione
d'aria.
Tenere presente che la pressione di lavoro deve
oscillare tra 6 e 7 bar!
5. Montare l'ugello corrispondente.
6. Inserire il rivetto nell'applicazione in modo che
la testa del rivetto sia perpendicolare.
Non stringere il rivetto con le dita!
7. Premere il grilletto. Accertarsi che il chiodo sia
espulso nel tubo di raccolta mandrini.
Se si necessita di aspirazione d'aria, ruotare a
destra o a sinistra per regolare la portata deside-
rata (figura C). Il sistema di aspirazione espelle
automaticamente il mandrino nel tubo di raccolta.
Se si decide di lavorare senza aspirazione, il
mandrino tagliato sarà trasportato nel contenitore
di raccolta per gravità.
NOTA IMPORTANTE: attenzione, non svitare
completamente, poiché ciò comporterebbe la
perdita del pezzo. Dalla posizione di chiusura
totale a quella di apertura totale occorrono 4 giri.
REGOLATORE DI PRESSIONE
Questa macchina è progettata per operare con
un alimentatore di aria compressa. Occorre
utilizzare un regolatore di pressione aria: ciò
prolunga la vita utile della macchina e riduce al
minimo il rischio di malfunzionamento della
stessa. Accertarsi che l'alimentazione di aria
compressa sia asciutta e pulita; umidità e impuri-
tà possono causare guasti alla macchina.
MANUTENZIONE
Procedere alla pulizia delle ganasce ogni 5.000
rivetti. La pulizia ne prolunga la durata, poiché
possono essere ricoperte da sporcizia o particelle
metalliche provenienti dal rivestimento galvanico
dei mandrini.
Si deve valutare una sostituzione delle ganasce
all'incirca ogni 100.000 rivetti o quando la presa
delle stesse sul mandrino non è corretta.
SOSTITUZIONE DELLE GANASCE
1. Chiudere l'alimentazione d'aria.
2. Svitare il portaugelli e la parte conica del porta
ganasce utilizzando le chiavi n. 72 e n. 73
(figura D).
3. Estrarre le ganasce (figura E).
4. Installare le nuove ganasce nella parte conica
del porta ganasce (figura F) e riavvitare la parte
conica (figura G). Si raccomanda di tenere
lubrificate le ganasce per un funzionamento
ottimale della macchina: è sufficiente applicare
alcune gocce attraverso l'ugello.
5. Regolare il porta ganasce con la chiave. Le
rivettatrici BNT 1, 3 e 4 a 57 mm; le rivettatrici BNT
2 e 5 a 66 mm (figura H).
IT
figura A
figura B
figura C
valvola
Filtro dell'aria
Ingrassatore
Regolatore
di pressione
Compressore
d'aria
