9
EXIGENCES SPÉCIALES POUR MAISON MOBILE
AVERTISSEMENT : N’INSTALLEZ PAS LE POÊLE DANS UNE CHAMBRE.
REMARQUE : L’installation en maison mobile doit se faire en conformité avec la norme de sécurité pour maisons
préfabriquées (HUD), CFR 3200, Partie 24.
Pour une installation dans une maison mobile, une source extérieure d’air de combustion doit être utilisée (Voyez
“FOURNITURE D’AIR DE COMBUSTION”).
Le unité de Breckwell doit être électriquement relié à la terre via le châssis en acier de la maison mobile avec
un l de cuivre calibre 8, en utilisant une rondelle crantée ou éventail pour pénétrer la peinture ou le revêtement
protecteur et assurer la liaison de terre. Le Breckwell unité doit être solidement xé au plancher de la maison
mobile par deux trous à l’arrière du poêle, en utilisant deux tirefond de 1/4” sufsamment longs pour traverser à la
fois une plaque d’âtre, s’il ya lieu, et le plancher de la maison (Voyez la gure 11). Référez-vous à “VENTILATION”
pour les congurations correctes d’évacuation.
ATTENTION : IL FAUT PRÉSERVER L’INTÉGRITÉ STRUCTURELLE DE LA MAISON PRÉFABRIQUÉE (PLANCHER, CLOISONS,
PLAFOND/TOIT).
FONCTIONNEMENT
Bolt Hole
Bolt Hole
FIGURE 11
Trou de boulon
Trou de boulon
8
E. INSTALLATION AU TRAVERS DU CÔTÉ D’UNE CHEMINÉE
EN MAÇONNERIE
REMARQUE : Suivez les instructions du fabricant de la
cheminée à ventilation en L.
1. Positionnez le poêle en respectant les écartements
montrés en gure Marquez le centre du trou le
tuyau doit pénétrer la cheminée en maçonnerie.
2. Il peut être nécessaire de casser la maçonnerie
autour de l’emplacement du marquage central
pour le tuyau. Faites un trou de 4” de diamètre pour
un tuyau de 3”, et un trou de 5” pour un tuyau de 4”.
3. Mesurez et construisez une plaque sommitale de
cheminée. Découpez des trous pour le tuyau de
cheminée, et s’il y a lieu pour le tuyau d’air extérieur.
4. Installez le té en bas sur le système de tuyau vertical,
et abaissez-le dans la cheminée jusqu’à ce que sa
branche centrale soit au niveau du centre du trou
dans la maçonnerie, comme c’est montré en gure
10.
5. Installez et scellez la plaque sommitale de l’étape 3
avec du mastic ne durcissant pas. Glissez la mitre sur
le tuyau, et tout en maintenant le tuyau à la bonne
hauteur, xez-la avec au moins trois vis de tôlerie en
acier inox de 1/4”. Scellez tous les joints et raccords
autour de la mitre.
6. Branchez le tuyau horizontal en le poussant au
travers du trou dans la maçonnerie et en l’alignant
avec la branche centrale du té. Poussez ce tuyau
dans le té en le tournant pour le verrouiller dedans.
7. Si vous le souhaitez, une fois que ce tuyau horizontal
est en place, l’espace entre tuyau et maçonnerie
peut être comblé avec du mortier pour températures
élevées.
8. Installez le collier de parure. Une longueur de tuyau
réglable et un adaptateur peuvent être nécessaires
pour terminer le raccordement au poêle.
INSTALLATION ÉLECTRIQUE
Ce poêle est fourni avec un cordon d’alimentation
secteur de 1,8 m comportant une liaison de terre, qui
sort à son arrière.
Nous recommandons son branchement sur un
parasurtenseur de qualité lui-même branché sur une
prise secteur standard trois broches en 120 V/60Hz.
NE branchez PAS sur une prise avec disjoncteur sur
défaut de terre (GFCI). Des variations de tension
peuvent causer de sérieux problèmes de performance.
Le système électrique du Breckwell est conçu pour
du 120 V CA présentant moins de 5 % de variation.
Breckwell ne peut pas endosser de responsabilité
pour une performance médiocre ou des dommages
qui viendraient d’une tension inadéquate. En cas de
branchement sur une ancienne prise à deux broches il
faut tirer une liaison séparée sur une terre électrique de
bonne qualité (référez-vous pour cela à un électricien
qualié). Faites toujours passer le cordon d’alimentation
de telle façon qu’il n’entre pas en contact avec une
quelconque partie chaude du poêle

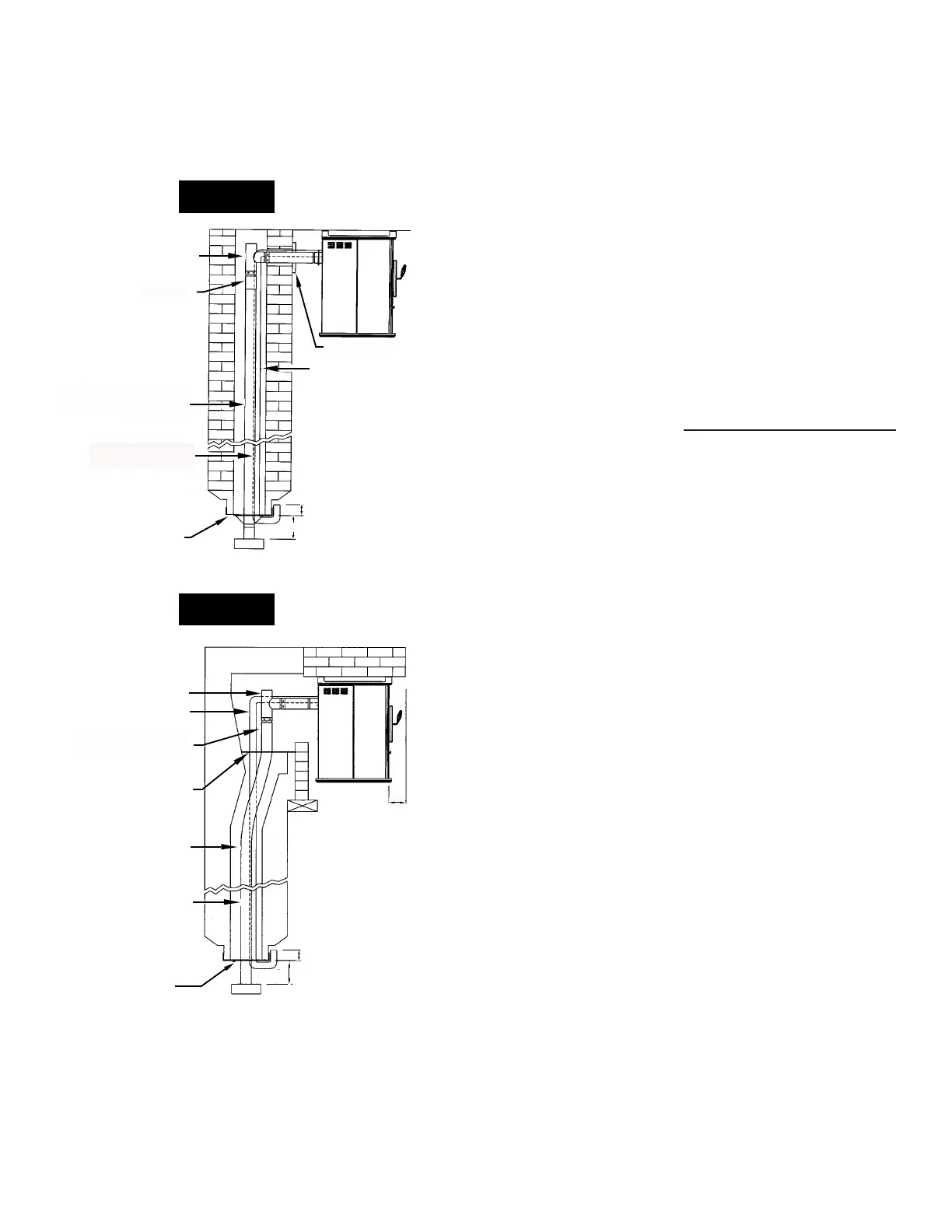

FIGURE 9
FIGURE 10
6”
3”
PLAQUE SOMMITALE
(SCELLÉE AU HAUT DE
CHEMINÉE AVEC DU MASTIC
NON-DURCISSANT)
REMARQUE :
SUIVEZ LES INSTRUCTIONS
D’INSTALLATION DE LA
CHEMINÉE MÉTALLIQUE
EXTENSION EN HAUT DE
CHEMINÉE NÉCESSAIRE
TUYAU RIGIDE OU FLEXIBLE EN ACIER
INOX À PAROI UNIQUE DE 3 OU 4”
6”
PLAQUE D’OBTURATION (SCELLÉE
AVEC DU MASTIC NE DURCISSANT PAS)
TUYAU FLEXIBLE EN ACIER INOX DE
3 OU 4”
AIR EXTÉRIEUR OPTIONNEL
TÉ DE NETTOYAGE (TYPE L)
ÂTRE
6”
3”
REMARQUE :
SUIVEZ LES INSTRUCTIONS
D’INSTALLATION DE LA
CHEMINÉE MÉTALLIQUE
EXTENSION EN HAUT DE
CHEMINÉE NÉCESSAIRE
L-VENT OR OPTIONAL
3 OR 4 INCH STAINLESS STEEL
SINGLE WALL PIPE OR FLEX PIPE.
AIR EXTÉRIEUR OPTIONNEL
COLLIER DE PARURE
ADAPTATEUR DE TUYAU
TÉ DE NETTOYAGE (TYPE L)
PLAQUE SOMMITALE
(SCELLÉE AU HAUT DE
CHEMINÉE AVEC DU MASTIC
NON-DURCISSANT)
INSTALLATION
