Brother BAS-342G - 4-6. Installing the gas spring

4. INSTALACIÓN
8
BAS-342G
4-6. Instalación del resorte de gas

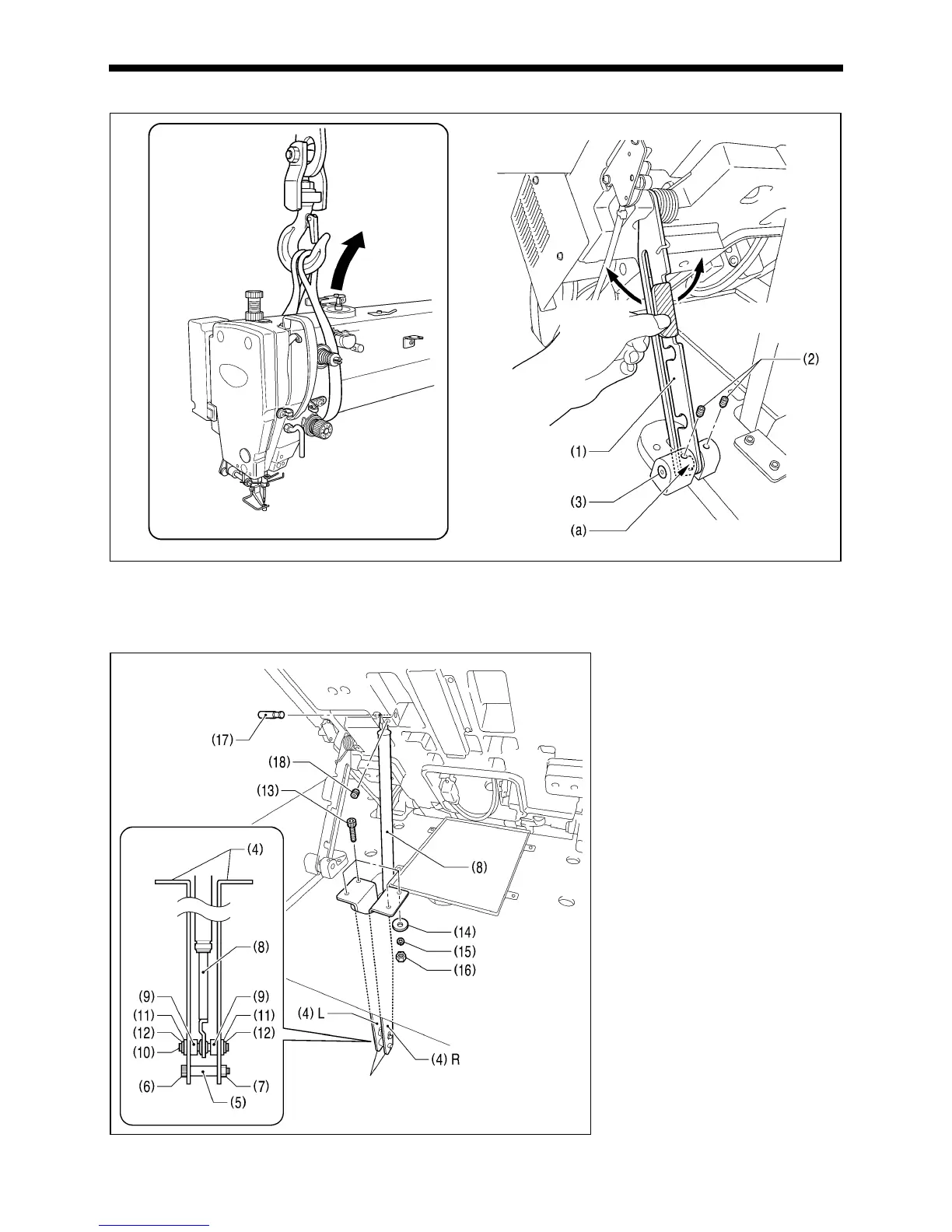

1. Incline la cabeza de la máquina, y luego asegure la palanca de soporte (1) en la posición de tope (a).
(
Consulte la sección "4-5. Inclinación hacia atrás y volver a la posición original la cabeza de la máquina".)
NOTA: Use equipo como una grúa o guinche para inclinar la cabeza de la máquina hacia atrás.
2. Apriete los dos tornillos de fijación (2) para asegurar el eje de palanca de soporte (3).
3. Instale el resorte de gas (8).
(4) Soportes de resorte de gas [L y R]
(5) Espaciador
(6) Perno
(7) Tuerca
(8) Resorte de gas
(9) Collares de eje [2 unidades]
(10) Eje de resorte de gas D
(11) Arandelas planas [2 unidades]
(12) Anillos de retención E [2 unidades]
(13) Pernos [4 unidades]
(14) Arandelas planas [4 unidades]
(15) Arandelas de resorte [4 unidades]
(16) Tuercas [4 unidades]
(17) Eje de resorte de gas U
(18) Tornillo de sujeción
*
Después de instalar el resorte de gas
(8), vuelva cuidadosamente la cabeza
de la máquina a su posición original.
(
Consulte la sección "4-5. Inclinación
hacia atrás y volver a la posición
original la cabeza de la máquina".)
3968
M
Desenganchando
el tope
Enganchando
el tope
Grúa o guinche
3969
M
Tenga en cuenta que la forma a la
izquierda y derecha es diferente.
