11. AJUSTES ESTANDARES
BAS-342G
59
11-9. Ajuste de la posición de la cuchilla móvil
1. Abra la cubierta superior e incline hacia atrás la cabeza de la máquina.
2. Gire la polea (1) a mano para bajar la barra de agujas a su posición más baja, y empuje el solenoide del cortahilos (2)
tanto como sea posible.
3. Con el collar (3) insertado en la ranura de la leva de cortahilos (4), gire la polea (1) a mano para ajustar la palanca de
transmisión (5) a la posición de marcha atrás (cuando el tirahilos (6) se encuentra cerca de su posición más baja).
4. Retire la tapa de caucho (7).
5. Afloje el perno (8).
6. Mueva la placa de conexión de cuchilla móvil (10) hacia atrás y adelante para ajustar de manera que la distancia desde el
agujero a la derecha de la placa de aguas al agujero en la cuchilla móvil (9) sea de 9,5 a 9,9 mm.
7. Después de apretar el perno (8), verifique otra vez la posición anterior.
5232Q 4039M

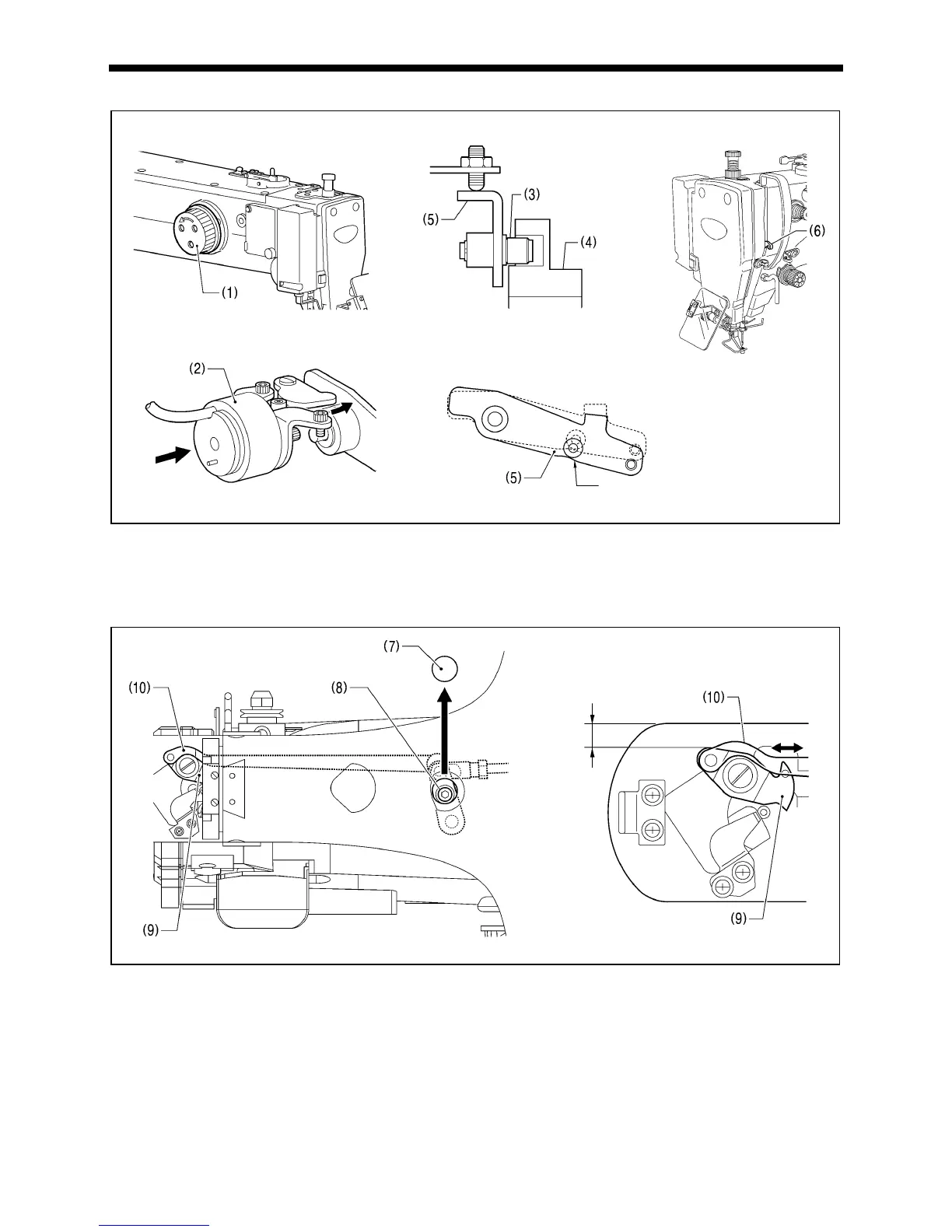

<Vista desde un lado de la leva del cortahilos>
5255Q
5233Q
Posición de marcha atrás
4004M
4040M
4041M
9,5 - 9,9mm
