4. INSTALACIÓN
9
BAS-342G

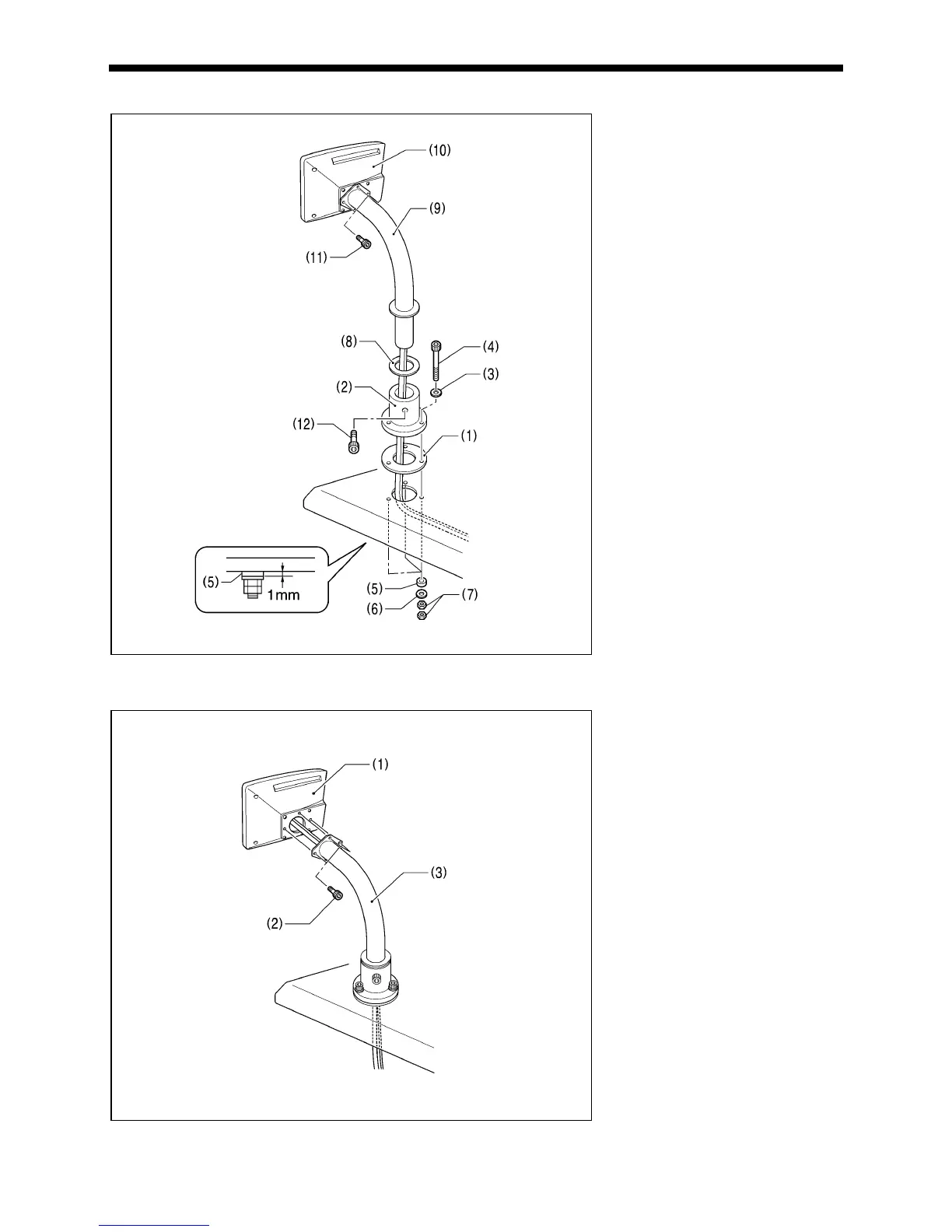

4-7. Instalación del panel de control [3]
(1) Almohadilla A
(2) Base del panel de control
(3) Arandelas planas (medianas)
[3 unidades]
(4) Pernos [3 unidades]
(5) Almohadillas B [3 unidades]
(6) Arandelas planas (grandes)
[3 unidades]
(7) Tuercas [6 unidades]
* Apriete hasta que el espesor de la
almohadilla B (5) sea
aproximadamente 1 mm.
(8) Asiento de caucho
(9) Soporte del panel de control
(10) Panel de control
* Pase los cables del panel de
control (10) a través del soporte
del panel de control (9) y debajo
de la mesa.
(11) Pernos [3 unidades]
(12) Perno
< Si la máquina de coser ya estuviera instalada en la mesa cuando ser entregada >
(1) Panel de control
(2) Pernos [3 unidades]
* Pase los cables del panel de
control (1) a través del soporte del
panel de control (3) y debajo de la
mesa.
