4. INSTALACIÓN
12
BAS-342G

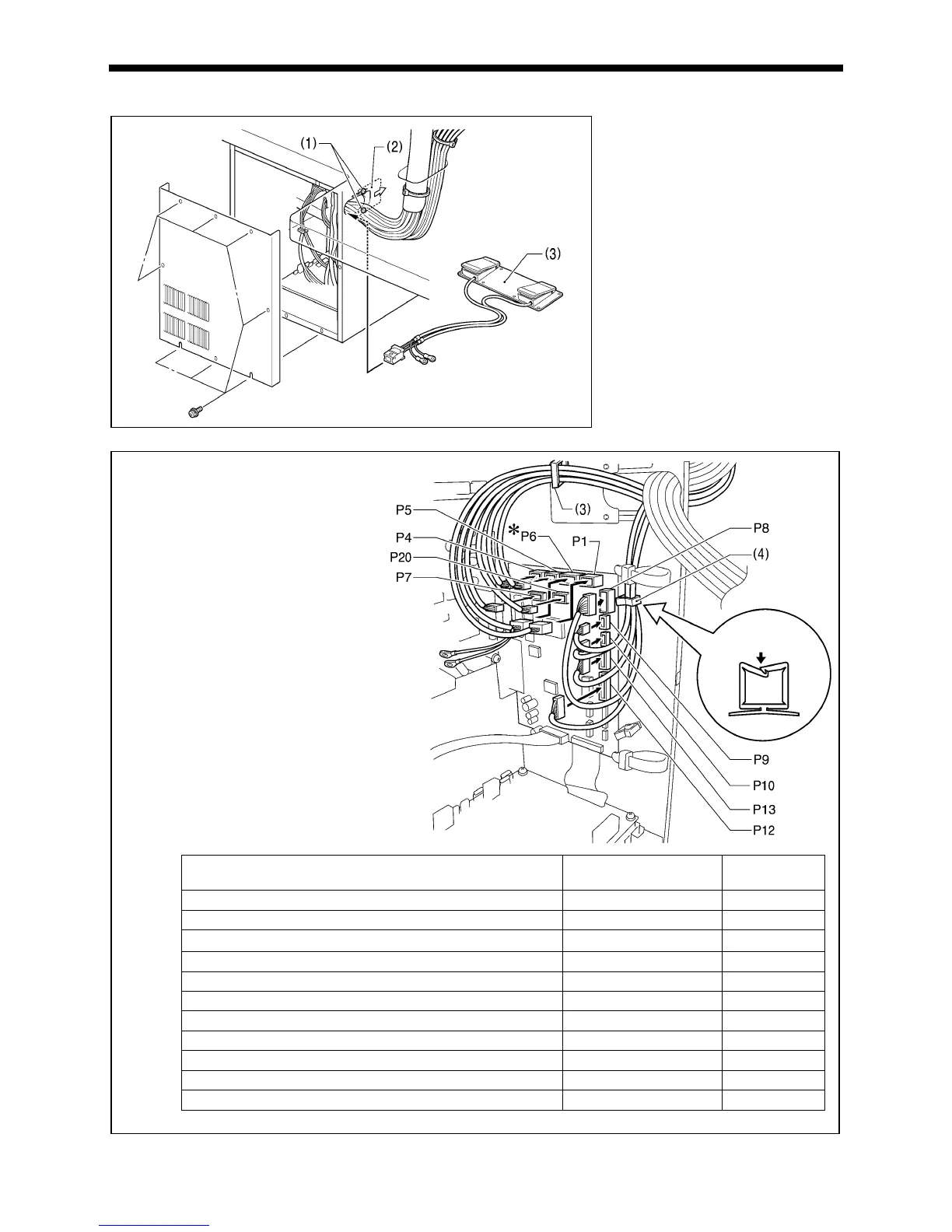

4-13. Conexión de los cables [8]
1. Desmonte la cubierta de la caja de
control.
2. Afloje los dos tornillos (1) y luego abra
la placa prensora de cables (2) en la
dirección de la flecha.
3. Pase el grupo de cables desde la
cabeza de la máquina por el agujero
en la mesa, y luego páselo por el
agujero en la caja de controles junto
con los siguientes cables.
• Interruptor de pie de dos pedales
(3)
• Panel de control (No pase los
cables a tierra por el agujero.)
• Conjunto de válvula solenoide
4. Enhebre el hilo superior del modo
mostrado en la siguiente ilustración.
<Tablero P.C. principal>
NOTA:
• Verifique que el conector está mirando
hacia el lado correcto, y luego insértelo
firmemente hasta que se trabe en su
lugar.
• Asegure los cables con los
sujetacables y abrazaderas de cables,
teniendo cuidado de no tirar del
conector.
* Asegurarse de realizar la conexión a tierra.
(Consulte la sección "4-14 Conexión del
cable a tierra.")
Conector
Ubicación de conexión
del tablero P.C. principal
Abrazadera de
cable
Codificador de motor de pulsos X de 5 clavijas blanco P20 (X-ENC) (3)
Codificador de motor de pulsos Y de 5 clavijas azul P4 (Y-ENC) (3)
Motor de pulsos de prensatelas intermitente 5 clavijas negro P5 (P-ENC) (3)
Interruptor de pie de 10 clavijas P6 (FOOT) (3)
Panel de control de 8 clavijas P1 (PANEL) (3)
Interruptor de seguridad 3 clavijas P9 (HEAD-SW) (4)
Conjunto de sensor de posición inicial de 12 clavijas P8 (SENSOR1) (4)
Interruptor STOP de 6 clavijas P13 (HEAD) (4)
Mazo de conductores de válvula de 12 clavijas P12 (AIR1) (4)
Mazo de conductores de programador de 8 clavijas P7 (PRG) (3)
Ventilador 6 clavijas P10 (SENSOR2) (4)
(Continúa en la página siguiente)
