11. AJUSTES ESTANDARES
BAS-342G
62

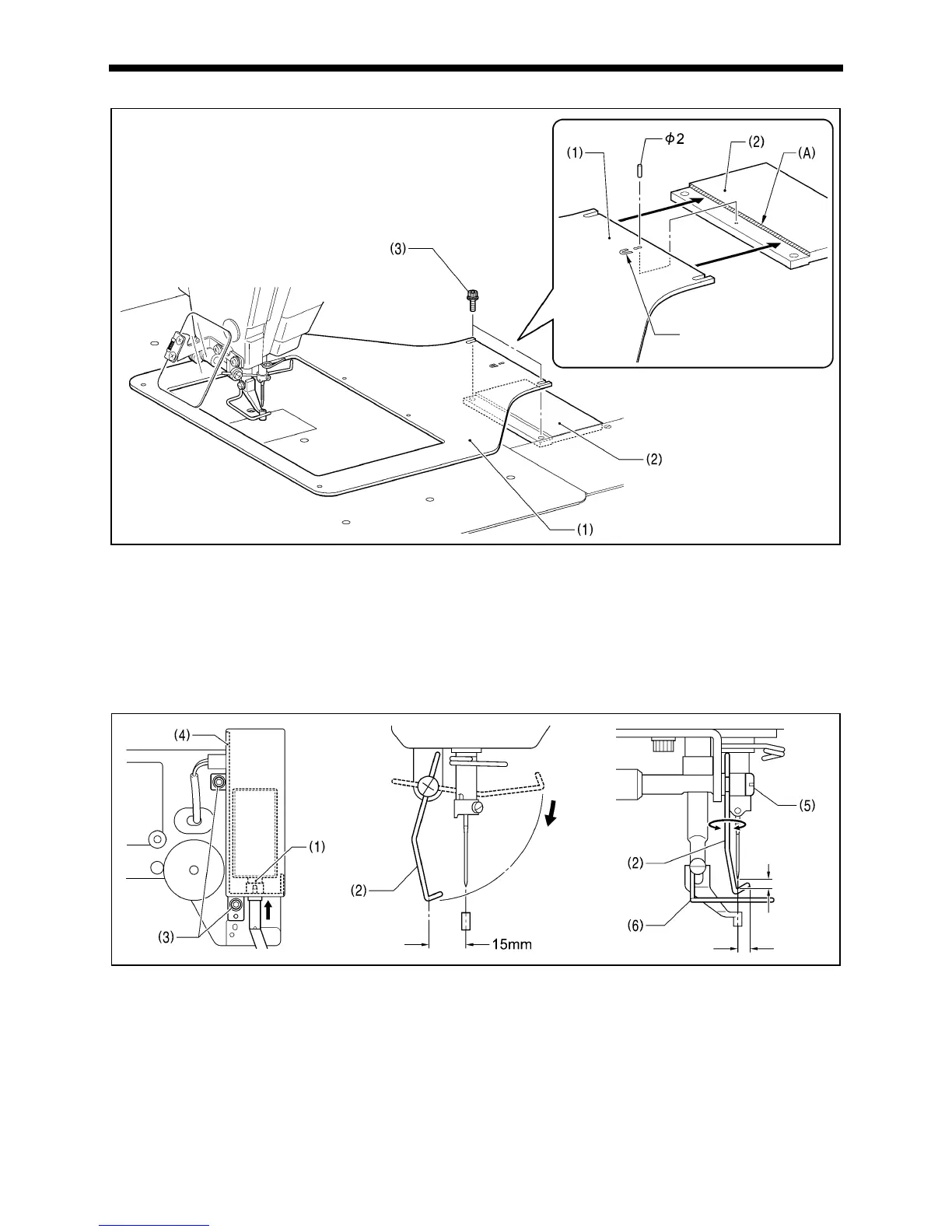

11-10-1. Instalación de la placa de alimentación
NOTA:
Instale la placa de alimentación de manera que la superficie con el índice quede hacia arriba.
Coloque el borde trasero de la placa de alimentación (1) contra la parte escalonada de la base de la placa Y (2) (sección
sombreada (A)) y use un pasador de diámetro de 2 mm (como una aguja) para alinear el agujero de la placa de
alimentación (1) con el agujero en la placa de base Y (2), luego apriete los dos pernos (3).
11-11. Ajustando el limpiahilos
1. Afloje los dos tornillos (3) y levante o baje la placa de ajuste de solenoide entero (4) para ajustar de manera que el
limpiahilos (2) se encuentre 15 mm delante del centro de la aguja cuando el émbolo (1) del solenoide del limpiahilos
realiza todo el recorrido.
2. Afloje el tornillo (5) y ajsute la posición del limpiahilos (2) de manera que la distancia del limpiahilos a la punta de la aguja
sea aproximadamente 2 mm y la punta del limpiahilos (2) sea aproximadamente 3 mm del centro de la aguja cuando el
limpiahilos (2) pasa por debajo de la aguja durante el funcionamiento.
NOTA:
Verifique que el limpiahilos (2) no toca el protector de dedos (6).
5007Q
4047M
