11. AJUSTES ESTANDARES
BAS-342G
64

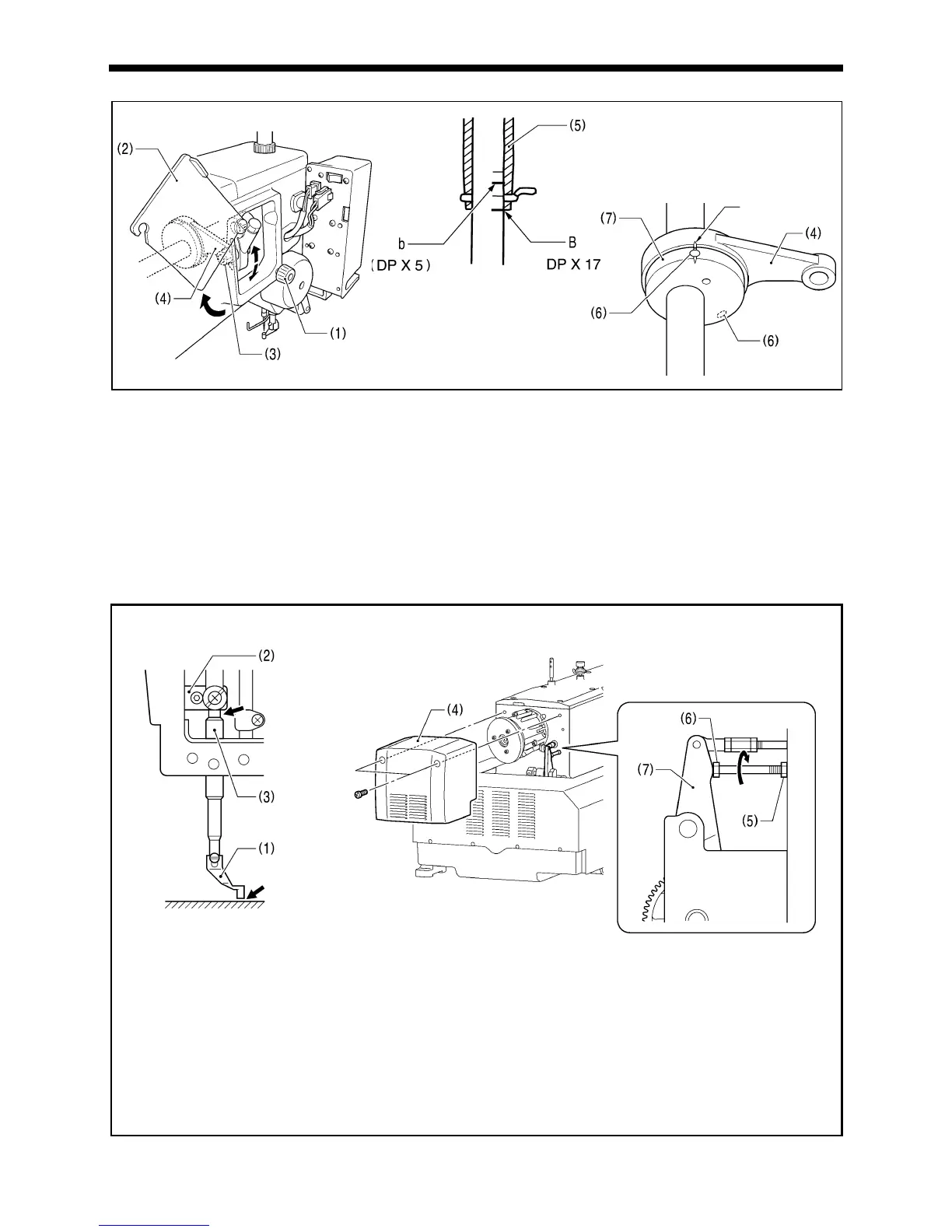

<Ajuste de posición de varilla de conexión de prensor de pasos>
1. Afloje el tornillo (1) y luego abra la cubierta (2).
2. Afloje la tuerca (3), y luego ajuste la posición de la varilla de conexión de prensor de pasos (4).
• Cuando la varilla de conexión de prensor de pasos (4) se levanta, el recorrido intermitente aumentará.
• Cuando la varilla de conexión de prensor de pasos (4) se baja, el recorrido intermitente disminuirá.
Luego, ajuste la sincronización de la barra de agujas y el prensatelas.
3. Gire la polea de la máquina para levantar la barra de agujas desde la posición inferior hasta que la línea de referencia
inferior en la barra de agujas (línea de referencia B) esté alineada con el borde inferior del buje de barra de agujas (5).
(Si usa una aguja DP x 5, alinee con la segunda línea de referencia desde arriba (línea de referencia b).)
4. Abra la cubierta superior y afloje los dos tornillos de ajuste (6).
5. Alinee los índices en la leva de prensor de pasos (7) y la varilla de conexión de prensor de pasos (4), y luego apriete los
tornillos de fijación (6).
Verifique lo siguiente después de cambiar el recorrido intermitente.
1. Con el prensatelas intermitente (1) bajo, gire la polea para mover el prensatelas intermitente (1) a su posición más
baja.
2. Verifique que el prensatelas (1) no toque la placa de agujas y que el prensor de barra prensora (2) no toque el buje
de la barra prensora (3).
<Si se están tocando>
Desmonte la cubierta del motor (4).
Afloje la tuerca (5) y luego gire el perno (6) hasta que esté presionando contra la palanca de transmisión intermitente (7),
y luego ajuste hasta que los dos puntos mencionados antes no se estén tocando.
5014Q
índice
5015Q
4050M
5016Q 4051M
Placa de agujas
