0911 - 45
deutsch

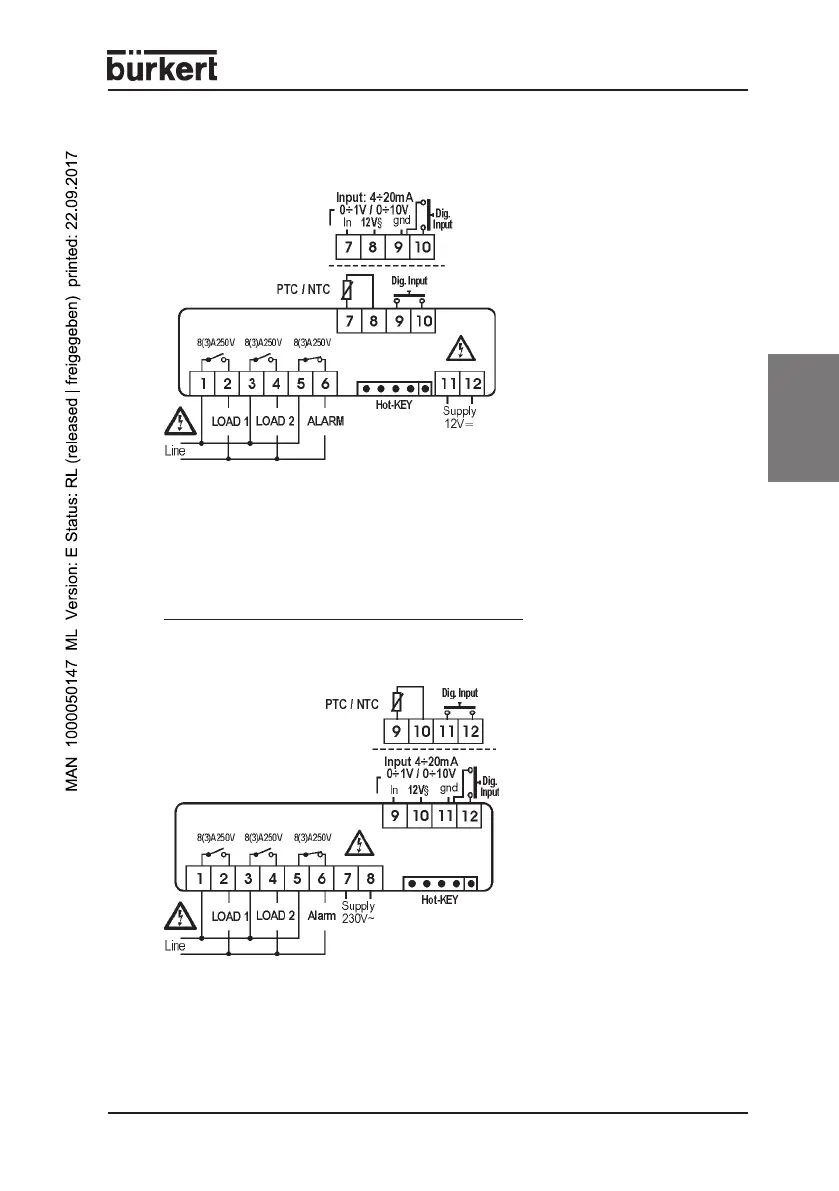

ANSCHLUSSBELEGUNG
12 V AC/DC oder 24 V AC/DC
Normsignaleingang: 0...1 V; 0...10 V = 7(+), 9(-)
4...20 mA = 7(+), 9(-)
Thermoelement J, K, S = 7(+) - 9(-)
Fühler: Pt100 = 7 - 9(8)
Spannungsversorgung: 24 V AC/DC = 11 - 12
230 V AC
Normsignaleingang: 0...1 V; 0...10 V = 9(+), 11(-)
4...20 mA = 9(+), 11(-)
Thermoelement J, K, S = 9(+) - 11(-)
Fühler: Pt100 = 9 - 11(10)
Spannungsversorgung: 230 V AC = 7 - 8
