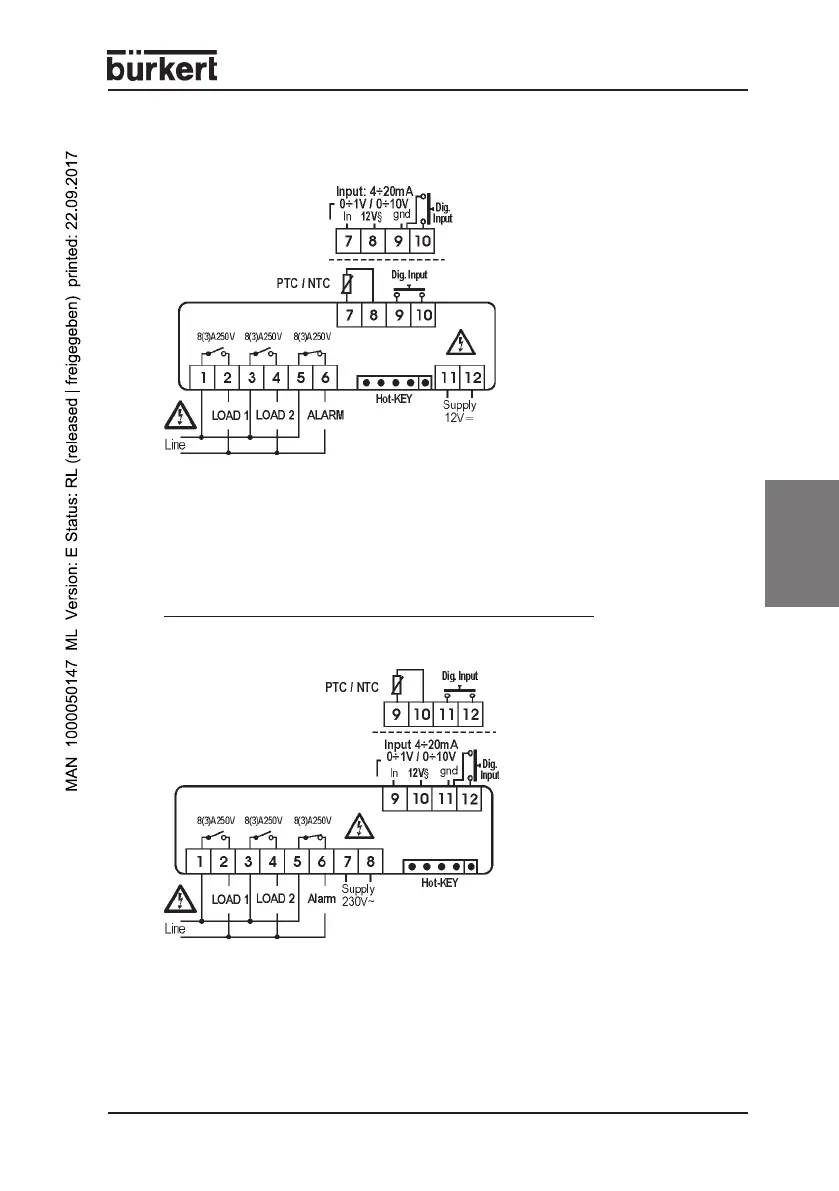

AFFECTATION DES BROCHES
12 V AC/DC ou 24 V AC/DC
Entrée de signaux normalisés 0...1 V; 0...10 V = 7(+), 9(-)
4...20 mA = 7(+), 9(-)
Thermoélément J, K, S = 7(+) - 9(-)
capteur: Pt100 = 7 - 9(8)
Alimentation en tension: 24 V AC/DC = 11 - 12
230 V AC
Entrée de signaux normalisés 0...1 V; 0...10 V = 9(+), 11(-)
4...20 mA = 9(+), 11(-)
Thermoélément J, K, S = 9(+) -11(-)
capteur: Pt100 = 9 -11(10)
Alimentation en tension: 230 V AC = 7 - 8
