buster LX - Elektrische Anlage

 Fiskars Boats, Inha Works Ltd 2010
14 (31)
5.8 Elektrische Anlage
Der Anschlussplan der elektrischen Anlage des Bootes ist in Anlage 3 dargestellt.
Der Hauptschalter und der Sicherungskasten befinden sich im Stauraum der
Hinterbank auf der linken Bootsseite. Der Stromkreis des Bootes ist geschlossen,
wenn der Schlüssel des Schalters im Uhrzeigersinn gedreht wurde und der Schlüssel
waagrecht ist. Bei senkrechtem Schlüssel ist der Stromkreis unterbrochen. Die
automatische Bilgepumpe ist unabhängig von der Stellung des Hauptschalters immer
betriebsbereit. Der Akku befindet sich im Technikraum hinter der Hinterbank auf der
linken Seite. Der Akku ist zwar stark, aber der längere Einsatz der elektrischen
Geräte im Boot sollte vermieden werden, um Probleme beim Anlassen zu
verhindern.
Die elektrischen Geräte und ihre Schalter sind wie in Abbildung 4 dargestellt
angeordnet.

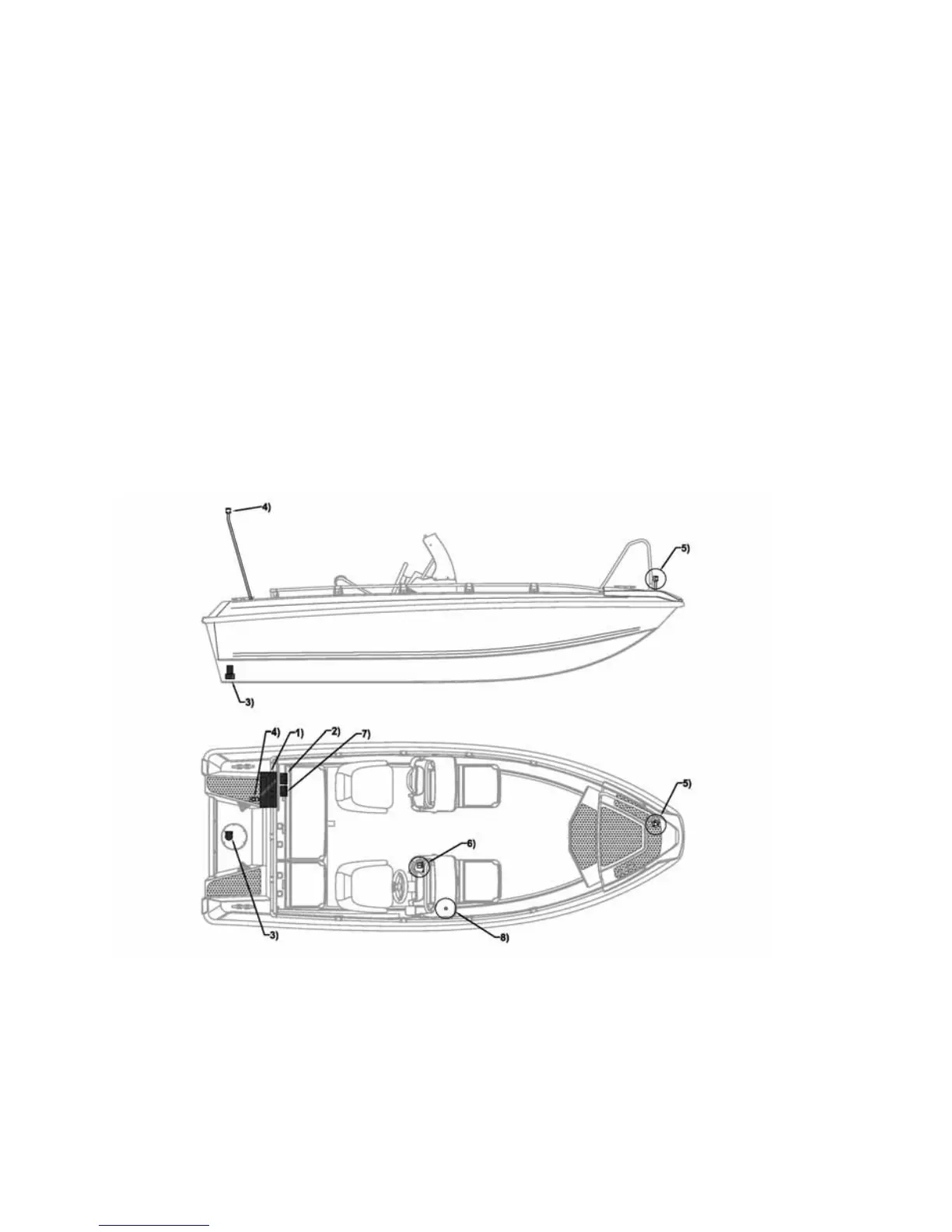

Abb. 4. Anordnung der elektrischen Geräte:
1) Akkugehäuse
2) Hauptschalter
3) Bilgepumpe
4) Mastlampe, weiß 360
q
5) Positionslampen mit Farbsektoren
6) Schaltpult (s. Abb. 5)
7) Sicherungskasten (s. Abb. 6)
8) Steckkontakt 12 V, 10 A
