5.8 Sähköjärjestelmä
Veneen sähköjärjestelmän kytkentäkaavio on esitetty liitteessä 3.
Päävirtakytkin ja sulakerasia sijaitsevat takapenkin säilytystilassa veneen
vasemmalla puolella. Veneen päävirtapiiri on kytketty toimintaan kun kytkimen avain
on käännetty myötäpäivään ja avain on vaakasuorassa. Avaimen ollessa pystyssä
virtapiiri on poissa päältä. Automaattinen pilssipumppu on aina toiminnassa
päävirtakytkimen asennosta riippumatta. Akku sijaitsee veneen takapenkin takana
tekniikkatilassa vasemmalla sivulla. Akku on tehokas, mutta veneen sähkölaitteiden
pitkäaikaista käyttöä tulee välttää käynnistysongelmien ehkäisemiseksi.

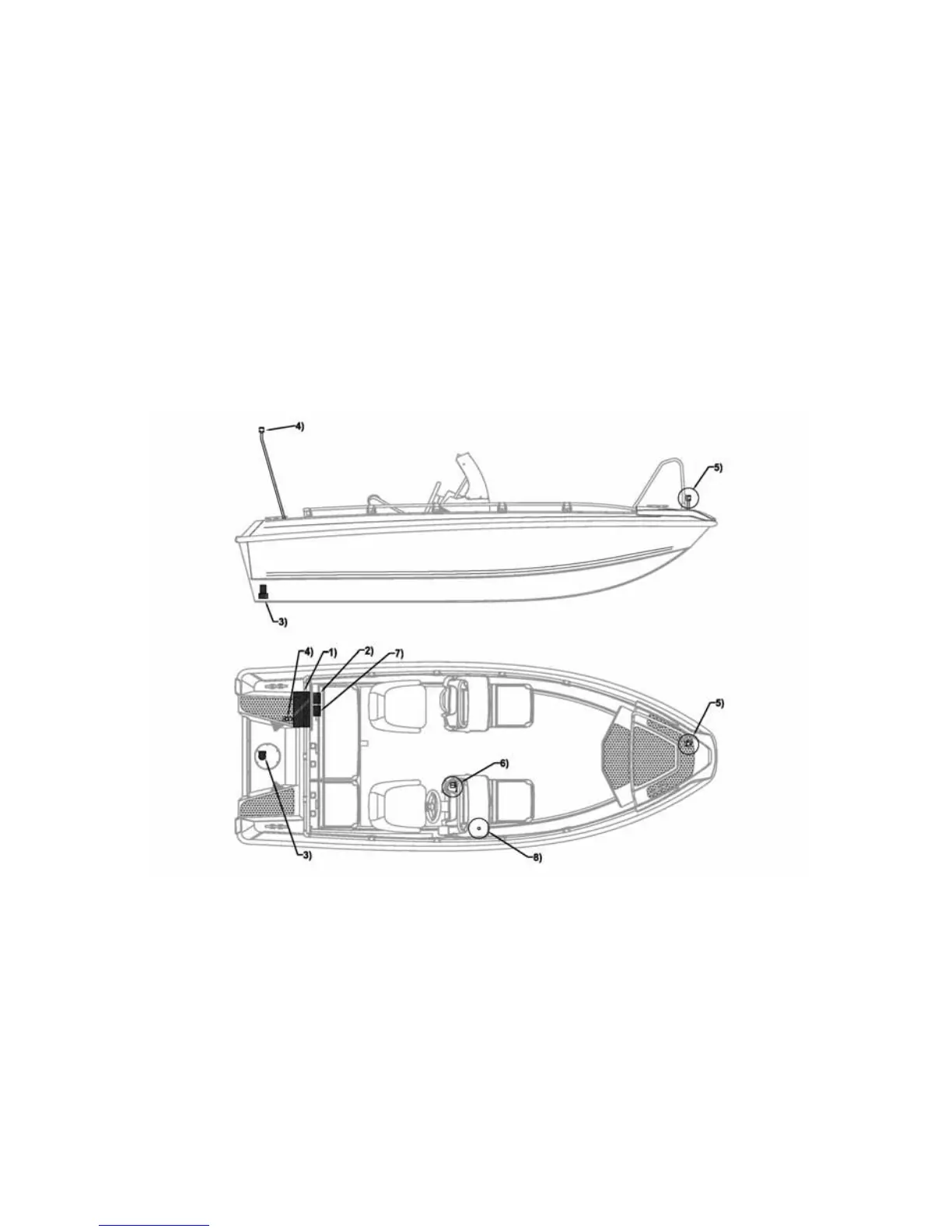

Sähkölaitteet ja niiden kytkimet on järjestetty kuvan 4 mukaisesti.
Kuva 4. Sähkölaitteiden sijainti:
1) Akkukotelo
2) Päävirtakytkin
3) Pilssipumppu
4) Mastovalo, valkoinen 360
q
5) Kulkuvalot värisektoreilla
6) Kytkinpaneeli (ks. kuva 5.)
7) Sulakerasia (ks. kuva 6.)
8) Virtapistoke 12 V, 10A
