Elektrisk anlegg
Koblingsskjemaet for båtens elektriske anlegg er vist i vedlegg 3.
Hovedbryteren og sikringstavlen er plassert i oppbevaringsrommet i baksetet på
båtens venstre side. Båtens hovedstrømkrets kobles til når bryternøkkelen dreies
med klokken i horisontal stilling. Når nøkkelen er i loddrett stilling, er strømmen koblet
av. Den automatiske lensepumpen fungerer alltid, uavhengig av hovedbryterens
posisjon. Batteriet er plassert i det på venstre side i det tekniske rommet bak
baksetet. Batterikapasiteten er høy, men bruk av båtens elektriske utstyr over lengre
tid bør unngås for å forhindre oppstartsproblemer.

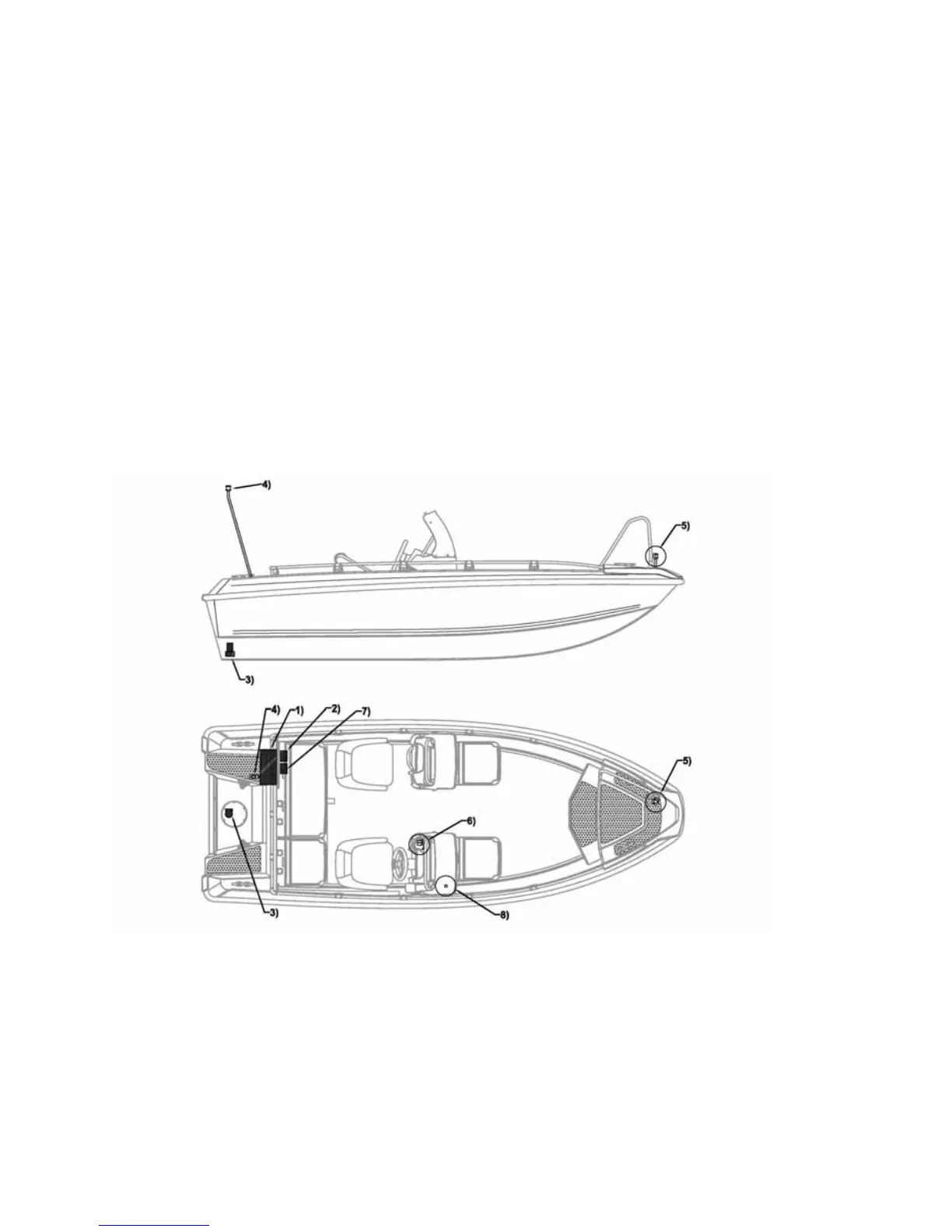

Elektriske apparater og deres brytere vises på figur 4.
Figur 4. Plasseringer for elektriske apparater:
1) Akkumulatorhus
2) Hovedbryter
3) Lensepumpe
4) Mastlanterne, hvit 360°
5) Navigasjonslanterner, med fargesektorer
6) Bryterpanel (se figur 5)
7) Sikringstavle (se figur 6)
8) Strømkontakt 12 V, 10 A
