DE

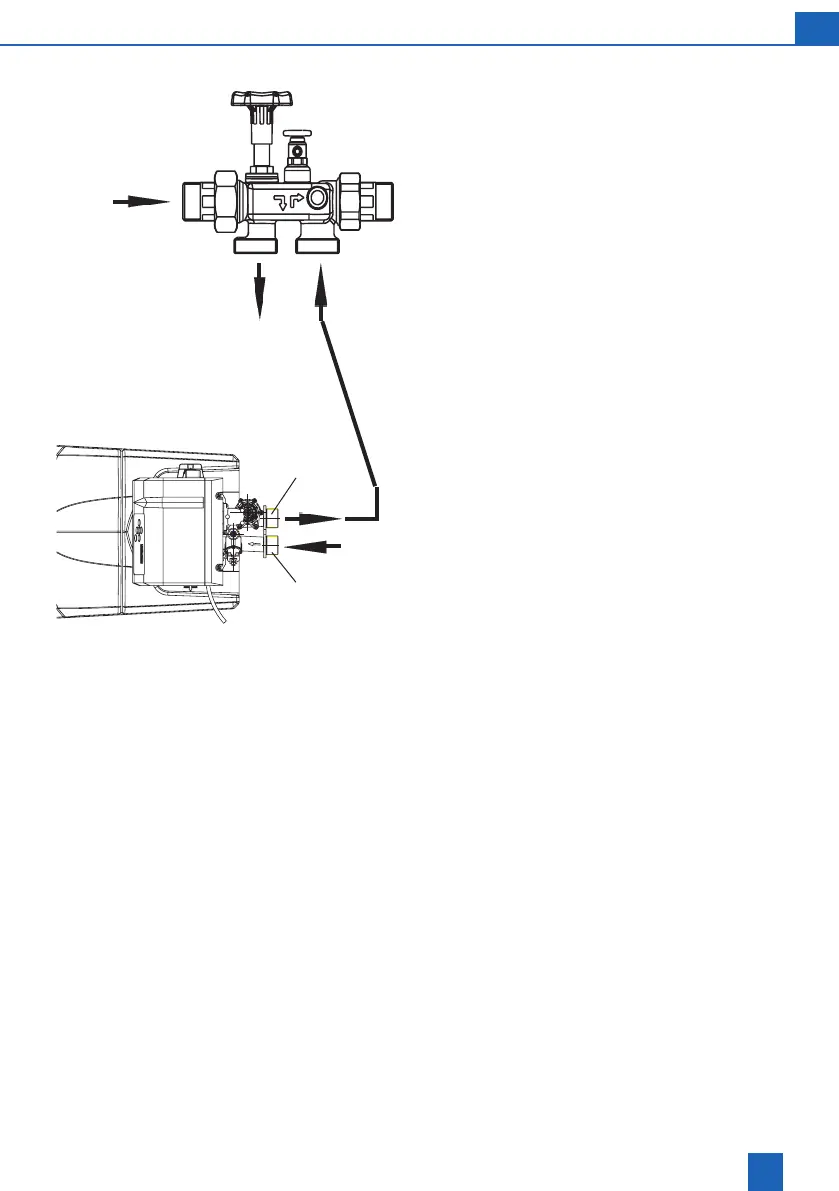

Die Anlage gem. nebenstehendem Schema an-
schließen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Bitte die separaten Einbau- und Bedienungsan-
leitungen für Multiblock X und Anschluss-Set DN
32/32 beachten, da sonst im Schadensfall die Ge-
währleistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öffnen
des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (8)
verbinden.
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (7)
dichtend verbinden.
7
8
Ausgang
zu 8
Multiblock X
Eingang
zu 7
