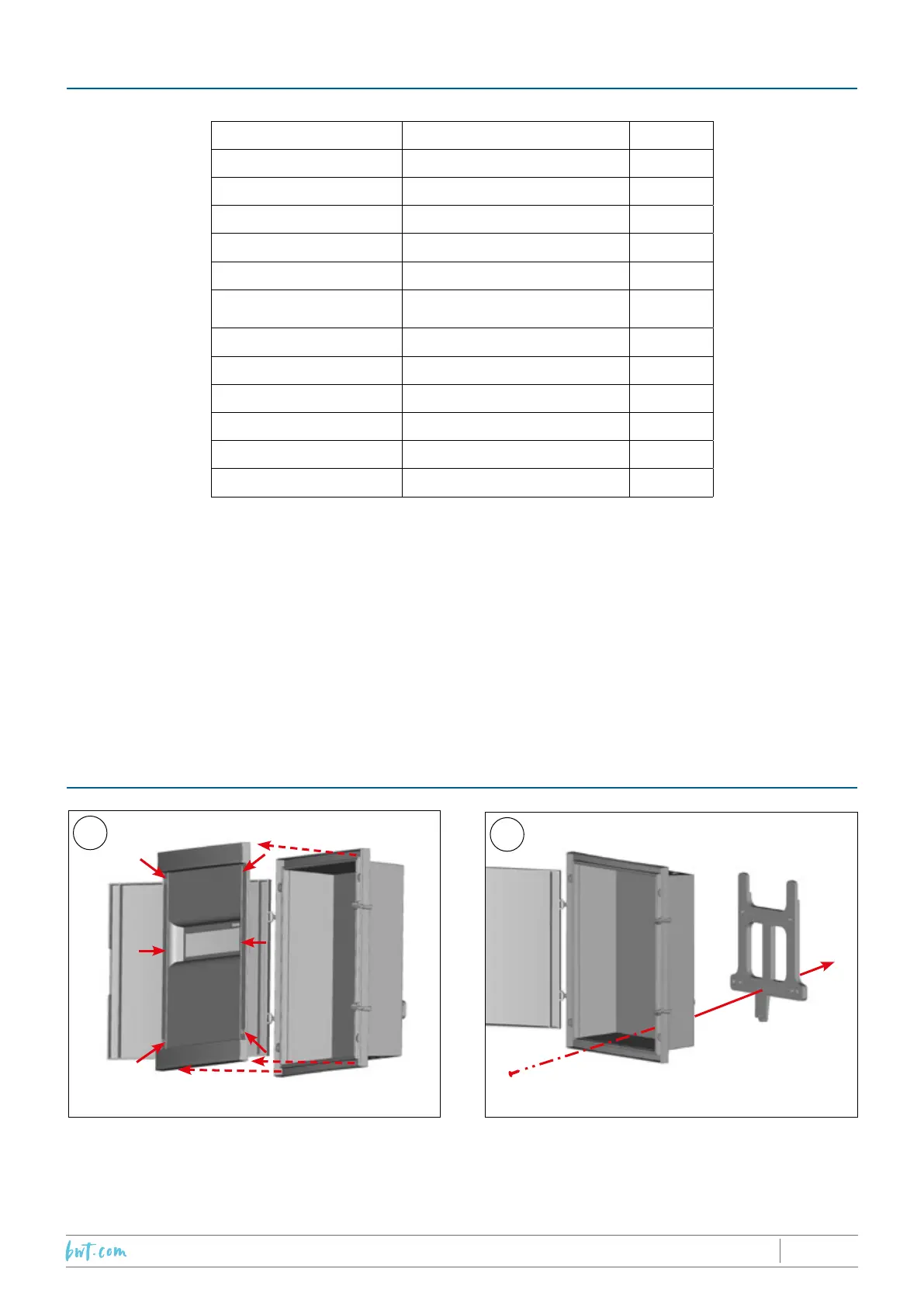

Nom Description Nombre
Transformateur torique 24V 300VA 1
Alimentation 24V 15W 1
Pont de diode 1
Condensateur 35V 22000µF 1
Filtre SCHAFFNER FN2020-1-06 2
Interrupteur
Interrupteur à bascule à
voyant
1
F1 Fusible 4A 1
Disjoncteur thermique 10A 1
Automate Crouzet M3 88 970 042 1
Condensateur X2 470nF 1
KA2 Relais Hy21PN24DC 1
KA1 Relais Hy21PN24DC 1
Le l utilisé pour le conducteur de protection câblé dans le boîtier a une section de 2,5mm².
Fils de puissance 30Vdc : 2,5mm².
Autres ls 24 Vdc : 1mm².
Fils 230 Vac : 1mm² rouge et bleu.
Connection sur ltre et interrupteur : cosses faston isolées.
Débloquer les 6 vis plastiques et retirer la face
avant.
9. LISTE DES COMPOSANTS DU COFFRET (HORS BORNES)
8. MONTAGE DU COFFRET
Retirer la vis de maintien de l’étrier de xation.
1
2
2019/01 - Indice de révision : N - Code : 34201PROTECTION & SÉCURITÉ
13/60
