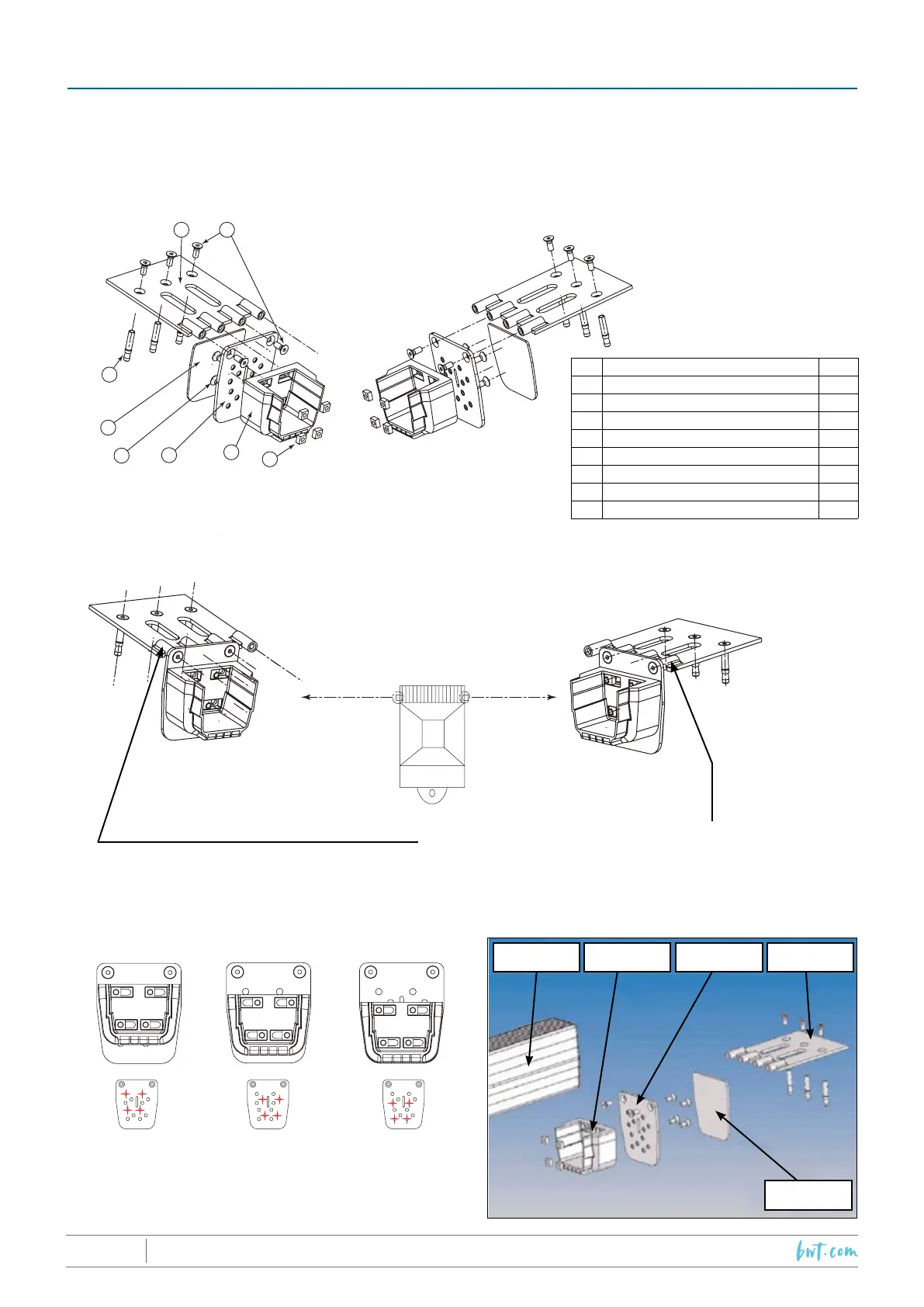

14.1 Boîtiers coverdeck & poutre coverdeck
1
3
6
7
2
4
5
8
1
3
6
7
2
4
5
8
1
3
6
7
2
4
5
8
N° Désignation Qté.
1 Plaque sous margelle Coverdeck 2
2 Platine support de poutre Coverdeck 2
3* Vis F HC M8x20 14*
4 Boîtier de poutre 2
5 Ecrou Q M8 8
6 Cheville Upat Express M8x50 A4 6
7 Joint de support de poutre 2
8 Vis F HC M8x16 8
Régler les boîtiers de poutre en hauteur, en utilisant les trous
correspondants selon l’épaisseur des margelles, de façon que le
haut de la poutre soit à la même hauteur que le haut des mar-
gelles ou s’en approche au maximum.
Margelle M55 Margelle M40 Margelle M30
Assemblage côté gauche
“côté gauche”“côté droit”
*4 vis en trop si l’option PPS n’est pas retenue
Assemblage côté droit
Poutre
Coverdeck
Boîtier de poutre
Coverdeck
Platine support
de poutre
Plaque sous
margelle
Joint de support
de poutre
Lors de l’assemblage, utiliser les canons taraudés de manière
que la platine support de poutre soit avancée de chaque côté au
maximum vers la piscine et non pas vers les caillebotis.
14. MONTAGE DES POUTRES
