Étape 3
Vis FHC M8x20
Cheville UPAT
Express M8X50 A4
Étape 4
Paroi PPS
Étape 5
Poutre Coverdeck

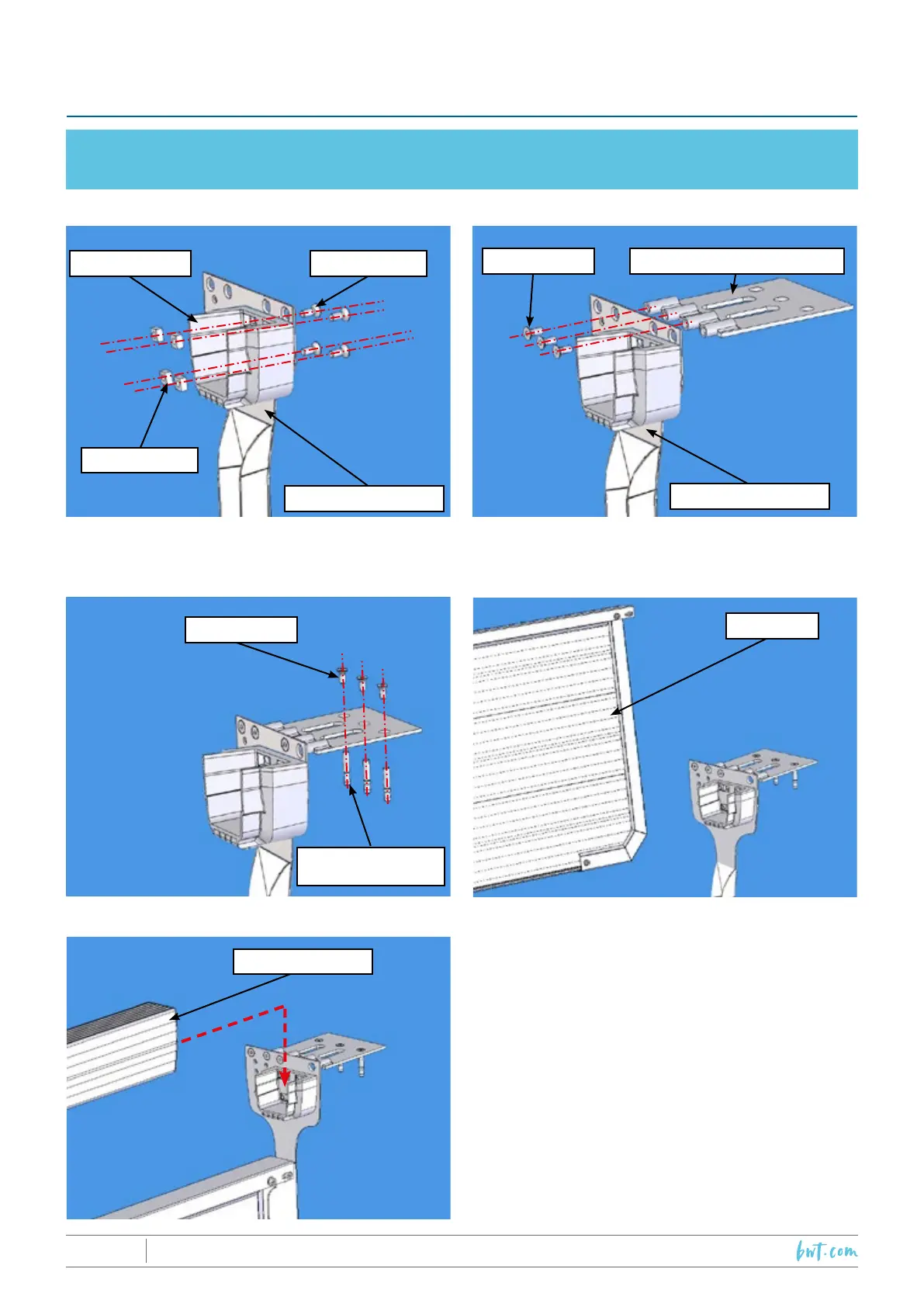

15. PAROI PPS AVEC BOÎTIERS COVERDECK & POUTRE
COVERDECK - DÉTAIL DU MONTAGE
Vis FHC M8x16
Boîtier de poutre
Ecrou Q M8
Flasque support de PPS
Nota : Le boîtier support de poutre doit être fixé au flasque
décentré côté bassin et non côté fosse.
Étape 1
Plaque sous margelle Coverdeck
Flasque support de PPS
Vis FHC M8x20
Étape 2
LE MONTAGE DÉCRIT CI-DESSOUS CONCERNE LE CÔTÉ GAUCHE.
LE MONTAGE CÔTÉ DROIT DOIT ÊTRE RÉALISÉ DE FAÇON SYMÉTRIQUE
2019/01 - Indice de révision : N - Code : 34201 PROTECTION & SÉCURITÉ
22/60
