Leitungslängen und Leitungsquerschnitte
Nur vorgeschriebene Leitungsquerschnitte
verwenden!
12-poliger Steckverbinder
Batterie I Pluspol
Ladestromleitung rot
Länge bis 3 m Leitungsquerschnitt 10 mm².
Länge bis 6 m Leitungsquerschnitt 10 mm².
Länge über 6 m Leitungsquerschnitt 16 mm².
Batterie II Pluspol
Ladestrom-
/Versorgungsstromleitu
ng rot
Länge bis 6 m Leitungsquerschnitt 10 mm².
Batterie II Minuspol
Ladestrom- /Versor-
gungsstromleitung blau
Länge bis 6 m Leitungsquerschnitt 10 mm².
Anschluss
Vor dem Anschließen / Trennen von Leitungen
sind die Versorgungsleitungen von Batterie und
Netz zu trennen!
Anschluss an die Bedientafel
12-poliger Flachstecker
Schließen Sie das 12-polige Flachbandkabel an Ihrer Bedientafel an. Die
Belegung der Kontakte finden Sie in der folgenden Aufstellung.

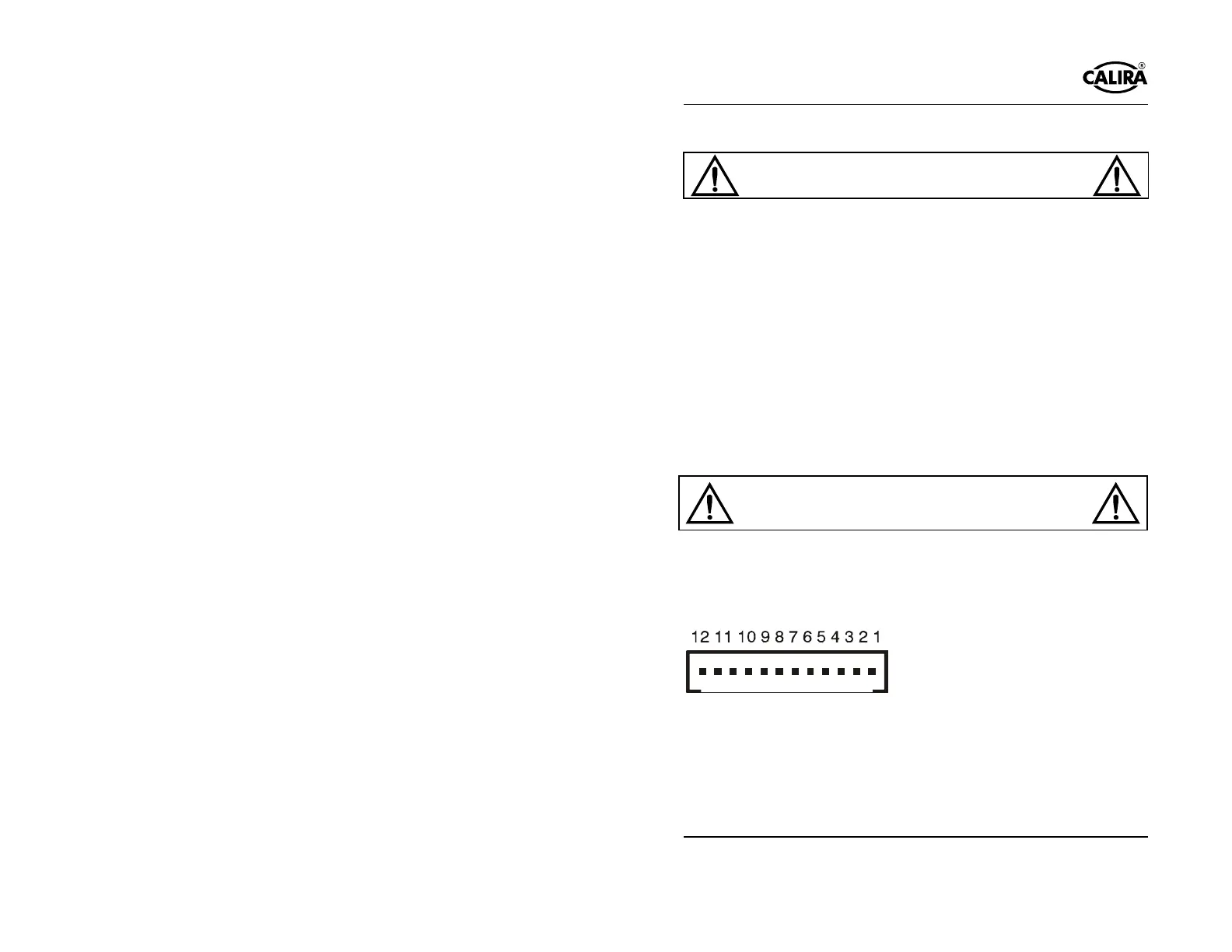

Bild 6: 12-poliger Stecker
 Kontakt 1 Minusanschluss
 Kontakt 2
+
Testanschluss für Batterie II
 Kontakt 3
+
Testanschluss für Batterie I
