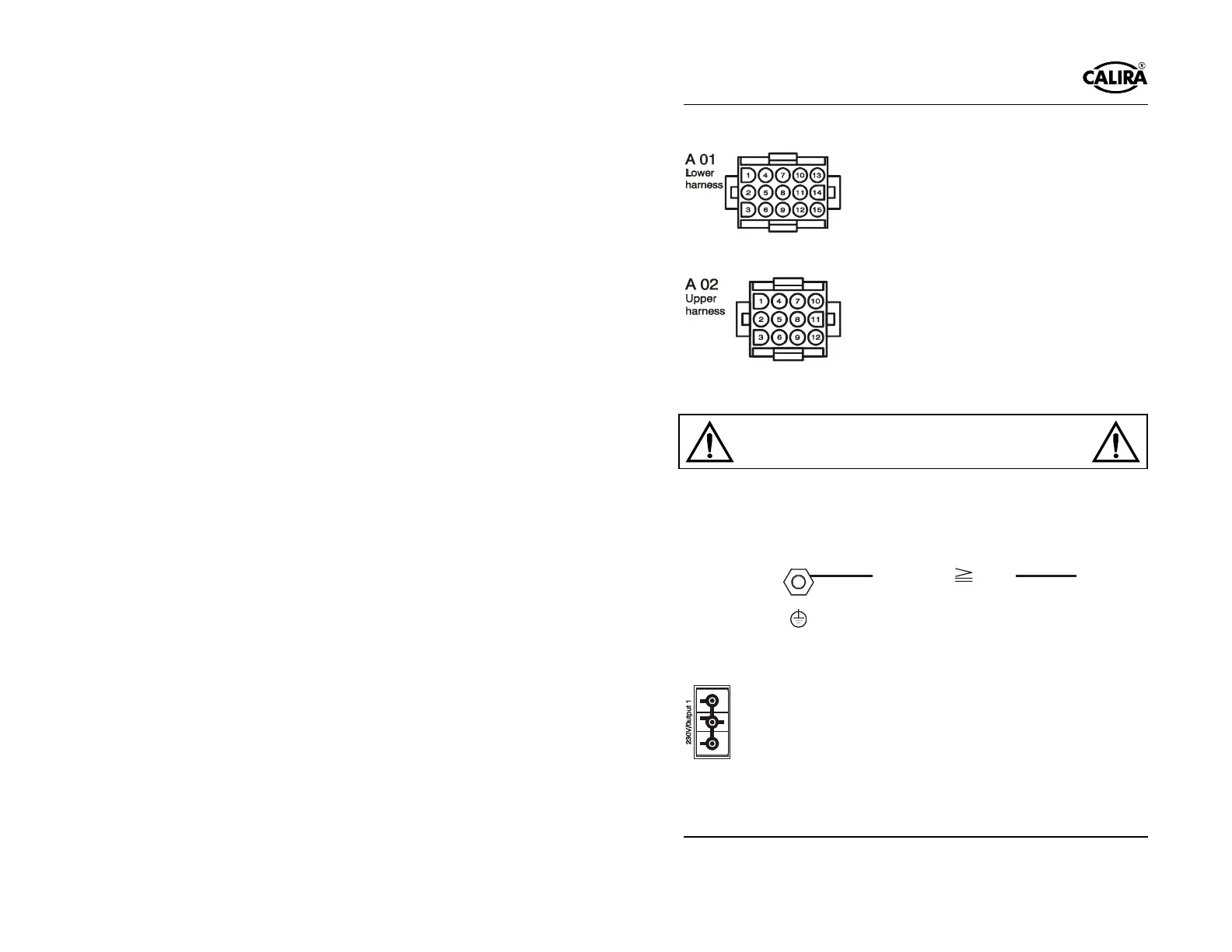

Anschluss unterer Kabelbaum A01
Bild 18
Der untere Kabelbaum wird am 15poligen Stecker
A01 an die EVS angeschlossen.
Anschluss oberer Kabelbaum A02
Bild 19
Der obere Kabelbaum wird am 12poligen Ste
cker
A02 an die EVS angeschlossen.
Netzanschluss
Vor dem Anschließen / Trennen von Leitungen
sind die Versorgungsleitungen von Batterie und
Netz zu trennen!
Stellen Sie den Potentialausgleich zwischen dem Gerät und dem Reisemobiles
oder Caravan her. Verwenden Sie eine grün/gelbe Leitung mit einem
Mindestquerschnitt von 4 mm². Der Potentialausgleich ersetzt nicht den
Schutzleiter am Netzanschluss.
1 $"&2"&$3"$
  4
5&&6!
Bild 20: Potentialausgleich
Schließen Sie die 230 Volt Ausgänge der
Elektroversor
gung an die Netzverteilung Ihres
Reisemobiles oder Ca
ravans an. Grün/gelbe Leitung an
Schutzerde! Der 230 Volt Sicherungsautomat der
Elektroversorgung di
ent der Netzabsicherung und wird
direkt, eingangsseitig an der Einspeisesteckdose Ihres
Reisemobiles oder Caravans angeschlossen.
