Introduire le câble jusqu’à la gaine dans la borne cage à ressort de tension
(ouverture ronde, figure 15) et retirer le tournevis plat (figure 16). La borne
cage à ressort de tension se referme et le câble est bien serré.
S’assurer que les extrémités sont bien en position dans les bornes cage à ressort
de tension !

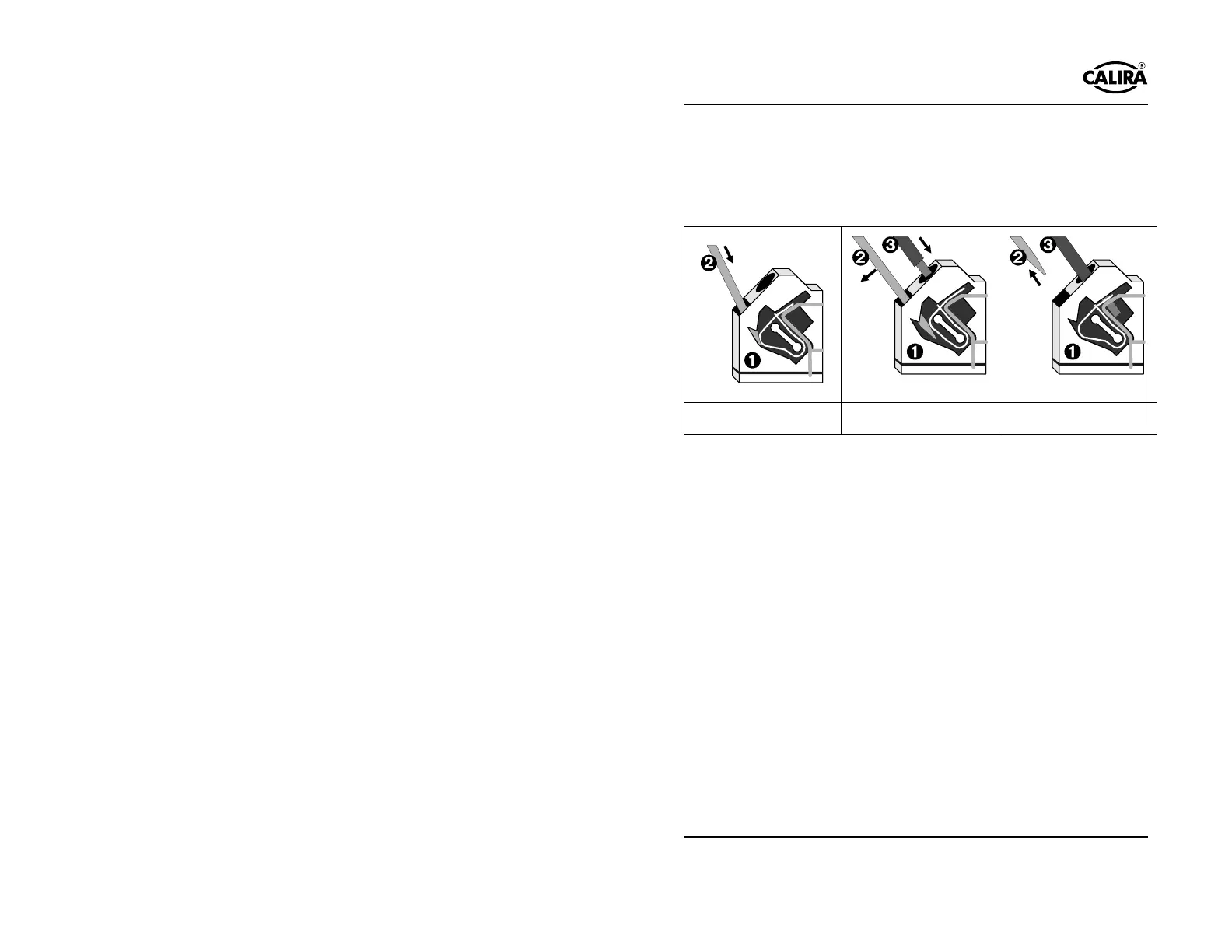

Figure 14 Figure 15 Figure 16
Borne cage à ressort de
tension
Tournevis plat Câble
Raccorder le câble positif de la batterie II (rouge 10 mm²) aux contacts 16, 17,
19, 20, 21 et 22 de l’appareil (figure 17) et au pôle positif de la batterie II. Ce
câble doit
impérativement
être protégé par un fusible 40 A près du pôle positif
de la batterie II !
Raccorder le câble positif de la batterie I (rouge 10 mm²) aux contacts 26 et 27
de l’appareil (figure 17) et au pôle positif de la batterie I. Ce câble doit
impérativement être protégé par un fusible 40 A près du pôle positif de la
batterie I !
