“INTERLOCK”/BLOQUEO DE SEGURIDAD
Todas las unidades tienen incorporado un “interlock” incorporado
en el circuito de control, desplazado a dos terminales. Estos terminales
están cortocircuitados por las pruebas de fábrica.
En obra, deberá eliminar el bucle del cortocircuito y sujetar dos
cables para emparejar contactos sin tensión en el arrancador/contactor/
relé de la bomba de calor ó en el conmutador de flujo para que la
bomba de calor no pueda funcionar a no ser que la bomba de agua
esté en funcionamiento (consulte las fig. 5 y 6).
INSTALACIÓN ELÉCTRICA PARA BOMBA DE CALOR CALOR CALOREX CON
BOMBA DE AGUA MONOFÁSICA
Fig. 5
L
N
BOMBA DE AGUA MAS
DE ¾ HP MONOFÁSICA
SUMINISTRO
MONOFÁSICO PARA
ADECUARSE A LA
CAPACIDAD DE LA
BOMBA DE AGUA
L N
L N
L
N L
4 POLE N/O ARRANCADOR
CON SOBRECARGA Y BOBINA
DE 230V 50Hz ACONDICIONADA
PARA ADAPTARSE A LA
BOMBA DE AGUA
N
L1
L2 L3 N
5
INTERLOCK/BLOQUEO DE SEGURIDAD
BOMBA DE CALOR CALOREX TRIFÁSICA
(MODELOS BM/BMY)
1
2
3
4
7
6
FUSIBLE AISLADOR CONMUTADO
DENTRO 2M Y SELECCIONADA DE
ACUERDO A LA HOJA DE DATOS
9
8

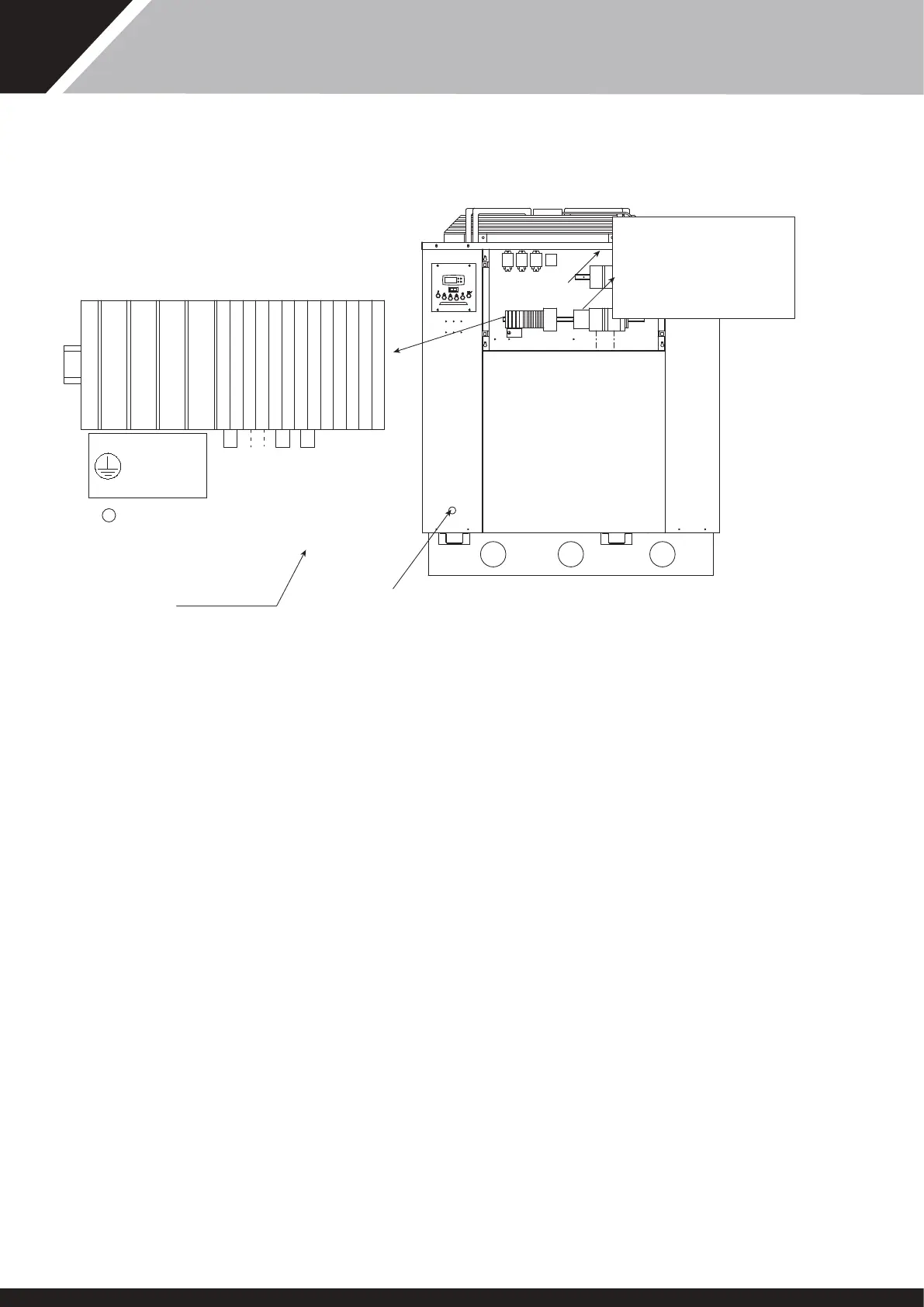

Fig. 4
LOCALIZACIÓN DE LA ENTRADA DEL SUMINISTRO Y TERMINALES EXTERNOS DEL INTERLOCK
R1 R2 R3
N L1 L2 L3
D209450
ISS 1
REMUEVA EL PANEL DE SERVICIO
( 1/4 DE CIERRE)
RED PRINCIPAL
DE ALIMENTACIÓN
21
0 1
N L1 L2 L3
D209450 ISS 1
1 2 3 4 5 67 89
10 11 12 13 14 15
16
17
ATENUADOR DE ARRANQUE
RELOJ INTELIGENTE
FLUJO INTERRUPTOR
18
ENCLAVAMIENTO
FALLA EXTERNA DEL
CIRCUITO (SOLO EN
LOS MODELOS Y SIN
CODENSATORES DE
TITANIO)
13
SD566252 ISSUE 51
