Calorex Pro-Pac 45 - Circuit Frigorifique

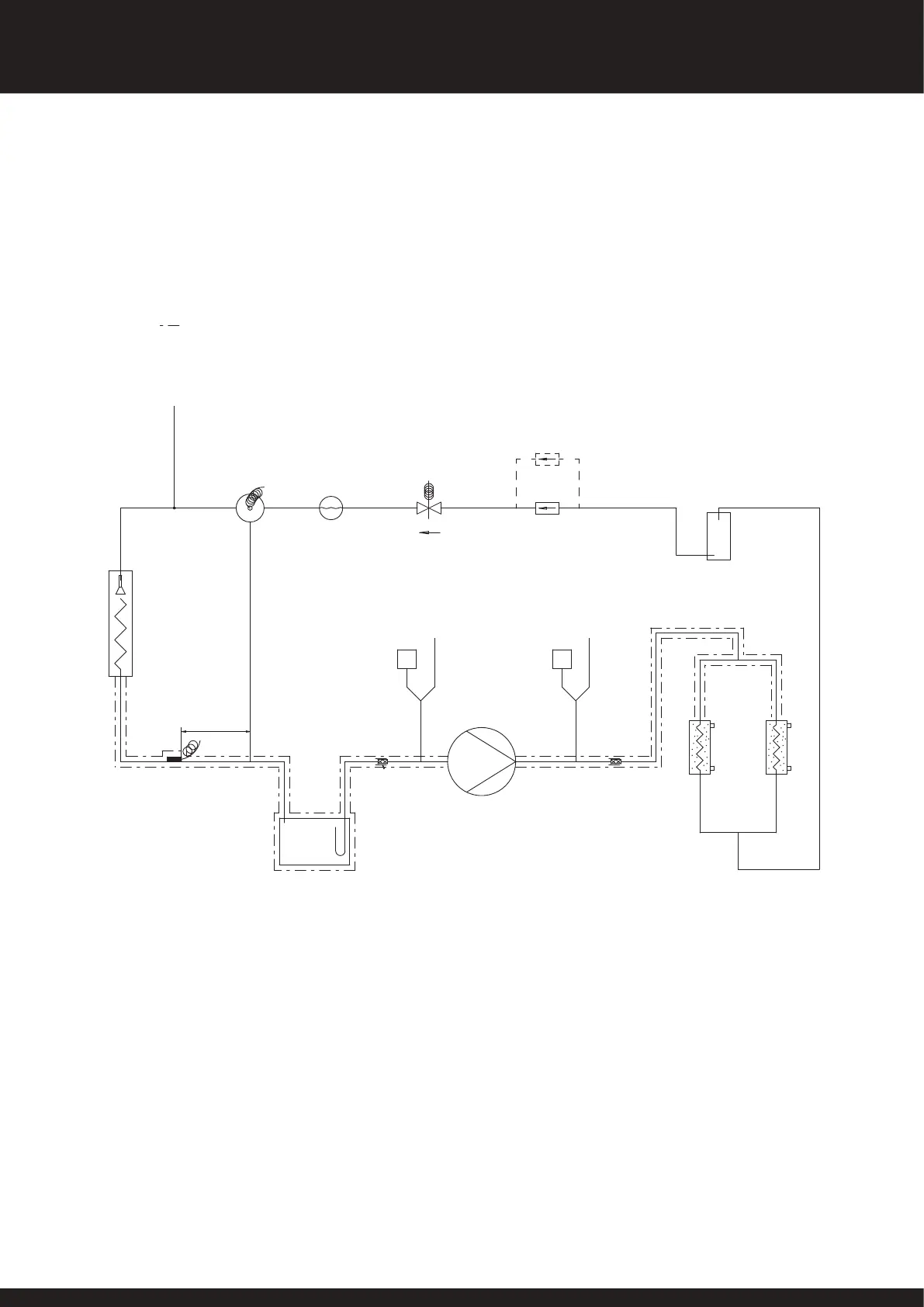

CIRCUIT FRIGORIFIQUE
LP
HP
EVAPORATEUR
POINT D’INJECTION
DU GAZ
DETENDEUR
THERMOSTATIQUE
INDICATEUR DE
LIQUIDE
FILTRE
DESHYDRATEUR
(70/140)
FILTRE
DESHYDRATEUR
RESERVOIR
150.00
MIN
BULBE
THERMOSTATIQUE
ACCUMULATEUR D’ASPIRATION
COMPRESSEUR
VALVE A HAUT
PRESSION
CONDENSEUR ASSEMBLE
1. ISOLATION
ELIMINATEUR
DE VIBRATION
(ISOLE)
PROPAC M CIRCUIT FRIGORIFIQUE
NOTE: LES PROPAC 90/140M UTILISENT 2 CIRCUITS FRIGORIFIQUES
ELECTROVANNE
PRESSOSTAT
HAUT
PRESSION
ELIMINATEUR
DE VIBRATION
(ISOLE)
PRESSOSTAT
BASSE
PRESSION
VALVE BASSE
PRESSION
48
