1. L’EVAPORATEUR
collecte la chaleur provenant de l’air ambiant extérieur, préchauffé
par le soleil. Dans les pompes à chaleur pour piscine Calorex, un ou
plusieurs ventilateurs brassent des débits importants d’air extérieur à
travers les ailettes de l’évaporateur. L’évaporateur est traversé par un
liquide réfrigérant qui est à une température beaucoup plus basse que
l’air ambiant. Donc, l’air abandonne sa chaleur au liquide réfrigérant qui
ensuite se vaporise. Cette vapeur préchauffée passe alors dans :
Coecient de Performance
L’ecacité d’une Pompe à Chaleur est généralement définie par
son “Coecient de Performance” (C.O.P.) qui est simplement le rapport
de la chaleur dégagée à l’énergie absorbée, les deux étant exprimées
en kW. Donc, une Pompe à Chaleur absorbant 1 kW d’électricité,
recueillant 4 kW d’énergie de l’air, et fournissant kW de chaleur à l’eau
de la piscine aura un C.O.P. égal à 5 :1.
Naturellement, ce rapport variera en fonction de la température de
l’eau et de l’air ambiant.

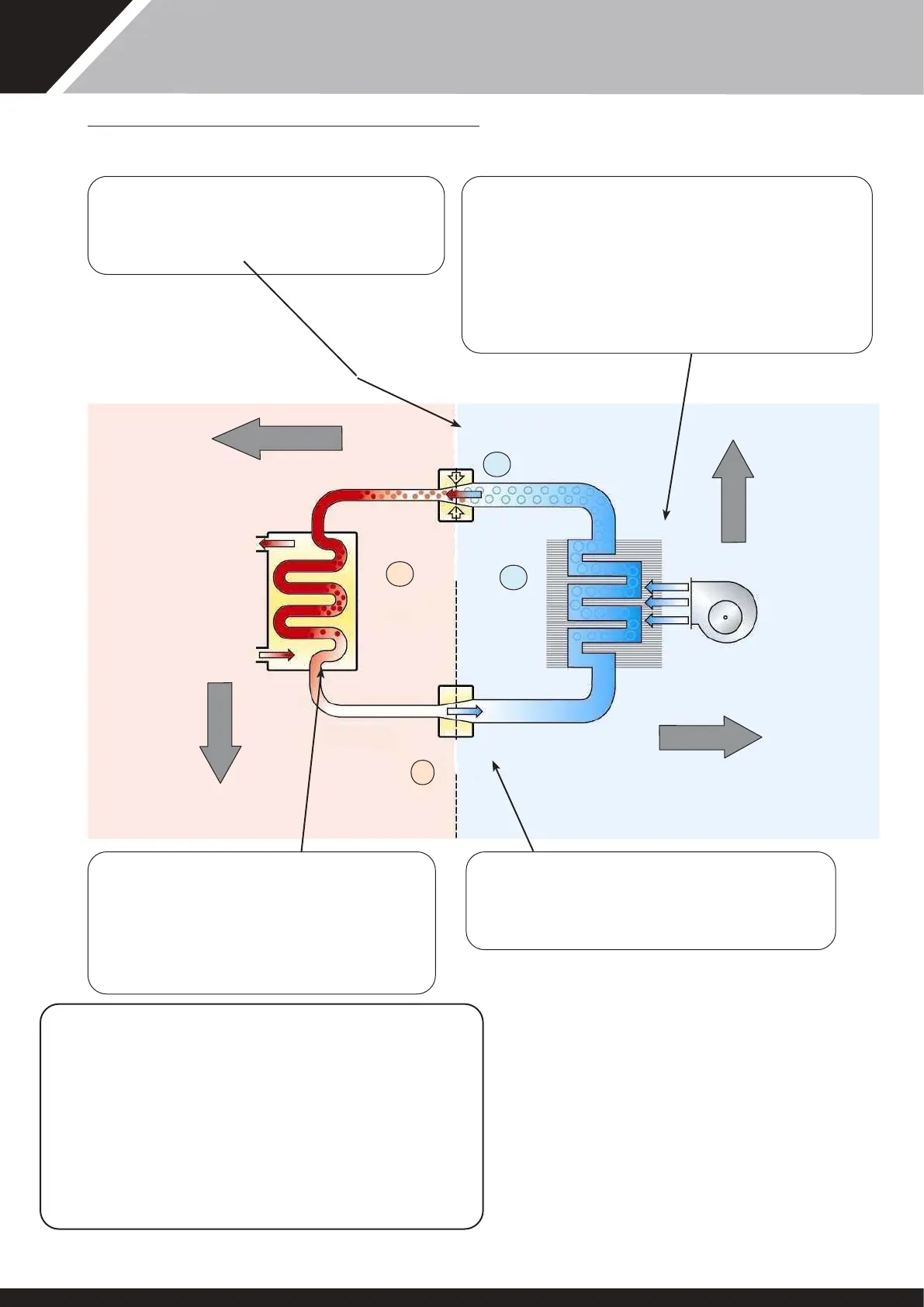

COMMENT LES POMPES A CHALEUR FONCTIONNENT?
2. LE COMPRESSEUR
où elle est comprimée et où sa température est
considérablement augmentée. La vapeur chaude pénètre
alors dans:
3. LE CONDENSEUR
qui est entouré par l’eau de la piscine. La chaleur
est cédée à l’eau de la piscine plus froide, et le liquide
réfrigérant maintenant froid revient à l’état liquide antérieur,
mais toujours sous la pression élevée de refoulement par le
compresseur. Cette pression est annulée en faisant passer le
liquide à travers :
4. LE DISPOSITIF D’EXPANSION
à partir de là, le liquide maintenant sous sa pression
normale, revient dans l’évaporateur et le cycle reprend à
nouveau.
1
2
4
GAZ CHAUD COMPRIME
ENTRE EAU
CONDENSEUR
COMPRESSEUR
EVAPORATEUR
AIR
EXTERIEUR
DETENDEUR
LIQUIDE FRIGORIGENE
FROID
COTE BASSE PRESSION
COTE HAUTE PRESSION
LIQUIDE FRIGORIGENE
COMPRIME
GAZ FROID
3
SORTIE EAU
5
SD566252 ISSUE 51
