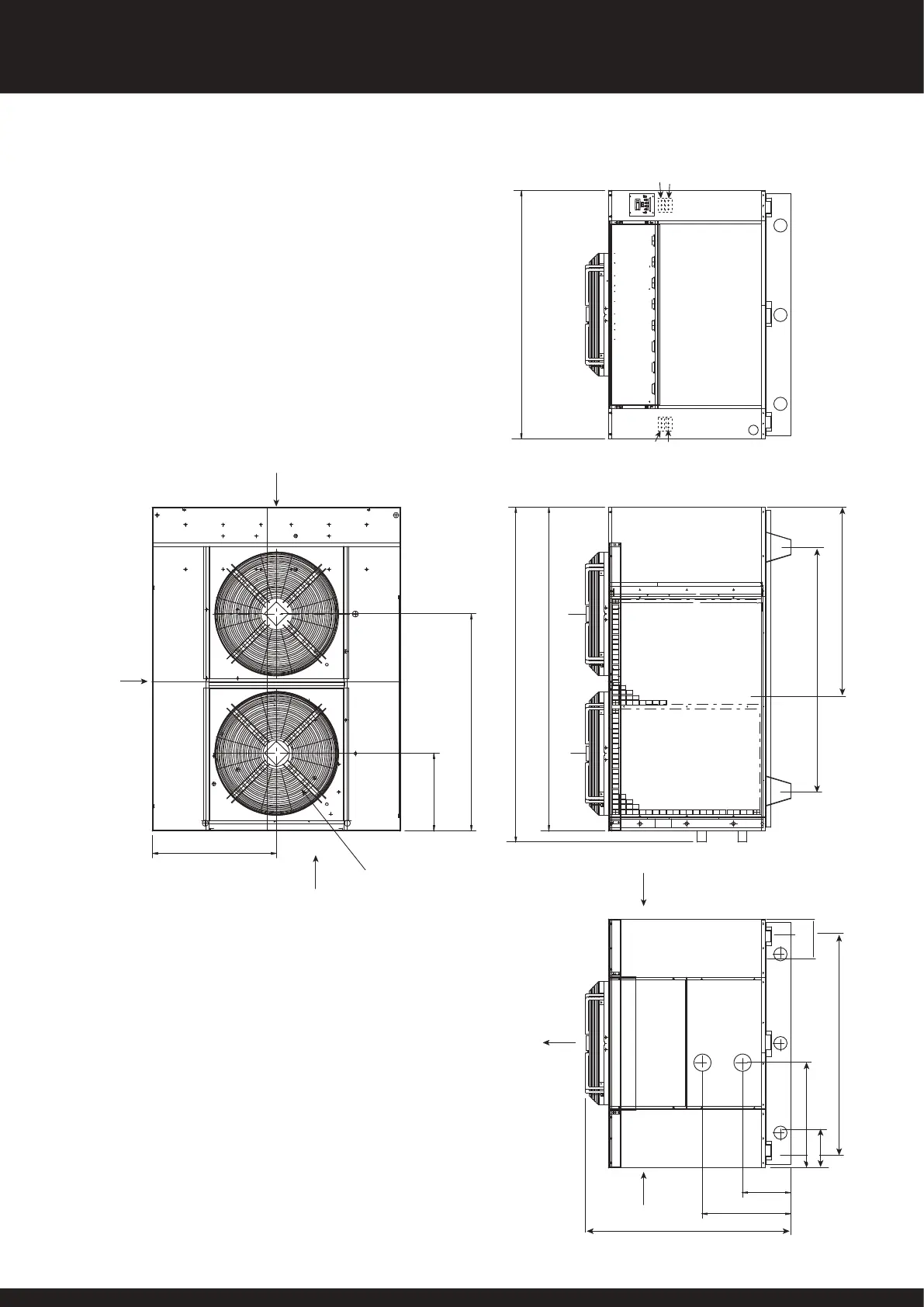

PROPAC 140
DIMENSIONS EN mm EDITION 1 LAISSER 500mm D'ESPACE POUR ACCEDER AUX PANNEAUX DE
SERVICE CONNEXIONS D'EAU 2" BSPM CONDENSAT 1.5" (x2)
PANNEAU DE
SERVICE
PANNEAU DE
SERVICE
PANNEAU DE
SERVICE
DIAMETRE DES
VENTITATEURS 815
821
514.50
1437.50
1650
FAULT
CONSOLE
BOUTON DE
REARMEMENT BP
(AUTO RESET SUR
MODELES "Y")
BOUTON REARMEMENT
HP
BOUTON
REARMEMENT HP
BOUTON DE
REARMEMENT BP
(AUTO RESET SUR
MODELES "Y")
PANNEAU
DE
SERVICE
PANNEAU ELECTRIQUE DE
SERVICE
21
0 1
2146
2240
SORTIE
D'EAU
ENTREE
D'EAU
*1616
VENTILATEUR 2 VENTILATEUR 1
‡1290
‡CONDENSAT SORTANT DE LA
BASE
647
324
592
1340
ENTRE
D'AIR
PANNEAU
DE SERVICE
ENTRE
D'AIR
SORTIE D'AIR
*1562
*POINTS DE RACCORDEMENT POUR FIXER LA MACHINE AU SOL
‡254
‡254
44
