Página 106 / 164 I-MAT_Ed6 - Instrucciones de uso
Permite acceder a los parámetros de
programación del variador de frecuencia. Si
ya se está en función programación, pulsando
este botón se vuelve al menú superior.
Permite acceder a los parámetros de
programación. Si se ha variado el valor
del parámetro, este botón permite
conrmar el valor indicado.
Permite reducir los valores y cambiar el
parámetro visualizado.
Permite incrementar los valores o
cambiar el parámetro visualizado.
P460
4.93.410

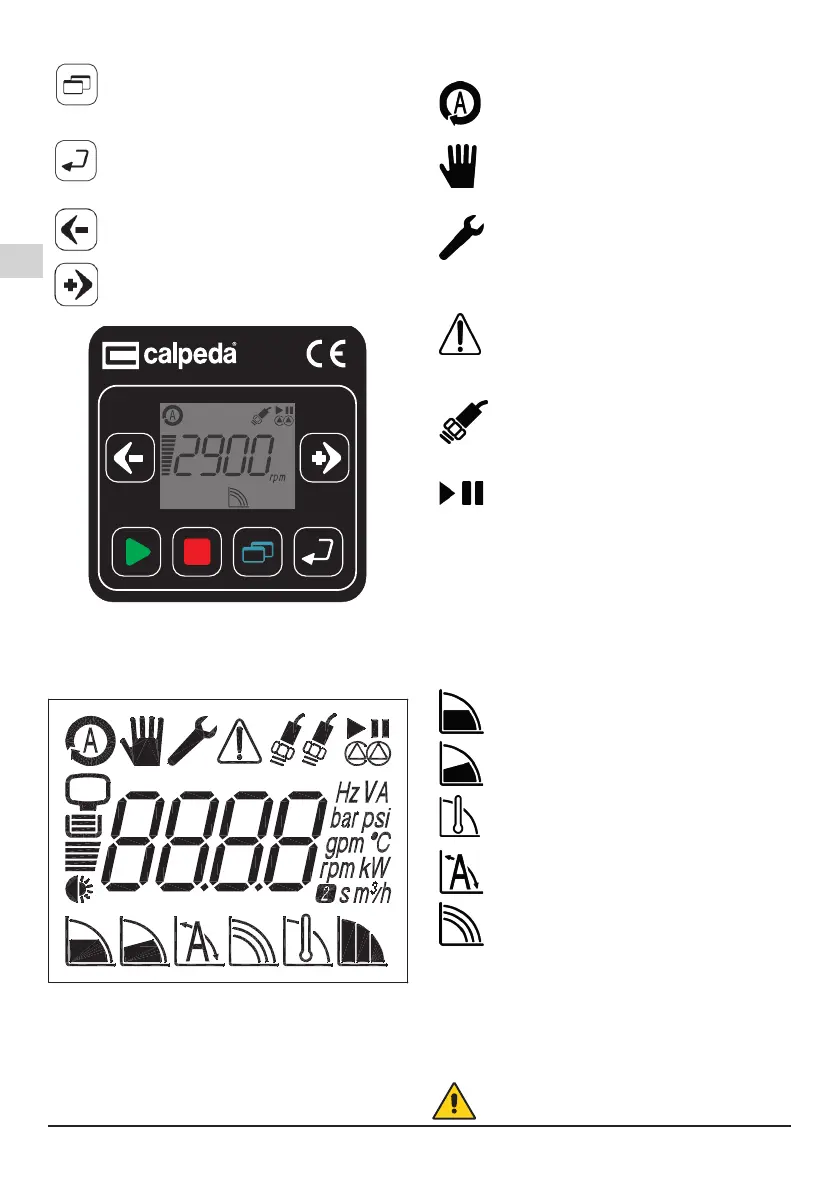

3.6. Interfaz gráco
El interfaz gráco de la pantalla se subdivide en
tres áreas de visualización:
- indicadores básicos
- pantalla de informaciones
- modalidades operativas
3.7. Indicadores básicos
Modalidad de funcionamiento
automático
Indica que el drive funciona en modo
automático.
Modalidad de funcionamiento manual
Indica que el drive funciona en modo
manual.
Modalidad de programación activa
Indica que se está en el menú de
programación. Cuando el icono
parpadea, se está modicando un valor.
Conrmar con ENTER.
Indicador de aviso
Indica la presencia de un aviso. En la
pantalla aparecerá el código del error.
Cuando se está en modalidad de
programación no aparece el indicador
de aviso.
Indicador de estado sensor
Indica la presencia de un sensor. Si
está parpadeando, el sensor no está
presente o está averiado.
Estado de funcionamiento de la
bomba
Los dos símbolos indican si la bomba
está en funcionamiento o en pausa.
3.8. Pantalla informaciones
Está compuesto por una barra de incremento
proporcional del valor medido en la pantalla y de
las unidades de medida relativas. La pantalla está
retroiluminada y la iluminación se apaga tras 20 s
de inactividad del sistema.
3.9. Modalidades operativas
Opción presión constante
El drive mantiene la presión constante
Opción presión proporcional
El drive mantiene la presión proporcional
a la necesidad de agua.
Opción temperatura constante.
El drive mantiene la temperatura
constante
Opción de caudal constante
El drive mantiene el caudal constante
Opción manual
El drive mantiene el número de vueltas
constante.
3.10. Aplicación con bombas sumergidas o
cables de gran longitud
En el caso de que se quieran controlar bombas
sumergidas (o en supercie) cuya distancia del
variador de frecuencia sea superior a 5 m, consultar
el parágrafo 19.
El motor sumergido tiene que funcionar con
una frecuencia comprendida entre 30 Hz
