E
Página 112 / 164 I-MAT_Ed6 - Instrucciones de uso
Para respetar las normas de compatibilidad
electromagnética para los cables de longitud
superior a 1 metro, se recomienda el uso de
un cable blindado con malla conectado a
tierra en ambos equipos.
7.5.
Conexión multibomba con 1 bomba a
velocidad variable y 1-5 bombas a velocidad
ja
Conectar los telerruptores a los bornes de acuerdo
con el formato especicado en la sección 20.6,
conectar a los telerruptores los cables de red y los
cables de suministro de las bombas a velocidad
ja.
Relé D2 y D3 máximo 400 VAC / VDC corriente
máxima de 0,5 A a 25 ° C y 0,2 A a 85 ° C.
Relé D4 - D6 máximo 250VDC o 30VDC corriente
máxima de 1 A.
La conexión a la red de suministro de las
bombas a velocidad ja se debe hacer
interponiendo un interruptor magnético
tripolar de tamaño adecuado.
8. Guía para la programación
ON
8.1. Parámetros
En la pantalla del variador de frecuencia se ven:
- Parámetros de estado de las bombas
- Parámetros de programación
- Avisos
8.2. Parámetros de estado de las bombas
Permiten visualizar:
La frecuencia de trabajo de la bomba.
El parámetro leído por el transductor (en el caso de
modalidad diferencial se lee el valor diferencial del/
de los sensores).
La tensión absorbida por la red.
Partiendo del registro visible, para visualizar el
resto de parámetros, pulsar las echas
(más)
o
(menos).

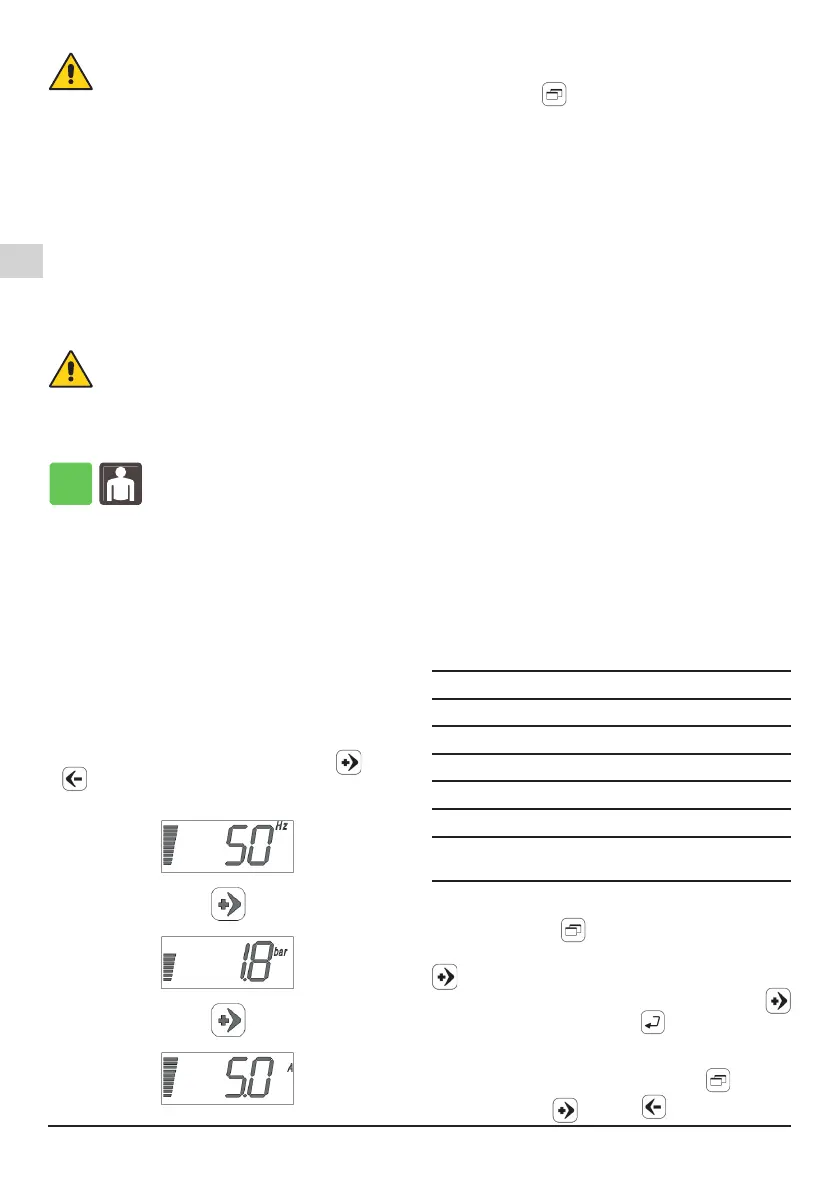

Ejemplo:
8.3. Parámetros de programación
Para visualizar los parámetros de programación,
pulsar el botón
(menú).
Para modicar los parámetros AP, SA, PC, PP,
tC, CF, MAN, el inversor debe estar en el estado
"apagado" en la pantalla
Se visualizan sucesivamente:
UP – Ajustes usuario: son los ajustes básicos
accesibles para el usuario.
AP – Ajustes avanzados: son los ajustes
avanzados accesibles a personal cualicado. Para
acceder a este menú se solicita una contraseña
(ver parágrafo 8.5).
SA – Ajustes asistencia técnica: son los ajustes
avanzados accesibles solo por nuestro personal
técnico. Para acceder a este menú se solicita una
contraseña (ver parágrafo 8.5).
PC – Ajustes modalidad presión constante
Son los ajustes relativos al funcionamiento de la
bomba con presión constante.
PP - Ajustes modalidad presión proporcional
Son los ajustes relativos al funcionamiento de la
bomba con presión proporcional.
tC - Ajustes modalidad temperatura constante
Son los ajustes relativos al funcionamiento de la
bomba con temperatura constante.
CF - Ajustes modalidad caudal constante
Son los ajustes relativos al funcionamiento de la
bomba con caudal constante.
MAn - Ajustes modalidad velocidad ja
Son los ajustes relativos al funcionamiento de la
bomba con número de vueltas constante.
AE – Visualizaciones avanzadas: permite
únicamente visualizar algunos parámetros
secundarios útiles para el diagnóstico.
AE01 Versión software
AE02 Histórico últimas 10 alarmas
AE03 Tensión de suministro (V)
AE04 Tensión de salida variador (V)
AE05 Horas totales de funcionamiento
AE06 Número de puestas en marcha
AE06 Versión de software de Bus de
comunicación
Ejemplo de visualización de la tensión de
suministro.
Pulsando el botón
(menú) aparece el parámetro
UP. Seleccionar el parámetro AE pulsando el botón
(más) hasta que se vea AE, conrmar con el
botón ENTER. Seleccionar mediante la tecla
(más) AE02 y conrmar con (enter). Ahora se
puede visualizar el valor de la tensión de suministro.
8.4. Modo de programación
Para acceder a programación, pulsar
(menú).
Con los botones (más) o (menos) dirigirse
I-MAT_Ed6.indd 112I-MAT_Ed6.indd 112 18/11/20 08:2118/11/20 08:21
