D
Seite 62 / 164 I-MAT_Ed6 - Betriebsanleitung
7.5. Anschluss Multipumpe mit 1 Pumpe
mit variabler Geschwindigkeit und 1-5
Pumpen mit fester Geschwindigkeit
Die Fernschalter an die Klemmen anschließen
Entsprechend dem Diagramm Kapitel 20.6, die
Leitungskabel und die Speisekabel der Pumpen
mit fester Geschwindigkeit an die Fernschalter
anschließen.
Relais D2 und D3, max. 400V AC/DC, maximal 0.5
Ampere bei 25°C und 0.2 Ampere bei 85°C.
Relais D4 – D6, max. 250V DC oder 30V DC,
maximal 1 Ampere.
Der Anschluss an die Speiseleitung
der Pumpen mit fester Geschwindigkeit
muss durch die Zwischenschaltung eines
dreipoligen Magnetschalters angemessener
Größe erfolgen.
8. Programmierungsführer
ON
8.1. Parameter
Auf dem Display des Frequenzwandlers wird
folgendes angezeigt:
- Zustandsparameter der Pumpen
- Programmierungsparameter
- Alarme
8.2. Zustandsparameter der Pumpen
Ermöglichen folgendes anzuzeigen:
Die Arbeitsfrequenz der Pumpe
Den vom Wandler gelesenen Parameter (im Falle
eines Differentialmodus wird der Differentialwert
des Sensors / der Sensoren gelesen)
Der von der Leitung aufgenommene Strom
Man startet beim Grundbildschirm; um die anderen
Parameter anzuzeigen, die Richtungspfeile
(mehr) oder
(weniger) drücken.

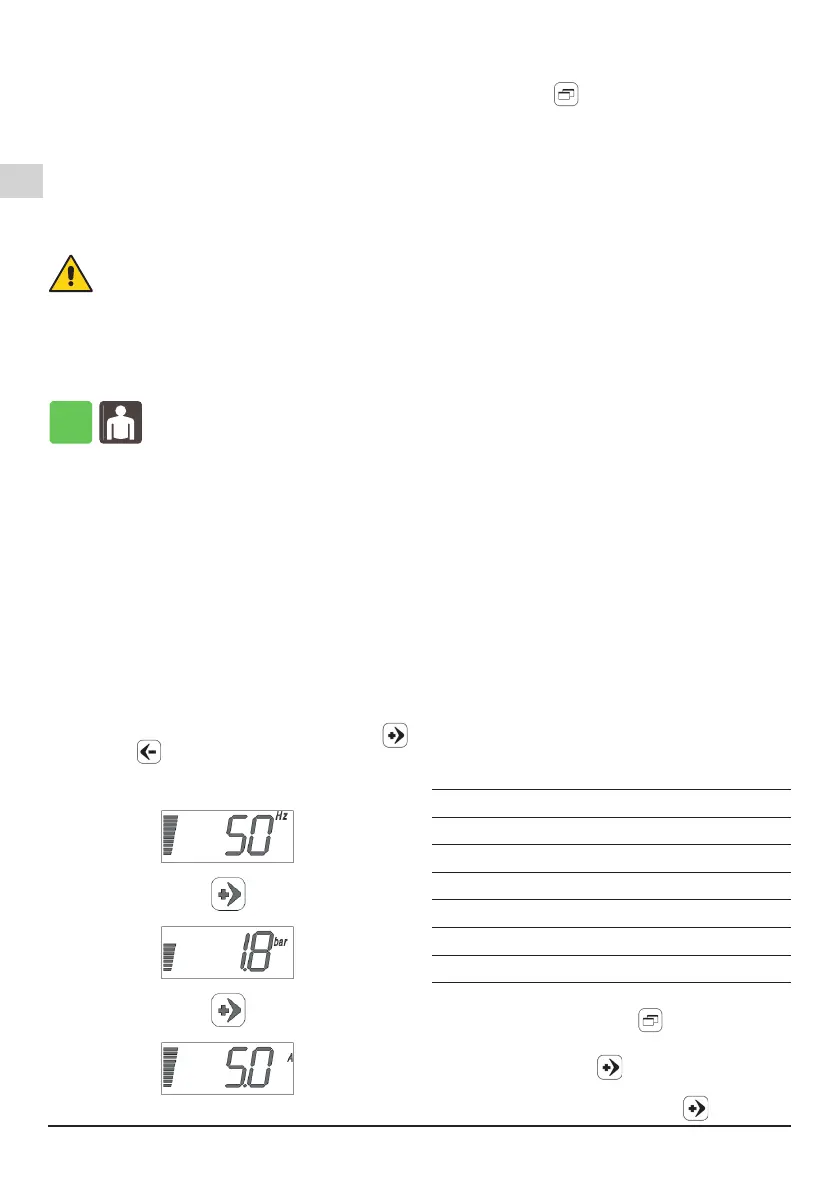

Beispiel:
8.3. Programmierungsparameter
Um die Programmierungsparameter anzuzeigen,
den Druckknopf
(Menü) drücken.
Um die Parameter AP, SA, PC, PP, tC, CF, MAN
zu ändern, muss sich der Frequenzumrichter im
Display im Zustand "oFF" benden.
Es wird folgendes nacheinander angezeigt:
UP – Bedienereinstellungen: es sind die für den
Bediener zugänglichen Grundeinstellungen.
AP - Fortgeschrittene Einstellungen: es sind
die fortgeschrittenen Einstellungen, die nur für
qualiziertes Personal zugänglich sind. Um zu
diesem Menü zu gelangen, benötigt man ein
Passwort (siehe Abschnitt 8.5).
SA – Einstellungen technischer Kundendienst:
es sind die fortgeschrittenen Einstellungen, die nur
von unserem technischen Personal zugänglich
sind. Um zu diesem Menü zu gelangen, benötigt
man ein Passwort (siehe Abschnitt 8.5).
PC - Einstellungen Betriebsmodus „Konstanter
Druck“
Es sind die Einstellungen bzgl. des Betriebs der
Pumpe mit konstantem Druck.
PP - Einstellungen Betriebsmodus
„Proportionaler Druck“
Es sind die Einstellungen bzgl. des Betriebs der
Pumpe mit proportionalem Druck
tC - Einstellungen Betriebsmodus „Konstante
Temperatur“
Es sind die Einstellungen bzgl. des Betriebs der
Pumpe mit konstanter Temperatur.
CF - Einstellungen Betriebsmodus „Konstanter
Durchuss“
Es sind die Einstellungen bzgl. des Betriebs der
Pumpe mit konstantem Durchuss.
MAn - Einstellungen Betriebsmodus „Feste
Geschwindigkeit“
Es sind die Einstellungen bzgl. des Betriebs
der Pumpe mit einer konstanten Anzahl der
Umdrehungen.
AE - Fortgeschrittene Anzeigen: Ermöglicht,
nur einige sekundäre Parameter, die für die
Fehlersuche nützlich sind, anzuzeigen.
AE01 Softwareversion
AE02 Liste der letzten 10 Alarme
AE03 Speisespannung (V)
AE04
Spannung im Ausgang des Wandlers (V)
AE05 Gesamte Betriebsstunden
AE06 Anzahl der Inbetriebnahmen
AE07 Version der Feldbus-Software
Anzeigebeispiel der Speisespannung.
Beim Drücken des Knopfes
(Menü) erscheint
der Parameter UP. Den Parameter AE wählen,
indem man den Knopf
(mehr) drückt, bis man
zur Bildschirmseite AE gelangt, mit dem Knopf
ENTER bestätigen. Mit der Taste
(mehr) die
