Cтраница 108 / 136 I-MAT_Ed2 - Инструкции по эксплуатации
разрешения завода-изготовителя (смотри раздел 1.5).
- В случае выполнения операций по тех. обслуживанию
со стороны персонала, не имеющего допуск от
Завода-изготовителя.
- В случае невыполнения тех. обслуживания,
предусмотренного в настоящем руководстве.
1.5. Техническая поддержка
Любая дополнительная информация о документации,
технической помощи и компонентах изделия может
быть получена в компании: Calpeda S.p.A. (смотри
раздел 1.2)
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I-MAT является частотным преобразователем,
который может устанавливаться на двигателе, на
стене или в пульте.
Частотный преобразователь изготовлен согласно
требованиям европейского стандарта EN61800-
3:2005-07 EN55011 спецификация B до 7,5 кВт,
спецификация A1 до 55кВт.
2.1. Назначение
Частотный преобразователь предназначен для
управления насосами (с трехфазным двигателем) в
бытовых, гражданских и промышленных системах.
2.2. Предполагаемое неправильное
использование
Аппарат спроектирован и изготовлен исключительно
для использования, описанного в разделе 2.1.
Категорически запрещается использовать
аппарат не по назначению и в режимах, не
предусмотренных в настоящем руководстве.
Несоответствующее использование изделия
ведет к ухудшению характеристик безопасности
и эффективности аппарата. Компания Calpeda не
несет никакой ответственности за неисправности
или ущерб, возникающие из-за несоблюдения
вышеуказанных запретов.
3. Технические характеристики
Питание: 3~380 В перем.-10% ÷ 3~480 В перем.+5%
Защита: IP55
Дисплей: жидкокристаллический
Кнопочный пульт : 6 кнопок
Цифровые входы:
Датчики отсутствия воды
- Активация максимальной кривой / минимальной
кривой
- Активация вторичного значения
- Удаленная активация/отключение
Аналоговые входы:
- Первичный датчик
- Вторичный датчик
Цифровые выходы: До 3 выходов для сигнализации
ошибок или для сигнализации
пуска / остановки насоса
Аналоговые выходы: Наружная визуализация
основных параметров аппарата
Соединения: RS485 (опция)
Защитные устройства:
- Аномальное напряжение питания.
- По силе тока.
- От короткого замыкания между выходными
фазами.
- Перегрев электроники.
- Дисбаланс/отсутствие фазы.
- Отсутствие главного датчика.
- Сухой ход (только в режиме "постоянное
давление" и "пропорциональное давление").
- Потери напора в системе (только в режиме
"постоянное давление").
3.1. Условия применения
Изделие работает правильно только, если
соблюдаются следующие параметры питания и
установки:
- Перепады напряжения +/-10% макс.
- Изменения частоты
50-60 Hz +/-2%
.
- Температура воздуха от -10°C до +50°C
- Относительная влажность: от 20% до 90% без
конденсата
- Вибрация: макс. 16,7 м/сек2 (2 г) при 10-55 Гц
- Высота: не более 1000 м, в помещении
Ток на выходе частотного преобразователя должен
быть не меньше максимального тока, потребляемого
управляемым двигателем.
Система состоит из следующих компонентов:
- Частотный преобразователь
- Датчик давления/температуры/расхода
- Крепежные винты
- Соединительная пластина
3.2. Общий обзор изделия
I - MAT является частотным преобразователем для
насосов с следующими режимами работы:
- с постоянным давлением;
- с пропорциональным давлением;
- с постоянной температурой;
- с постоянным расходом;
- ночной режим;
- ручной режим;
Режимы работы с постоянным давлением и
пропорциональным давлением дополняют также
функцию "мультинасос".

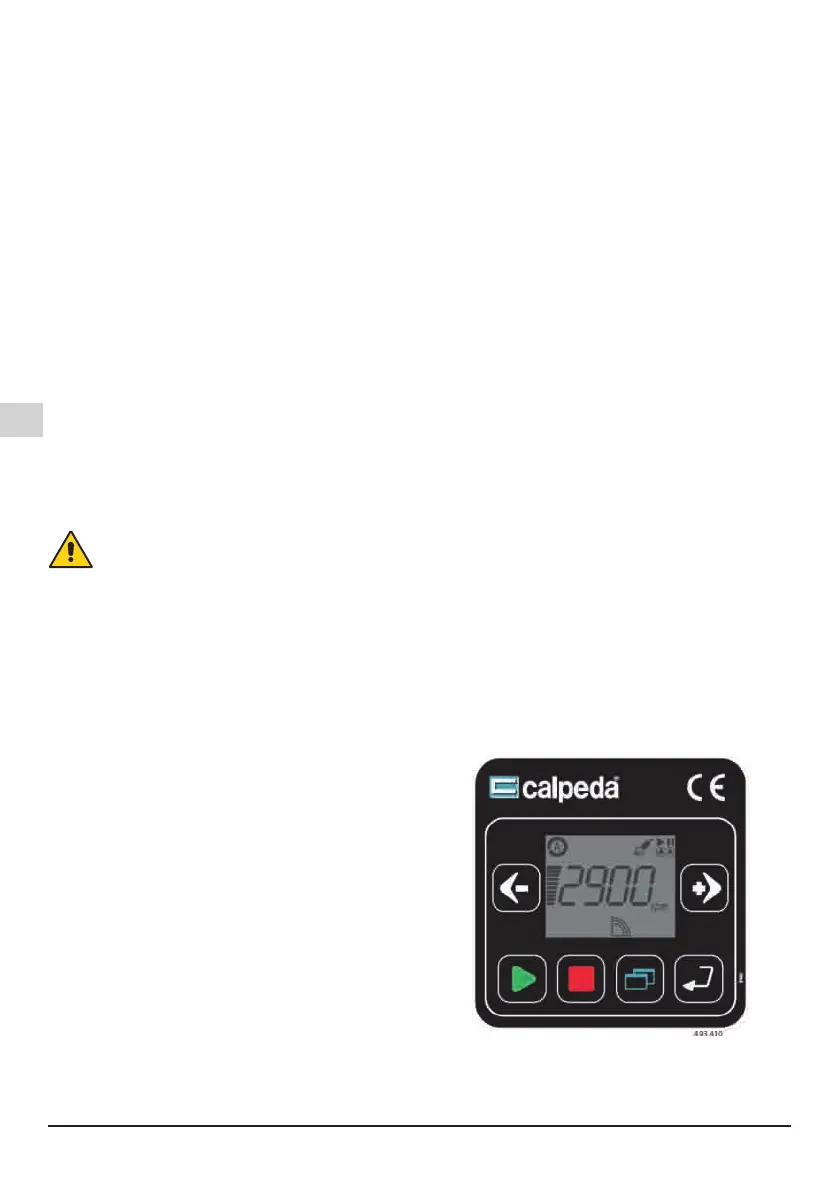

3.3. Функции кнопок
Интерфейс для управления состоит из кнопочного
пульта с 6 кнопками (каждая с отдельной функцией,
смотри таблицу).
