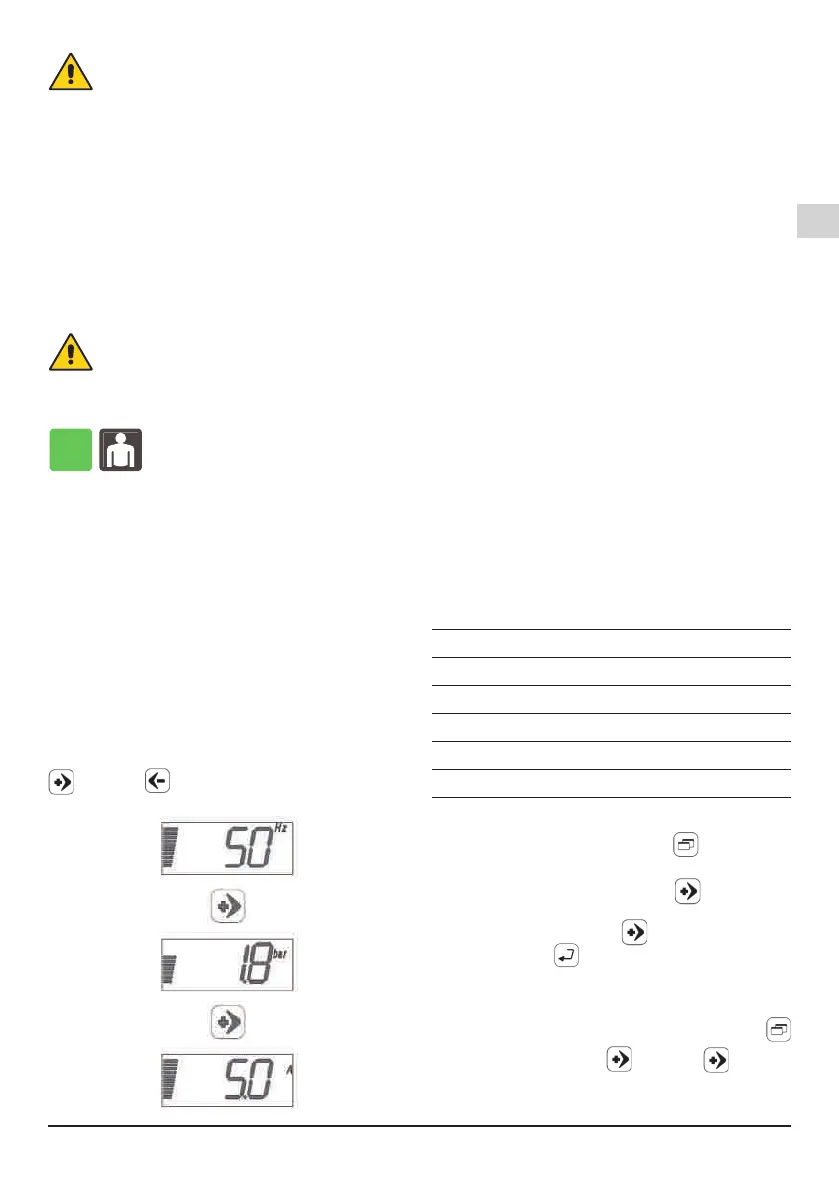

I-MAT_Ed2 - Instructions pour l’utilisation Page 71 / 136
Pour respecter les normes de compatibilité
électromagnétique pour les câbles dépassant
1 mètre de longueur, il est recommandé
d'utiliser un câble blindé avec gaine
connectée à masse sur les deux appareils.
7.5. Connexion mode en cascade avec 1
pompe à vitesse variable et 1-5 pompes à
vitesse xe
Brancher les télérupteurs aux bornes selon le
format spécié au paragraphe 20.6., brancher
aux télérupteurs les câbles de ligne et les câbles
d'alimentation des pompes à vitesse xe.
Relais D2 et D3 maxi 400 VAC / VDC maximale 0,5
A de courant à 25 °C et 0,2 A à 85 °C.
Relais D4 - D6 maxi. 250VDC ou 30VDC courant
maximum 1 A.
Le branchement à la ligne d'alimentation
des pompes à vitesse xe doit être fait
par interposition d'interrupteur magnétique
tripolaire de dimension adéquate.
8. Guide à la programmation
ON
8.1. Paramètres
Sur l'écran du variateur de fréquence, sont afchés:
- Paramètres de l'état des pompes
- Paramètres de programmation
- Alarmes
8.2. Paramètres de l'état des pompes
Ils indiquent:
La fréquence de travail de la pompe
Le paramètre lu par le transducteur (en cas de
mode différentiel, la valeur différentielle du/des
capteurs est lue)
Le courant absorbé par la ligne
En partant de la fenêtre base pour afcher les autres
paramètres, appuyer sur les èches directionnelles
(plus) ou (moins).
Exemple:
8.3. Paramètres de programmation
Pour afcher les paramètres de programmation,
appuyer sur la touche (menu).
Sont afchés successivement:
UP - Options utilisateur: c'est la conguration du
système accessible à l'utilisateur.
AP - Options avancées: ce sont les options
avancées auxquelles n'accèdent que le personnel
qualié. Pour accéder à ce menu, un mot de passe
est demandé (voir paragraphe 8.5).
SA - Paramètres assistance technique: ce sont
les paramètres accessibles uniquement à notre
personnel technique. Pour accéder à ce menu, un
mot de passe est demandé (voir paragraphe 8.5).
PC - Paramètres mode pression constante
Ce sont les paramètres concernant le
fonctionnement de la pompe à pression constante.
PP - Paramètres mode pression proportionnelle
Ce sont les paramètres concernant le fonctionnement
de la pompe à pression proportionnelle
.
tC - Paramètres mode température constante
Ce sont les paramètres concernant le fonctionnement
de la pompe à température constante
.
CF - Paramètres mode débit constant
Ce sont les paramètres concernant le
fonctionnement de la pompe à débit constant.
MAn - Paramètres mode vitesse xe
Ce sont les paramètres concernant le fonctionnement
de la pompe à un nombre de tours constants.
AE - Afchage avancé: permet de consulter
uniquement certains paramètres secondaires utiles
pour le diagnostic.
AE01 Version logiciel
AE02 Historique 10 dernières alarmes
AE03 Tension d'alimentation (V)
AE04 Tension en sortie variateur (V)
AE05 Heures totales de fonctionnement
AE06 Nombre de démarrages
Exemple d'afchage de la tension
d'alimentation.
En appuyant sur la touche
(menu) le
paramètre UP apparaît. Sélectionner le paramètre
AE en appuyant sur la touche
(plus) pour
arriver jusqu'à la page AE, conrmer par (enter).
Sélectionner au moyen de
(plus) la page AE02
et conrmer par (enter). Maintenant la valeur
de la tension d'alimentation est afchée.
8.4. Modalités de programmation
Pour entrer dans la programmation, appuyer
(menu). Par les touches (plus) ou (moins),
se positionner sur la catégorie de paramètres
de programmation pré-choisie et appuyer sur la
