E
I-MAT_Ed2 - Instrucciones de uso Página 87 / 136
1.5. Servicio de asistencia técnica
Cualquier otra información sobre la documentación,
los servicios de asistencia y sobre las piezas
del aparato, puede ser pedida a: Calpeda S.p.A.
(véase pár. 1.2).
2. DESCRIPCIÓN TÉCNICA
I-MAT es un variador de frecuencia de montaje en
motor, en pared o en cuadro.
El variador de frecuencia se ha fabricado de
acuerdo con la norma europea EN61800-3:2005-
07 acc. EN55011 limit B hasta 7,5 kW, limit A1
hasta 55kW.
2.1. Uso previsto
El variador de frecuencia está previsto para
el control de bombas (con motor trifásico) en
instalaciones de uso doméstico, civil e industrial.
2.2. Uso incorrecto razonablemente previsible
El equipo se ha proyectado y fabricado
exclusivamente para el uso descrito en el par. 2.1.
Está completamente prohibido emplear
el equipo para usos inadecuado y para
modalidades de uso no previstas en este
manual.
La utilización inadecuada del producto deteriora
las características de seguridad y de eciencia
del equipo, Calpeda no será considerada
responsable en caso de averías y accidentes que
sean consecuencia de la falta de atención a las
prohibiciones arriba indicadas.
3. Características técnicas
Alimentación: 3~380 VAC-10% ÷ 3~480 VAC+5%
Protección: IP55
Pantalla: de cristal líquido
Teclado: 6 botones
Entradas digitales:
- Sensores falta agua
- Habilitación curva máxima/curva mínima
- Habilitación set point secundario
- Habilitación/desabilitación remota
Entradas analógicas:
- Sensor primario
- Sensor secundario
Salidas digitales:
Hasta 3 salidas para señalización
de avisos, o para señalización
start/stop de la bomba
Salidas analógicas:
Visualización externa parámetros
básicos de la instalación.
Conectividad: RS485 (opcional)
Protecciones:
- Tensión de alimentación anómala.
- Amperométrica.
- Cortocircuito entre las fases de salida.
- Exceso de temperatura electrónica.
- Desequilibrio/ falta de fase.
- Sensor principal ausente.
- Funcionamiento en seco (solo modalidad
presión constante y presión proporcional).
- Pérdidas instalación (solo modalidad presión
constante).
3.1. Condiciones de empleo
El producto funciona correctamente solo si
se respetan las siguientes características de
alimentación y de instalación:
- Fluctuación de tensión +/-10% max
- Variación de frecuencia 50-60 Hz +/-2%
- Temperatura ambiente -10°C a +50°C
- Humedad relativa: da 20% a 90% sin
condensación
- Vibración: max 16,7 m/s2 (2 g) a 10-55Hz
- Altitud: no superior a 1000 m, en el interior de
un local
La tensión producida por el variador de frecuencia
debe ser igual o mayor a la de la tensión máxima
absorbida por el motor en el que se integre.
El sistema se compone de:
- Variador de frecuencia
- Sensor de presión/temperatura/caudal
- Tornillos de jación
- Placa de enganche
3.2. Panorámica del producto
I - MAT es un convertidor de frecuencia para
bombas con las siguientes modalidades de
funcionamiento:
- Presión constante;
- Presión proporcional;
Temperatura constante a temperatura constante;
- Caudal constante;
- Modalidad nocturna;
- Manual;
Las modalidades de funcionamiento de presión
contante y presión proporcional integran además
la funcionalidad multibomba.

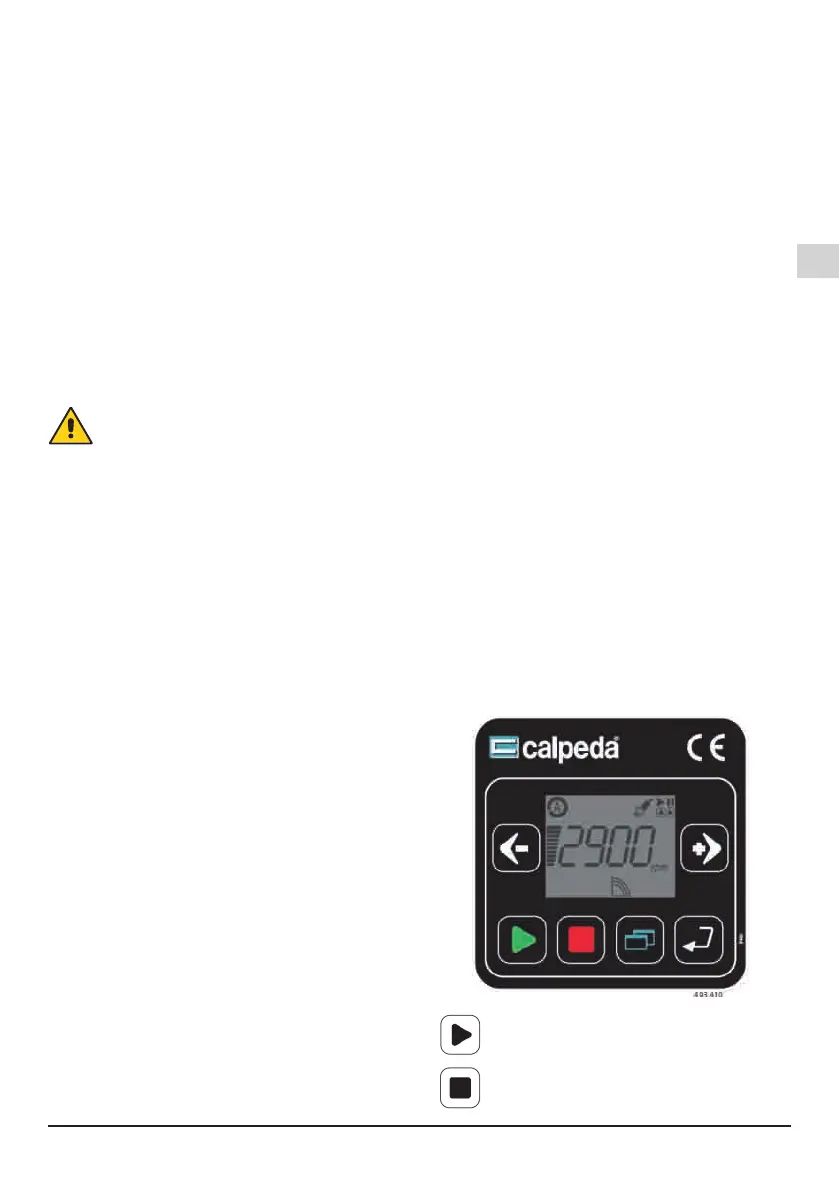

3.3. Funciones botones
El interfaz de control está formado por un pequeño
teclado de 6 botones, cada uno de ellos con una
función especíca indicada en tabla.
Permite poner en marcha la bomba
Permite parar la bomba
