Page 66 / 136 I-MAT_Ed2 - Instructions pour l’utilisation
- Si la maintenance prévue dans ce manuel n’est
pas effectuée.
1.5. Service de support technique
Tout renseignement sur la documentation, sur les
services d’assistance et sur les composants de
l’appareil, peut être demandé à: Calpeda S.p.A.
(voir par. 1.2).
2. DESCRIPTION TECHNIQUE
I-MAT est un variateur de fréquence installable sur un
moteur ou dans un tableau électrique.
Le variateur de fréquence est construit conformément
à la norme européenne EN61800-3:2005-07 acc.
EN55011 limite B jusqu'à 7,5 kW, limite A1 jusqu'à
55kW.
2.1. Utilisation prévue
Le variateur de fréquence est utilisé pour contrôler des
pompes (avec moteur triphasé) dans des installations
à utilisation domestique, civile et industrielle.
2.2. Emploi non-correct raisonnablement
prévisible
L'appareil a été conçu et construit exclusivement
pour l'emploi prévu décrit au § 2.1.
Il est interdit d'employer l'appareil pour des
utilisations impropres et selon des modalités
non prévues dans ce manuel.
L'utilisation impropre du produit détériore les
caractéristiques de sécurité et d'efcacité
de l'appareil; Calpeda ne peut être retenue
responsable des pannes ou des accidents dus à
l'inobservation des interdictions présentées ci-
dessus.
3. Caractéristiques techniques
Alimentation: 3~380 VAC-10% ÷ 3~480 VAC+5%
Protection: IP55
Écran: à cristaux liquides
Clavier: 6 touches
Entrées numériques:
- Capteurs manque d'eau
- Activation courbe maximale/courbe minimale
- Activation point de consigne secondaire
- Activation /désactivation à distance
Entrées analogiques:
- Capteur primaire
- Capteur secondaire
Sorties numériques: Jusqu'à 3 sorties par signal
alarmes ou bien pour signal
marche/arrêt pompe
Sorties analogiques: Afchage externe paramètres
de base de l'installation
Connectivité: RS485 (optionnel)
Protections:
- Tension d'alimentation anormale.
- Ampérométrique.
- Court-circuit entre les phases de sortie.
- Surchauffe composants électroniques.
- Déséquilibre/manque phases.
- Capteur principal absent.
- Marche à sec (uniquement en mode pression
constante et pression proportionnelle).
- Fuites installation (uniquement en mode
pression constante)
3.1. Conditions d'emploi
Le produit fonctionne correctement uniquement
si les caractéristiques suivantes d'alimentation et
d'installation sont respectées:
- Fluctuation de tension +/-10% max
- Variation de fréquence 50-60 Hz +/-2%
- Température ambiante -10°C à +50°C
- Humidité relative: de 20% à 90% sans
condensation
- Vibrations: max 16,7 m/s2 (2 g) à 10-55Hz
- Altitude: inférieure à 1000 m, à l'intérieur d'un
abri
Le courant distribué par le variateur de fréquence
doit être égal ou supérieur au courant maximal
absorbé par le moteur devant être commandé.
Le système est composé de:
- Variateur de fréquence
- Capteur de pression/température/débit
- Vis de xation
- Plaque de couplage
3.2. Vue d'ensemble du produit
I-MAT est un convertisseur de fréquence pour
pompes avec les modes de fonctionnement
suivants:
- à pression constante;
- à pression proportionnelle;
- à température constante;
- à débit constant;
- mode nocturne;
- manuel;
Les modes de fonctionnement en pression
constante et pression proportionnelle intègrent
aussi la fonction multi-pompes.

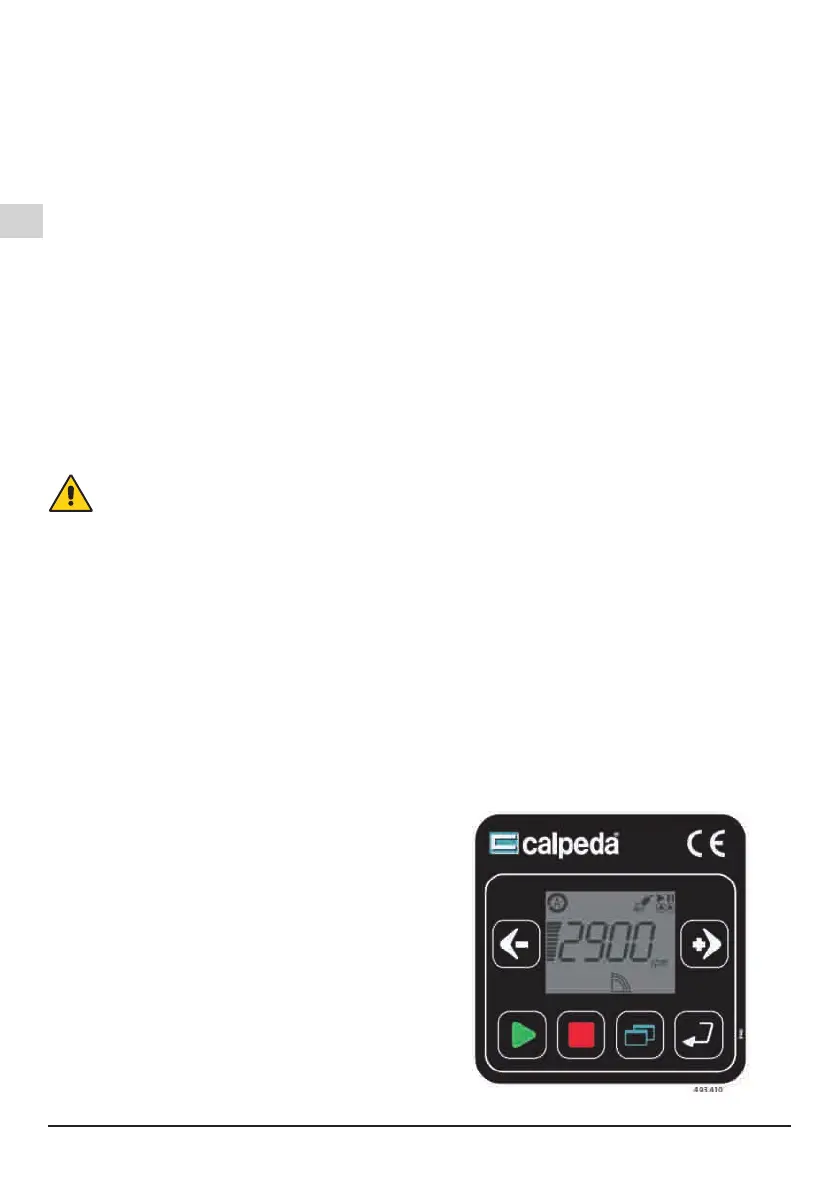

3.3. Fonction touches
L'interface de contrôle est formée d'un clavier à
6 touches, chacun avec une fonction spécique
indiquée dans le tableau.
