IT
I-MAT_Ed2 - Istruzioni originali Pagina 3 / 136
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla
documentazione, sui servizi di assistenza e sulle
parti dell’apparecchio, può essere richiesta a
Calpeda S.p.A. (vedi paragrafo 1.2)
2. Descrizione tecnica
I-MAT è un variatore di frequenza installabile a
bordo motore a parete o a quadro.
Il variatore di frequenza è costruito in accordo alla
norma europea EN61800-3:2005-07 acc. EN55011
limit B no a 7,5 kW, limit A1 no a 55kW.
2.1. Uso previsto
Il variatore di frequenza è previsto per il controllo
di pompe (con motore trifase) in impianti ad uso
domestico, civile ed industriale.
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità
di uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le
caratteristiche di sicurezza e di efcienza
dell’apparecchio, Calpeda non può essere
ritenuta responsabile per guasti o infortuni dovuti
all’inosservanza dei divieti sopracitati.
3. Caratteristiche tecniche
Alimentazione: 3~380 VAC-10% ÷ 3~480 VAC+5%
Protezione: IP55
Display: a cristalli liquidi
Tastiera: 6 pulsanti
Ingressi digitali:
- Sensori mancanza acqua
- Abilitazione curva massima/curva minima
- Abilitazione set point secondario
- Abilitazione /disabilitazione remota
Ingessi analogici:
- Sensore primario
- Sensore secondario
Uscite digitali: Fino a 3 uscite per
segnalazione allarmi, oppure
per segnalazione start/stop
pompa
Uscite analogiche: Visualizzazione esterna
parametri di base dell’impianto
Connettività: RS485 (opzionale)
Protezioni:
- Tensione di alimentazione anomala.
- Amperometrica.
- Corto circuito tra le fasi di uscita.
- Sovratemperatura dell’elettronica.
- Squilibrio/mancanza fase.
- Sensore principale assente.
- Marcia a secco (solo modalità pressione
costante e pressione proporzionale).
- Perdite impianto (solo modalità pressione
costante)
3.1. Condizioni d’impiego
Il prodotto funziona correttamente solo se
vengono rispettate le seguenti caratteristiche di
alimentazione e di installazione:
- Fluttuazione di tensione +/-10% max
- Variazione di frequenza 50-60 Hz +/-2%
- Temperatura ambiente -10°C a +50°C
- Umidità relativa: da 20% a 90% senza condensa
- Vibrazioni: max 16,7 m/s2 (2 g) a 10-55Hz
- Altitudine: non superiore a 1000 m, all’interno di
un locale
La corrente erogata dal variatore di frequenza deve
essere uguale o maggiore della corrente massima
assorbita dal motore da comandare.
Il sistema è composto da:
- Variatore di frequenza
- Sensore di pressione/temperatura/portata
- Viti di ssaggio
- Piastra di accoppiamento
3.2. Panoramica del prodotto
I - MAT è un convertitore di frequenza per pompe
con le seguenti modalità di funzionamento:
- a pressione costante;
- a pressione proporzionale;
- a temperatura costante;
- a portata costante;
- modalità notturna;
- manuale;
Le modalità di funzionamento pressione costante
e pressione proporzionale integrano anche la
funzionalità multipompa.

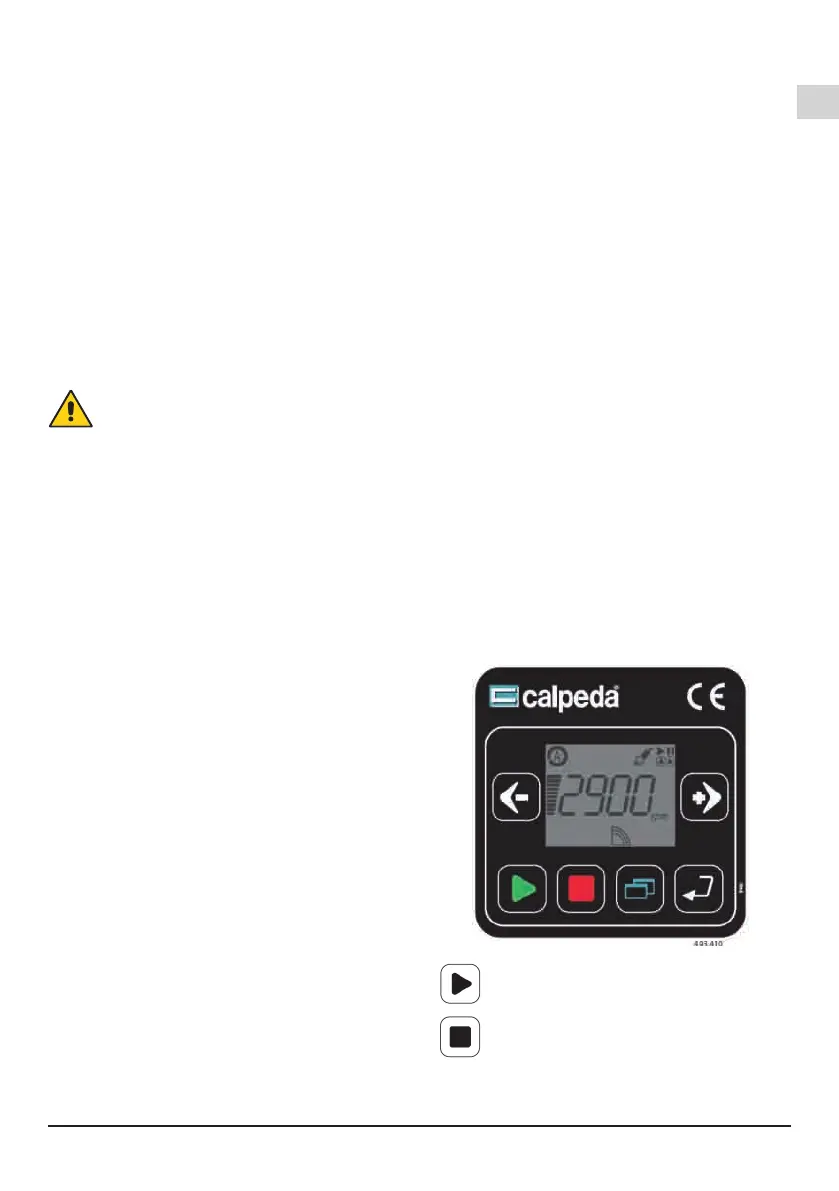

3.3. Funzione pulsanti
L’interfaccia di controllo è costituita da un tastierino
a 6 pulsanti ognuno con una specica funzione
riportata in tabella.
Permette di avviare la pompa
Permette di fermare la pompa
