Permette di accedere ai parametri
di programmazione del variatore di
frequenza. Se si è già in funzione
programmazione, premendo questo
pulsante si risale al menù superiore.
Permette di accedere ai parametri di
programmazione. Se è stato variato il
valore del parametro questo pulsante
permette di confermare il valore indicato.
Permette di decrementare i valori o di
cambiare parametro visualizzato.
Permette di incrementare i valori o di
cambiare il parametro visualizzato.

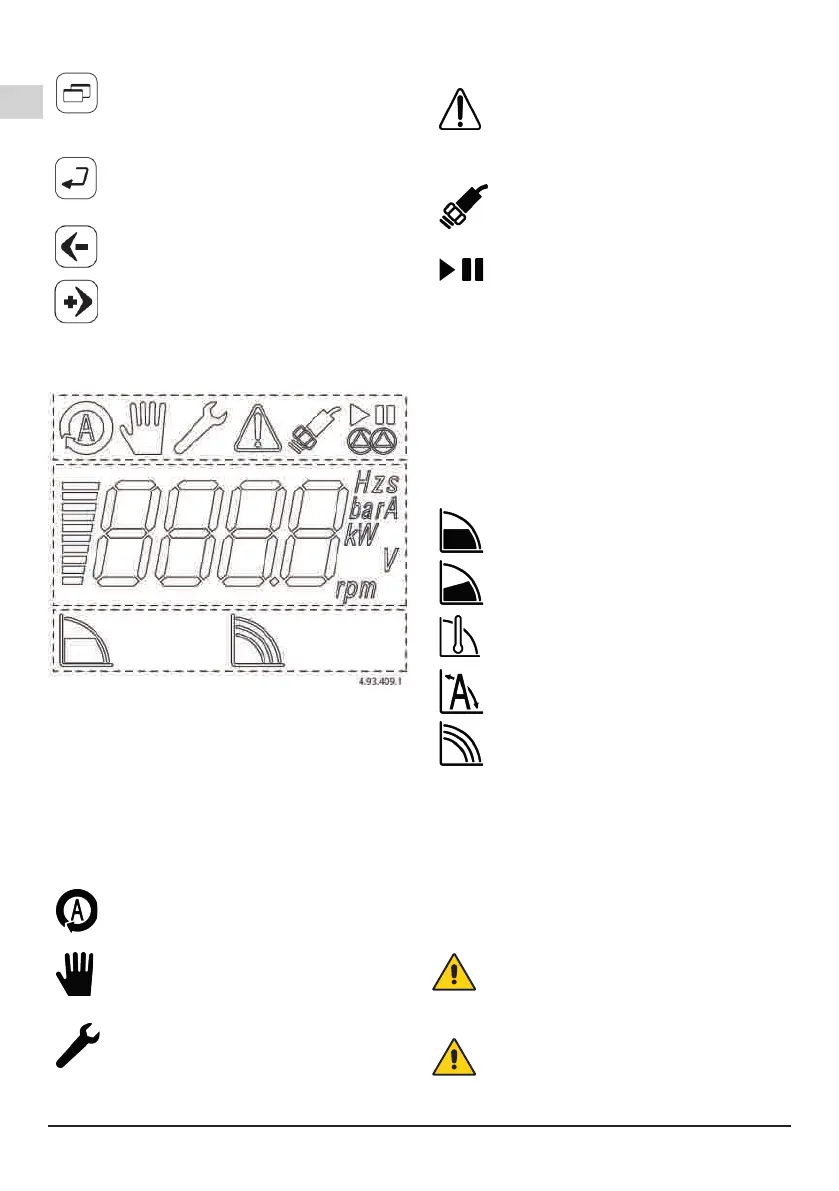

3.4. Interfaccia graca
L’interfaccia graca del display si suddivide in tre
aree di visualizzazione:
- indicatori base
- display informazioni
- modalità operative
3.5. Indicatori base
Modalità di funzionamento
automatico
Indica che il drive funziona in modalità
automatica.
Modalità di funzionamento manuale
Indica che il drive funziona in modalità
manuale.
Modalità di programmazione attiva
Indica che si è nel menù di
programmazione. Quando l’icona
lampeggia si sta modicando un valore.
Confermare con ENTER.
Indicatore di allarme
Indica la presenza di un allarme. Sul
display apparirà il codice dell’errore
avvenuto.
Quando si è in modalità di
programmazione non appare l’indicatore
di allarme.
Indicatore di stato sensore
Indica la presenza di un sensore. Se
lampeggiante il sensore non è presente
o è guasto.
Stato di funzionamento della pompa
I due simboli evidenziano se la pompa è
in funzione oppure in pausa.
3.6. Display informazioni
E’ composto da una barra incrementale
proporzionale al valore misurato sul display e
relative unità di misura. Il display è retroilluminato
e l’illuminazione si spegne dopo 20 s di inattività
del sistema.
3.7. Modalità operative
Opzione pressione costante
Il drive mantiene la pressione costante
Opzione pressione proporzionale
Il drive mantiene la pressione
proporzionale alla richiesta d’acqua.
Opzione temperatura costante
Il drive mantiene la temperatura
costante
Opzione a portata costante
il drive mantiene la portata costante
Opzione manuale
il drive mantiene il numero di giri
costante
3.8. Applicazione con pompe sommerse o cavi
di elevata lunghezza
Nel caso si vogliano comandare pompe sommerse
(o di supercie) la cui distanza dal variatore di
frequenza sia superiore a 5 metri, consultare il
paragrafo 19.
Il motore sommerso deve funzionare
con una frequenza compresa tra 30 Hz
(frequenza minima di lavoro) e 50 Hz
(frequenza massima) per i motori a 50 Hz e
fra 30 e 60Hz per i motori a 60Hz.
La rampa di accelerazione da 0 a 30 Hz e
decelerazione da 30 a 0 Hz deve essere
più breve possibile, compatibilmente con la
potenza del motore da comandare.
